Делаем салазки для пильного станка своими руками

Делаем салазки для пильного станка своими руками

Для большой

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Чтобы надежно закрепить узел, требуется использовать болты, а также рекомендуется несколько раз проверить параметры установленных уголков. Этот агрегат дает возможность резать доски любого формата с идеальным качеством и точностью.

Для маленькой циркулярной пилы

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Из алюминия

Подобная шина может служить долгое время: алюминиевый профиль надежен, он практически не деформируется. Алюминиевый профиль играет роль рельс, которые определяют направление движения заготовки.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза.

Из строительного правила и фиксаторов

Сделанная шина обязательно должна быть проклеена мягким материалом, что даст возможность избежать образования дефектов. Периодически необходимо будет проводить профилактический осмотр правила и его правку (при необходимости).

Как выбрать?

Для бытовых нужд дорогие шины покупать необязательно, проще сделать их самостоятельно или заказать у мастера.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Лучше всего покупать инструмент на торговых площадках, которые пользуются хорошей репутацией, предоставляют гарантийные сроки.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Если шины требуются для профессионального использования, где требуется высокая точность и безупречность реза, то лучше всего покупать комплектующие у компаний, специализирующихся на выпуске подобной продукции, например, Skil.

Как правильно отрегулировать?

Важно затянуть фиксирующие болты таким образом, чтобы не сбилась тонкая настройка: иначе все придется начинать заново.

При работе станка неизбежно возникает вибрация. Если болты будут плохо закреплены, настройка направляющих будет нарушена. Креплениям и фиксаторам следует уделять повышенное внимание, каждый раз в начале трудового процесса их следует проверять.

Как сделать своими руками?

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Металлические направляющие рекомендуется регулярно обрабатывать антикоррозийными праймерами.

Сделать самостоятельно хорошие направляющие для циркулярной пилы – задача несложная, если предварительно правильно все рассчитать и нарисовать схему.

Какие бывают?

Благодаря этому полезному приспособлению можно делать как продольные, так и поперечные распилы, регулировать параметры обрабатываемого элемента. Допустимо также проводить пакетное торцевание нескольких заготовок.

Рекомендуется правильно оценивать параметры заготовок и материал, использованный для их изготовления.

Правильно сделанная шина обеспечивает качество работы, радикально упрощает решение производственных задач. Если вся подгонка направляющих сделана правильно, то точность реза возрастает до 98%.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами.

С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Особенности.

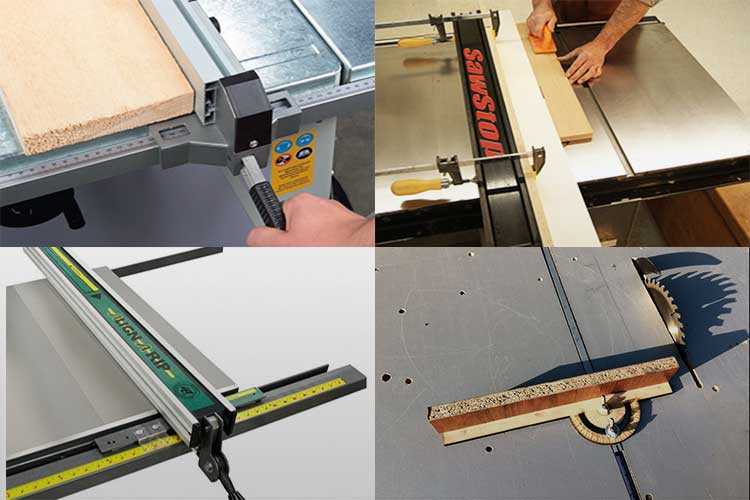

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Приспособления для многофункционального инструмента

Начинающие мастера сомневаются, что с помощью ручного механического инструмента можно сделать распил по прямой линии. Это правда, если резать по разметке, но можно облегчить работу, применяя покупное или самодельное направляющее приспособление,

Ручные деревообрабатывающие инструменты, особенно современной конструкции, иногда поражают количеством вспомогательных устройств, которые помогают в выполнении распиловки материала. Самое простое вспомогательное устройство — это обыкновенный упор на основании пилы с указателем линии, по которой пройдёт распил.

короткая направляющая с регулируемой длиной выдвижения. Более сложные конструкции имеют на такой направляющей ещё ролик, чтобы при контакте с краем материала не тормозилось движение пилы.

Иногда ставят индикаторы, показывающие лазерные линии резки и другие приспособления, которые имеют одни и те же недостатки. Все эти механизмы служат для информации о том, что пильный диск вышел за линию реза. Все простые механизмы указывают на неточность распиловки.

Зачем тогда все эти системы, которые не позволяют любителю выполнить простой разрез? Где ошибка такого подхода? Все известные деревообрабатывающие станки для профессиональной обработки древесины имеют параллельное прижимное устройство для постоянного прижима обрабатываемого материала и жёсткой блокировки.

Тогда тремор в мышцах предплечья не влияет на направление реза, потому что это контролируется жёстким упором. Кто-то скажет, что хирурги не используют упоров и умеют делать сложные и точные операции. Наверное, так и есть, но у них материал более восприимчив к механической обработке, а идеально прямые линии не имеют значения.

Чтобы сократить расходы на приобретение направляющей шины для циркульной пилы, её можно сделать своими руками. Благодаря этой самоделке единственное, о чём нужно будет беспокоиться в процессе резки — это надёжно прижать пилу до упора и медленно двигать её вперёд. Материалы, необходимые для изготовления, приспособления найдутся в каждой мастерской.

Например, у панели из толстослойной фанеры ширина должна быть больше, чем ширина основания пилы, на пять сантиметров. Длина зависит от заготовок, которые придётся резать. Оптимальные размеры:

• длина — около 1 метра;
• ширина — 50 см.

Упорная планка должна быть той же длины, что и длина направляющего устройства. Ширина должна обеспечивать надёжное склеивание с поверхностью панели — не менее 3 см или даже гораздо шире. Высота планки не менее 12 мм. Оптимальный размер упора: 100 см x 3 см x 1,5 см.

Одно замечание при выборе рейки в супермаркете — она должна иметь одну тонкую сторону ровной. Как это проверить? Положить рейку на ровный стол и проверить, нет ли выпуклости или зазора. Именно эта ровная поверхность рейки обеспечит прямую линию резки.

Когда все материалы собраны, можно приступать к изготовлению параллельного упора для циркулярной пилы своими руками. Сначала нужно измерить расстояние между пилой и краем панели в сторону её длинной части. К полученному результату добавить какие-то 3 см. Этот размер будет служить для осевой линии, удалённой от края на 2 см.

Затем измерить ширину основания пилы и начертить вторую линию. Этот размер нужен для выделения области прохождения пилы. Пространство между линиями обозначить карандашом так, чтобы не вызывало сомнений, что это площадь выключена из работы и предназначена только для движения пилы. Когда все размеры отчерчены, начать монтаж рейки:

1. Намазать рейку клеем и приложить вдоль второй линии, предназначенной для упора.
2. Прижать струбциной, чтобы обеспечить надёжное склеивание.
3. Оставить на 12 часов, чтобы клей набрал полную прочность.

Когда все надёжно закреплено, нужно провести калибровку устройства, сделав первый разрез. Для этого установить пилу до упора, стараясь сделать так, чтобы край пильного основания был равномерно прижат к планке и ровным движением вдоль шины выполнить рез. Именно этот первый разрез по упорной направляющей позволит откалибровать устройство для дальнейшей работы.

Когда упор готов, можно смело его использовать для получения быстрого реза. На материале, который необходимо разрезать, отметить линию реза. Вдоль этой линии уложить новенькую направляющую так, чтобы рабочая кромка лежала на линии — пила отрежет материал точно в этом месте.

Тщательно уложив и убедившись, что с другой стороны разрезаемого материала нет столешницы, пилу тесно прижать к упору и, двигая вдоль направляющей, отрезать требуемый размер материала. Во время пиления нужно слегка прижимать пилу к устройству и к поверхности упора — это обеспечит прямой срез.

1. Во-первых, мягкий материал не будет крошиться во время резки.
2. Во-вторых, направляющая обеспечивает дополнительную защиту от зазубрин края отрезанного материала из-за дрожания руки и неравномерного движения пилы.

В домашней мастерской столяра всегда найдётся место для самодельной торцовочной пилы из ручной циркулярки. Для её изготовления нужно иметь самодельную направляющую линейку и каретку для циркулярной пилы.

Для изготовления линейки понадобится несколько кусков двенадцатимиллиметровой фанеры и металлический профиль 10х20 миллиметров. Длина линейки — 1,5 метра. С помощью фрезы диаметром 20 миллиметров фрезеруется паз для установки профиля на всю длину устройства. Профиль закрепляется шурупами. Параллельно линии профиля на расстоянии 12 сантиметров закрепляется ребро жёсткости.

Далее изготавливается каретка для циркулярки своими руками из такой же фанеры. Размер каретки произвольный и берется под основание пилы. В каретке сделан паз для профиля, установленного на линейке. Базовые размеры подбираются таким образом, чтобы каретки легла на профиль и концом упёрлась в ребро жёсткости. Кроме паза, в каретке есть щель для выхода пильного диска.

Направляющая для циркулярной пилы — очень простое, но надежно работающее устройство. Для того чтобы раскроить листы материала, нужно пилу закрепить в каретке двумя винтами, приложить направляющую к материалу, совместив пильный диск с линией реза, включить пилу и, перемещая каретку по линейке, отрезать нужную заготовку.

Изготовленное устройство можно сделать универсальным и применять его как с обыкновенной ручной, так и с погружной пилой. Для этого достаточно снять с линейки профильную трубу и установить подвижную рейку, к которой крепится пила. Для плавного перемещения рейки паз нужно хорошо натереть парафином.

Резка пиломатериала под углом

Для раскроя материала под разным углом нужно иметь специальное приспособление для распиловочного механизма. Если нет возможности купить такое устройство, нужно подумать, как сделать самодельную торцовочную пилу из простой циркулярки, применяя доступные материалы. Для того чтобы это устройство имело угловой упор, нужно иметь два конструкционных узла.

Первый узел — поворотное устройство. Собрать его можно из отходов. Для этого понадобится плита размером 100х50х2 см для основания. К основанию крепится на оси поворотный стол в виде полукруга с угловой разметкой — так называемый транспортир для циркулярки своими руками.

Второй узел — пильный стол. Его размер — 100х25х2 см. В пильном столе делается прямоугольное отверстие для выхода пильного диска и паз для подвижной рейки, к которой крепится пила. Принцип работы следующий:

1. Пильный стол установить на основание, где свободно вращается поворотное устройство с угловым упором для циркулярки своими руками.
2. На пильном столе прикрепить к подвижной рейке механическую пилу.
3. Заготовку для резки переместить на поворотное устройство и прижать к упорной линейке.
4. Поворотный стол зафиксировать на нужный угол резки. Включить пилу и, плавно перемещая ее, сделать запланированный рез.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине.

Originally posted 2022-07-04 07:38:55.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Электролобзик в качестве пилорамы

Электрический лобзик вполне может заменить электропилу при распиловке небольшого количества пиломатериала и небольших размеров заготовок. Для этого нужно изготовить направляющую для лобзика своими руками. Приспособление несложное, сделать его сможет даже начинающий мастер.

Из доски длиной 800 и толщиной 20 миллиметров изготовить направляющую для основания лобзика. Для этого по краям доски прикрепить на шурупах две рейки 10х10 миллиметров. Расстояние между рейками равно ширине основания лобзика. По торцам доски укрепить рейки с длиной, равной ширине рабочей части и высотой 10 миллиметров. В этих рейках просверлить по одному отверстию диаметром 8 миллиметров для фиксирующих шпилек.

На столе сделать градуировку при помощи транспортира, отметив угол в 90 и 45 градусов. По разметке установить поворотную упорную линейку. Приспособление готово и может применяться в работе. Для этого его нужно установить на столярный верстак.
