БДС-4 Станок деревообрабатывающий комбинированный. Паспорт, схемы, описание, характеристики

Бдс-5 станок стационарный комбинированный. описание узлов

Для выполнения предусмотренных на станке работ необходимо учитывать, что:

Бдс-4 общий вид комбинированного станка

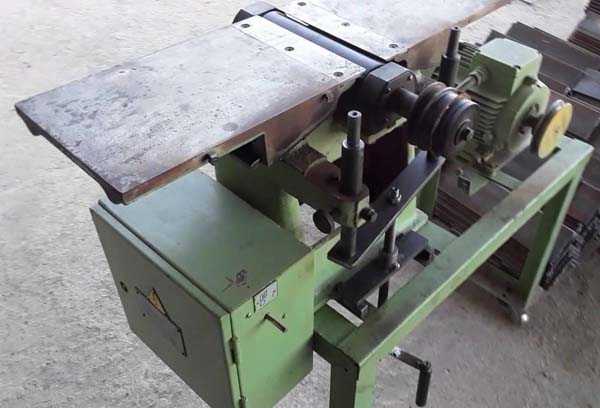

Фото комбинированного станка БДС-4

Фото комбинированного станка БДС-4

Фото комбинированного станка БДС-4

Фото комбинированного станка БДС-4

Расположение составных частей и органов управления станком БДС-4

  1. Опорные ножки станка
  2. Станина
  3. Подшипник ножевого вала
  4. Строгальный стол приемный
  5. Упорная планка
  6. Электродвигатель
  7. Электрошкаф
  8. Защита дисковой пилы
  9. Ручка регулировки высоты подающего строгального стола
  10. Ручка регулировки высоты приемного строгального стола
  11. Выключатель сети 220 В
  12. Кнопка Пуск
  13. Кнопка Стоп
  14. Винты зажима положения строгального стола

Бдс-5 станок деревообрабатывающий комбинированный. назначение, область применения

Полупромышленный 4-х операционный комбинированный деревообрабатывающий станок БДС-5 предназначен для комплексной обработки деталей из различных сортов дерева.

Комбинированный станок БДС-5 имеет простую конструкцию: электродвигатель с двухступенчатым шкивом и строгальный вал (шпиндель) с приемным шкивом соединены клиновым ремнем. Строгальный вал (шпиндель) имеет две скорости вращения — 3000 и 3900 об/мин при перестановке клинового ремня.

С торца строгального вала крепится приемный шкив и дисковая пила (дисковая фреза).

Для установки токарного приспособления строгальный вал демонтируется и заменяется токарным шпинделем.

Станок БДС-5 выполняет следующие операции:

  1. Строгание (фугование) по плоскости до 200 мм по ширине и до 3 мм в глубину за один проход при скорости подачи заготовки до 2 м/мин;
  2. Строгание по ребрам (кромке) под углом от 0 до 45°;
  3. Распиловку вдоль и поперек волокон доски толщиной до 50 мм при скорости подачи заготовки до 1,0 м/мин;
  4. Фрезерование дисковой фрезой глубиной до 16 мм при скорости подачи заготовки до 2 м/мин;
  5. Токарная обработка заготовки длиной до 630 мм, диаметром до 200 мм на план-шайбе и 100 мм в центрах.

Модификации станка БДС-5:

  • БДС-5 ~220 В ±10%, мощность электродвигателя 1,5 кВт
  • БДС-5-01 ~380 В ±10%, мощность электродвигателя 2,2 кВт
  • БДС-5-02 ~220 В ±10%, мощность электродвигателя 1,5 кВт, ключ вкючения станка

Приспособления, поставляемые к станку БДС-5 за отдельную плату

  • Приспособление для удлинения строгальных столов БДС-5.П2.000
  • Приспособление для токарной обработки БДС-5.П5.000
  • Приспособление прижимное для строгания БДС-5.П6.000

Операция продольного пиления

При продольном пилении (фрезеровании) для обеспечения прямолинейного перемещения вдоль стола заготовку прижать к направляющей линейке 3 (рис.2), сняв линейку БДС-5.П1.010 поз. 4.

Пиление осуществлять плавно, без рывков, в нижнем положении пильного стола , строго соблюдая правила техники безопасности, изложенные в разделе 4 данного руководства. Перед пилением необходимо установить меньшую скорость вращения ножевого, вала (3000 мин -1), установив ремень на шкив меньшего диаметра электродвигателя и соответствующий ручей шкива ножевого вала.

Про другие станки:  Станок балансировочный JohnBean BFH 300P - Каталог товаров - ООО «ТехСтарт» Автосервисное оборудование и технологии

Операция продольного пиления под углом

Для пиления под углом необходимо снять линейку 3 (рис.2) с пильного стола, установить требуемый угол пиления по лимбу линейки 4 и зафиксировать винтом 5 (рис.2). Пиление производить прижимай заготовку к линейке 4, перемещая ее по скалке вдоль пильного стола.

ПРИМЕЧАНИЕ — Станок поставляется налаженным на операцию пиление.

Операция строгания

При строгании величина снимаемого припуска устанавливается опусканием или подъемом переднего строгального стола. При этом величина снимаемого припуска не должна превышать 3мм. Подналадка станка производится в соответствии с п.п.9.4 и 9.5настоящего руководства.

Перемещение строгальных столов осуществляется с помощью винтов и их фиксация винтами 12.

Для строгания под углом необходимо установить требуемый угол строганий по лимбу 6 (рис.2) линейки 6 (рис.1) учитывая, что цена деления на лимбе равна 5 град.

Задать линейку винтами 13 с двух сторон. Отпустить винты с гайками 7,8 (рис. 1,2) и опустить линейку до заднего строгального стола. Зажать винты 7 и произвести строгание, прижимая заготовку к плоскости линейки 6.

Операция фрезерования

Для выполнения фрезерных работ необходимо вместо пилы установить фрезу. Для чего снять пильный стол 1 (рис.2), пилу, кольцо 1 (рис.9). Установить Фрезу с кольцом БДС-4.90.201 поз.2 (рис.10), фланец 1 и закрепить болтом 3, с шайбой 4 (рис.9).

Сняв расклинивающий нож, установить пильный стол. Пильный стол фиксируется винтами 7 (рис.2), один из винтов закручивается ключом БДС-4.90.202А.

Подготовительные операции

Углы заточки дереворежущего инструмента

Регулировка ножей в строгальном барабане станка БДС-4

Планка для калибровки ножей в строгальном барабане станка БДС-4

Ножи необходимо устанавливать так, чтобы они выступали на 1 мм за габариты ножевого вала. При установке контролировать равномерную выставку ножей по всей длине вала.

Затяжку болтов, удерживающих ножи, начинать от середины клина, выставку ножей произвести по калиберной планке. Перед началом работы обязательно проверить надежность крепления ножей. Включив фуговальное устройство, убедиться в нормальной его работе. Необходимо следить за работой подшипников ножевого вала. В случае повышения температуры необходимо заменить подшипники.

Сведения о производителе деревообрабатывающего комбинированного станка бдс-5

Производитель универсального заточного станка БДС-5 — Витебский завод заточных станков Визас, основанный в 1897 году.

С 1940 года предприятие специализируется на выпуске заточного оборудования и на сегодняшний день является единственным в СНГ производителем станков для изготовления и заточки любого режущего инструмента. Продукция завода эксплуатируется более чем в шестидесяти странах мира.

Завод «ВИЗАС» производит, также, деревообрабатывающее оборудование.

Станки, выпускаемые витебским заводом заточных станков, визас

Состав комбинированного станка бдс-5

Станок БДС-5 состоит из станины 1 (рисунок 1), на которой установлен в подшипниках качения главный вал, являющийся ножевым валом.

На валу консольно установлен шкив, на который через клиноременную передачу передается вращение от электродвигателя 3.

На станине установлены строгальные столы (передний 4 и задний 5) с ограждением ножевого вала и пильный стол 1 (рисунок 2). На строгальные столы устанавливается удлинитель БДС—5.П2.000. Удлинитель стола состоит из (см.рисунок 10)

  • Уголок левого БДС-5.П2.201-01 (поз. 1) — 2 шт.
  • Уголок правого БДС-5.П2.201 (поз. 1) — 2 шт.
  • Ролик БДС-5.П2.202 (поз. 2) — 2 шт.
  • Болт M6-6q х 20.66.05 ГОСТ 7805-70 (поз. 3) — 8 шт.
  • Шайба 6.65Г.05 ГОСТ 6402-70 (поз. 3) — 8 шт.

ПРИМЕЧАНИЕ иголки и ролики удлинителя стола помещены в комплектовочном ящике, а болты с шайбами установлены на станке.

На пильном столе установлена поворотная линейка для углового строгания. На скалку, расположенную вдоль пильного стола устанавливается линейка для углового пиления БДС-5.П1.010 (поз.2 рисунок 2).

Взамен стола 1 (рисунок 2) предусмотрена установка на станину станка приспособления для токарной обработки (рисунок 12).

На передний строгальный стол устанавливается приспособление прижимное для строгания (рисунок 13). Крепежные болты с шайбами установлены на станке.

Строгание с использованием прижимного приспособления

Для строгания с использованием прижимного приспособления.

Снять ограждение 16 (рис.1) ножевого вала, отвернуть два винта М5 х 12, снять линейку Б, отвернув винты 13 и М5 х 15 с двух сторон линейки.

Установить приспособление БДС-5.П6.000 на передний строгальный стол (рис.13). Закрепить его тремя болтами поз.1 (М8 х16) и одним специальным винтом 2, завернуть ключом его БДС-4.90.202А.

Регулирование по высоте прижима осуществляется вращением рукоятки 3.

ПРИМЕЧАНИЯ: Приспособление для токарной обработки поставляется по требованию заказчика за отдельную плату.

Технические характеристики комбинированного станка бдс-5

Наименование параметраБДС-4БДС-5ВЗ-335
Пиление дисковой пилой
Диапазон глубины пропила, мм505080
Наибольший диаметр пильного диска, ммØ250Ø250Ø250..Ø315
Посадочный диаметр пилы, мм404032, 50
Частота вращения пилы, об/мин2400, 40003000, 45003000, 4500
Размеры рабочей поверхности пильного стола, мм
Размеры торцевой каретки, мм
Ход торцевой каретки, мм

Токарные работы

Для выполнения токарных работ необходимо:

Снять пильный стол со станины и режущий инструмент с оправки ножевого вала, снять клиновой ремень со шкивов ножевого валаи электродвигателя.

Установить клиновой ремень А—1600 на шкив токарного приспособления и установить приспособление 1 (рис.12) на станине закрепить зажимными винтами 7 (рис.2).

Установить опору БДС-5.П5.030 поз.2 (рис.12),отрегулировать приспособление по высоте, установить клиновой ремень А—1600 на ручей меньшего диаметра шкива электродвигателя, и зажать опору болтом 6.

Для токарной обработки необходимо закрепить заготовку в центрах, поджав ее задним центром посредством маховичка 4 (рис.12), или на планшайбе посредством шурупов через пазы на планшайбе. Установить подручник 5 с экраном в месте обработки с зазором 3…

Про другие станки:  Станок балансировочный с жк дисплеем в Калуге: 91-товар: бесплатная доставка [перейти]

Электрооборудование деревообрабатывающего комбинированного станка бдс-4

Электрическая схема станка БДС-4 на 220 В

Электрооборудование деревообрабатывающего комбинированного станка бдс-5

Электрическая схема станка БДС-5 на 220 В

Электрическая схема станка БДС-5-01 на 380 В

Электрическая схема станка БДС-5-02 на 220 В c ключом

ВНИМАНИЕ! Электрооборудование рассчитано на подключение к электросети с напряжением:

  • БДС-5 ~220 В ±10%, мощность электродвигателя 1,5 кВт
  • БДС-5-01 ~380 В ±10%, мощность электродвигателя 2,2 кВт
  • БДС-5-02 ~220 В ±10%, мощность электродвигателя 1,5 кВт, ключ вкючения станка

Электроаппаратура станков БДС-5; БДС-5-01 смонтирована в электрошкафу 8 (рисунок 1), расположенном на станине и предназначена для управления работой двигателя.

Электрошкаф имеет степень защиты IP54 по ГОСТ 14254-80.

Для станков БДС-5-01 (рисунок 6) и БДС-5-02 (рисунок 8) схемой предусмотрено тепловое реле для защиты электродвигателя от длительных перегрузок, нулевая защита от самопроизвольного пуска двигателя, осуществляемая катушкой магнитного пускателя, и блокировка цепи управления станка при отсутствии ключа БДС-4.90.202А в устройстве замка-микропереключателя SQ1 (БДС-5, БДС-5-01).

Электродвигатель 3 (рисунок 1) работает в повторнократковременном режиме S3 на станке БДС-5 (6 мин. работы 4 мин. отдых) ив длительном режиме S1 на станке БДС-5-01, БДС-5-02.

Пуск станка БДС-5-02: вставить ключ БДС-4.90.202А поз. 13 (рис.2) в замок повернув на 90 по часовой стрелке и подсоединить розетку поз. 14. Нажать кнопку «ПУСК» поз. 11.

Для остановки станка нажать кнопку «СТОП» 10 с грибовидным толкателем и фиксацией в нажатом (рис.1) положении. Расфиксацией — поворотом толкателя на 90° (по часовой стрелке). Для БДС-5—02 кнопка «СТОП» поз. 12 (рис.2).

Важно помнить, что:

  • Напряжение питания станков БДС-5 и БДС-5-02 ~220 В ±10 %. Станок БДС-5-01 ~380 В ±10%. должно измеряться на вводе станка в момент пуска специально обученным персоналом.
  • сечение проводов, подводимых к розетке, должно быть не менее 1,5 мм2 (медный провод) или 2,5 мм2 (алюминиевый провод);
  • счетчик электроэнергии должен быть установлен на ток не менее 10 А;
  • станок относится к приборам II класса по МЭК 1029-1-90 и заземлению не подлежит.
