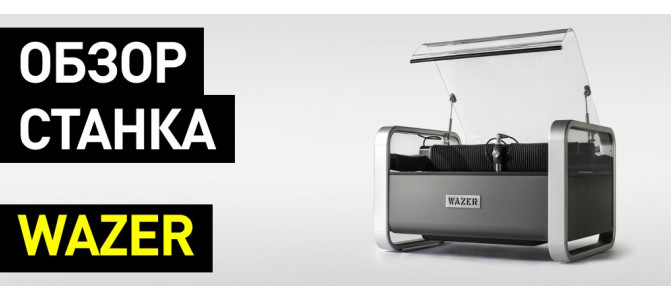

Wazer настольный гидроабразивный станок с ЧПУ

Что режет

В список обрабатываемых материалов входят: алюминий, медь, инструментальная и нержавеющая сталь, титан, пластмассы, керамика, стекло.

В описании станка на нашем сайте можно найти таблицу материалов с толщиной и скоростью резки. Например — титановая пластина толщиной 3 миллиметра режется со скоростью чуть менее двух сантиметров в минуту.

В комплекте с «гидроабразивным резаком Вейзером» поставляется собственный софт. Он работает с цифровыми моделями, подготовленными в системах автоматизированного проектирования. Программное обеспечение поддерживает форматы SVG и DXF.

Основной расходный материал станка — гранатовый песок фракции 80 меш (т.е., размер частицы не более 0,32 мм), средний расход которого составляет около 150 граммов в минуту.

Срок службы головки — около 3000 часов, рабочего стола — около 20 000 часов.

Стоимость промышленного оборудования для гидроабразивной резки стартует от сумм около 100 тысяч долларов, стоимость же установки WAZER ниже приблизительно в 10 раз.

Основные минусы гидроабразивной резки

К ключевым недостаткам технологии гидроабразивной резки относятся три основных пункта.

Wazer

Базовый станок WAZER — это настольный гидроабразивный режущий станок с ЧПУ, он отличается компактностью, удобством работы и универсальностью.

Wazer standup

Wazer STANDUP — гидроабразивный режущий станок с ЧПУ в напольном исполнении, не требующем верстака, — он снабжен напольной подставкой с полкой, что сразу снимает вопрос о размещении самого станка, насосной станции, которую можно поставить вниз (как на фото), и материала для резки — на полке предусмотрены разделители для удобства хранения листовых заготовок.

Где купить

Вы можете

на компактный гидроабразивный резак WAZER в Top 3D Shop, а также подобрать для своего бизнеса другое оборудование —

Хотите больше интересных новостей из мира 3D-технологий?

Затраты на обслуживание гидроабразивного станка

По состоянию на осень 2021 года цена 1 тонны качественного абразива из ЮАР или Китая составляет 42000-45000 рублей, из Австралии – 60000-70000 рублей. Срок эксплуатации смесительных трубок и водяных сопел исчисляется в моточасах. Принято считать, что рабочий ресурс 1 трубки (она служит порядка 80-100 часов) = 2 соплам.

История

«Вейзер» начинался как проект на «Кикстартере», в запуске которого участвовали несколько выпускников Пенсильванского университета.

Совсем немного времени заняло признание: аппарат считается одним из наиболее перспективных и награжден, например, премией “Выбор редакции Make Magazine 2022”.

История появления гидроабразивной технологии

Прототипы современных водоструйных машин появились в начале 19 века. Шахтеры из Советского Союза и Новой Зеландии использовали воду под давлением для вымывания рыхлой угольной породы. Чуть позднее такую же концепцию стали применять золотодобытчики в США во время золотой лихорадки.

Водяным потоком они вычленяли драгоценный металл и направляли его вниз по специальным каналам. И хотя сегодня гидравлическая добыча полезных ископаемых не является основной функцией гидроабразивных установок, она знаменует собой начало серии изобретений, которые привели к тому, что теперь вода является эффективным режущим средством.

В 30-ых годах прошлого столетия гидроабразивная резка стала применяться для раскроя бумаги. Процесс осуществлялся чистой водой. А в 1935 году американец Элмо Смит разработал инновационную идею добавлять в водяную струю абразив, что в свою очередь повысило качество реза и позволило работать с твердыми материалами.

Первый гидроабразивный станок американской компании KMT

Крупнейшие производители гидроабразивных станков в мире

Лидерами на рынке производства гидроабразивных установок являются США и ряд европейских государств. К числу лидирующих предприятий можно отнести Flow, KMT, OMAX, BFT, PTV, Waterjet Sweden, Resato, Hypertherm, WSI и ряд других компаний.

Особенности и применение гидроабразивных станков

Установка гидроабразивной резки с ЧПУ – высокотехнологичное оборудование для раскроя и фигурной обработки материалов, позволяющее вырезать детали с максимальной точностью и минимумом трудозатрат. При помощи гидроабразивных станков обрабатывают широкий спектр материалов, различной толщины и размера. Дополнительные преимущества установок:

• Простота эксплуатации и экономичность в расходе материала;
• Способность вырезать самые сложные контуры с высоким качеством кромки;
• Отсутствие деформации заготовок;
• Экологичность процесса.

Рез осуществляется струей воды и смеси абразивных частиц, подаваемых под высоким давлением сквозь узкое отверстие сопла. Станки универсальны и находят применение в различных отраслях промышленности и производства.

Покупка гидроабразивных станков в ооо «кит-комплект»

Мы реализуем оборудование с индивидуальным набором необходимых опций, собираемое под конкретные требования заказчика. У нас можно купить станок гидроабразивной резки со следующими особенностями:

Конструкция установки – портальные станки отличаются большими габаритами и высокой скоростью режущей головки, их выбирают для резки материалов значительной площади и толщины. Консольные установки при практически одинаковых функциональных возможностях более компактны. Роботизированные станки позволяют выполнять трехмерный раскрой любого материала.

Насосы высокого давления – центральный компонент станка, превращающий воду в высокоточный резак. В наличии системы от производителей DARDI (Китай) и KMT (Германия). Технические характеристики системы высокого давления (мощность и давление) определяют, с каким типом материала можно будет работать на данной установке, поэтому к выбору насоса следует подходить обдуманно. Ниже приведена таблица зависимости максимальной толщины резки различных материалов от рабочего давления насоса:

Режущие головки с дополнительными осями – позволяют усложнить задачу (рез по малым окружностям и под углом).

Блок ЧПУ и программное обеспечение – предлагаем системы управления европейского (ESA, Fagor) и китайского производства (Washing), совместимое с AutoCAD ПО торговых марок IGEMS (Швеция) или NewCam (Тайвань).

Сопла и фокусирующие трубки — играют большую роль при формировании режущей струи, а, следовательно, отражается и на толщине и качестве реза. Оптимального качества гидроабразивной резки можно достичь при помощи следующих комбинаций сопел и фокусирующих трубок:

Дополнительные опции, включающие наклонный рабочий стол, систему смягчения воды, датчик динамического контроля высоты режущей головки, автоматические системы загрузки и удаления абразива и прочие конструктивные особенности станков, направленные на увеличение срока эксплуатации и производительности работ.

Преимущества

«Вейзер» — относительно компактное оборудование, способное работать с огромным количеством материалов чисто и безопасно.

Преимущества заказа гидроабразивных станков в ооо «кит-комплект»

Если вам необходимо надежное оборудование для гидроабразивной резки металла с учетом вашей спецификации, оформляйте заказ в .

Мы предлагаем:

• Сертифицированные установки гидроабразивной резки с ЧПУ от известного бренда.
• Индивидуальную сборку оборудования, отвечающую вашим потребностям – подберем оптимальную комплектацию, с учетом необходимых характеристик и вопроса цены, все станки можно предварительно увидеть в работе.
• Сопровождение на всех этапах сотрудничества, в том числе и после покупки – от консультации по подбору оборудования до профессиональной помощи в настройке и ремонте.

Применение

Мы можем рекомендовать гидроабразивный станок WAZER для любых областей применения, в которых требуется резка листового материала; в особенности — жесткого, такого как металл и камень, но не только — ПВХ, например, нельзя резать лазером — образуется ядовитый и коррозионный газ, который опасен для оператора и вреден для оборудования, и тут гидроабразивная резка — лучший вариант.

«Вэйзером» можно вырезать, в частности, подвижные функциональные металлические детали, вроде шестерней и других частей механизмов.

Заготовки под полотна или кастомную фурнитуру для ножей.

Фигурную керамическую плитку.

Авторские художественные работы из самого разного, порой неожиданного сырья.

Пластиковые элементы декора и многое, многое другое.

Даже пищевые продукты, при желании, можно резать WAZER’ом.

Это оптимальный вотерджет для частной мастерской или малого бизнеса, либо для производства, где абразивная резка не является основной деятельностью, а выполняет вспомогательные функции, такие как изготовление деталей для ремонта, частей прототипов, декоративных элементов и тому подобного.

Приобретите компактный гидроабразивный резак WAZER в Top 3D Shop.

Рентабельность работы и конкуренция на рынке гидроабразивной резки

Рентабельность гидроабразивной резки варьируется от региона к региону. На нее влияют цена электроэнергии, водоснабжения, ставка заработной платы оператора. В среднем маржа составляет 40%-60% от стоимости минуты реза, которая, как правило, варьируется на уровне 100-150 рублей и включает все производственные затраты.

Стоит отметить, что количество гидроабразивных установок в России в сотни раз меньше числа лазерных станков. Как следствие, конкуренция в данной нише существенно ниже. В городе-миллионнике на гидроабразивных станках работает не более 5-10 предприятий, при этом возможности применения такого оборудования безграничны.

Станки гидроабразивной резки портального типа

В настоящее время гидроабразивная резка листового материала является одним из самых точных и универсальных способов раскроя. Современный станок гидроабразивной резки портального типа с ЧПУ позволяет вырезать детали любой сложности с приемлемой производительностью.

С помощью станка гидроабразивной резки можно производить резку большой номенклатуры материалов, как металлических, так и неметаллических. При этом отсутствуют термические и механические поводки заготовки.

Эта технология основана на разрушении обрабатываемого материала водяной струей с абразивом. Струя воды передает высокую энергию частицам абразива и разгоняет их до высоких скоростей. Эти частицы соударяются с разрезаемой поверхностью, выбивая из нее частицы с последующим удалением их (частиц) из зоны резки.

Технические и экономические показатели процесса (производительность, качество) зависят от выбранного абразива (масса, твердость и форма), угла обработки, типа обрабатываемого материала и состояния расходных материалов (сопло, трубки).

В современных станках гидроабразивной резки применяются насосы высокого давления, которые позволяют нагнетать воду под давлением 1000–8000 атмосфер. Это позволяет разгонять струю воды до скоростей 600-1200 м/с. В смесительной камере в струю воды подаются частицы абразива (карбид кремния, электрокорунд, гранатовый песок) и полученная смесь выходит из фокусирующего сопла с диаметром 0,5-1 мм и разрезает обрабатываемый материал.

Для гашения остаточной энергии используются специальные водоналивные рабочие столы.

Свойства гидроабразивной струи.

— Направленность. Струю можно сконцентрировать на участке диаметром 0,08 – 0,5 мм. — Скорость истечения может составлять несколько скоростей звука (до 1200 м/сек и больше). Благодаря перечисленным свойствам гидроабразивную резку можно использовать для резки любых материалов с высокой точностью и больших толщин (до 300 мм и выше).

Особенности технологии гидроабразивной резки.

Основные свойства: — высокое качество реза из-за отсутствия термического воздействия на заготовку (отсутствует оплавление и ЗТВ); — возможность резки пожароопасных и термочувствительных материалов; — экологическая чистота технологии — отсутствие вредных выбросов (не требуется фильтровентиляционное оборудование); — пожаробезопасность процесса.

Используя станки гидроабразивной резки портального типа с ЧПУ, можно производить резку деталей с контуром любой сложности и с высоким качеством реза и высокой точностью (±0,1 мм). Кроме того, при использовании 3D режущих головок, можно производить, например, разделку кромок и снятие фасок.

Стоимость гидроабразивных станков

Цена нового станка зависит от его комплектации: размера координатного стола, типа режущей головки и их количества, мощности насосной станции. Важную роль в ценообразовании играет и бренд оборудования. Наиболее дорогостоящими моделями станков являются «американцы».
