Описание изобретения к патенту

Изобретение относится к текстильной промышленности и может быть использовано при изготовлении шпарутки для ткацкого станка.

Известна шпарутка ткацкого станка (прототип), состоящая из корпуса в виде скобы, в полости которого закреплен профилированный стержень, например, двутаврового сечения, на нем установлены подколечники, разделители, расположенные в чередующемся порядке под углом к стержню и сухари.

Подколечники выполнены в виде пластин с закруглениями в верхней части и имеют оси для игольчатых колец, установленных на них с возможностью вращения. Подколечники, разделители и сухари имеют в основании паз по форме профилированного стержня.

Однако вследствие значительной величины угла охвата тканью шпаруточных колец она проходит в продольных краевых зонах больший путь, чем в середине, где идет по прямой линии к груднице. По этой причине происходит изменение положения уточины в краевых зонах, которая проходит в ткань не прямо и узор ткани деформируется.

Необходимый для работы шпарутки угол охвата тканью шпаруточных колец влечет за собой возникновение дополнительной составляющей силы, перпендикулярной к направлению силы ширения. Увеличение угла охвата приводит к увеличению силы ширения, но вместе с тем значительно быстрее растет указанная сила, которая в значительной степени является причиной повреждения ткани: образование вытяжки ткани в зоне шпарутки, появление значительных проколов ткани иглами и т.д.

Указанные недостатки снижают качество ткани.

Кроме того, известную шпарутку невозможно установить на бесчелночные ткацкие станки типа СТБ с кромочными механизмами из-за выполнения корпуса шпарутки в виде скобы.

Целью изобретения является улучшение качества ткани с возможностью использования шпарутки на бесчелночных станках типа СТБ, оборудованных кромкоукладчиком с закладной кромкой.

Для этого разделители выполнены в виде одной гребенки, в которой зубья наклонены под углом, равным наклону игольных колец, при этом глубина впадин между зубьями равна половине общей высоты гребенки, а каждый подколечник с шириной, равной диаметру игольного кольца, имеет не менее двух осей и выполнен с симметричными закруглениями в ее боковых частях, при этом подколечники имеют в средней части пазы с глубиной, равной половине их высот для их перекрестного соединения с гребенкой, крышка в средней части имеет прямолинейный участок на длине между осями колец.

На фиг. 1 изображен общий вид шпарутки с местным вырывом; на фиг. 2 — разрез А-А на фиг. 1 (крышка снята); на фиг. 3 — разделительная гребенка; на фиг. 4 — подколечник; на фиг. 5 — соединение подколечника и гребенки (вид сверху, крышка снята); на фиг. 6 — вид Б на фиг. 5 (с установленной крышкой).

Подколечники 1 выполнены в виде пластин с симметричными закруглениями в их боковых частях (фиг. 4) и имеют не менее двух осей 2 (фиг. 2), на которых с возможностью свободного вращения установлены игольные кольца 3 (фиг. 1) с диаметром D (фиг. 2).

Разделители выполнены в виде одной гребенки 5 (фиг. 3), в которой зубья 6 наклонены под углом

шпарутка ткацкого станка, патент № 2022547

, равным углу наклона игольных колец 3 (фиг. 1). Глубина впадины 7 (фиг. 3) между зубьями 6 равна половине общей высоты гребенки 5, а ее ширина соответствует толщине подколечника 1, благодаря чему они в сборе образуют перекрестное соединение (фиг. 5) во взаимно перпендикулярных плоскостях.

Крышка 8 (фиг. 6) в средней части имеет прямолинейный участок, соответствующий расстоянию Г между осями 2 колец 3. Сухарь 9 (фиг. 1 ) имеет форму, соответствующую подколечнику 1.

Про другие станки:  Купить ленточнопильный станок C800/1000M, цена, характеристики, фото. Продажа ленточных пил C800/1000M с доставкой в Москве и по всей России | Станочный Мир

Шпарутка работает следующим образом.

Перемещающаяся в продольном направлении на ткацком станке (фиг. 6) при обычном процессе формирования ткань 10 огибает последовательно свободно вращающиеся игольные кольца 3, расположенные наклонно под углом

шпарутка ткацкого станка, патент № 2022547

, благодаря чему происходит ее ширение. Поскольку крышка 8 имеет прямолинейный участок Г между центрами осей 2 игольных колец 3, угол охвата тканью игольных колец не может превышать 1/4 их окружности. При этом первое (по ходу ткани) кольцо производит нормальное ширение ткани, а другое кольцо, следующее по ходу, возвращает ее в исходное положение.

Выполнение разделителей в виде одной гребенки, в которой глубина впадин между зубьями равна половине общей высоты гребенки и оснащение каждого подколечника в средней части пазом с глубиной, равной половине его высоты, позволяет осуществить их перекрестное соединение, дающее возможность исключить из конструкции шпарутки корпус, выполненный в виде скобы, что делает возможным устанавливать шпарутку и на бесчелночных ткацких станках типа СТБ с кромочным механизмом (объем выпуска станков СТБ с такими механизмами составляет более 70% от общего их количества).

Выполнение каждого подколечника с симметричными закруглениями в боковой части и шириной, равной диаметру игольного кольца, а также размещение на нем не менее двух осей для игольных колец и использование крышки, которая в средней части имеет прямолинейный участок, позволяет разделить функцию колец, при которой первое (по ходу ткани) кольцо осуществляет ширение, а второе, до которого ткань проходит без перегибов, осуществляет отпуск ее, при этом необходимый угол для ширения, не превышающий четверти окружности кольца, сохраняется.

При использовании известной шпарутки угол охвата кольца увеличивается в 2 раза. Уменьшение угла охвата (при сохранении нормальных условий ширения) и наличие свободного участка ткани между центрами колец позволяет улучшить качество ткани благодаря снижению разницы в пути хода ткани в краевых зонах и средней части и снижению дополнительной составляющей силы, перпендикулярной направлению силы ширения, которые являются причиной повреждения ткани в зоне шпарутки.

Например, для шпарутки с диаметром кольца 22 мм и расстоянием между осями колец 30 мм относительное удлинение ткани, от которого зависит напряжение, возникающее в ткани, по сравнению c тканью, которая идет в cредней чаcти, cоcтавляет 0,24. Эта величина в 2,37 раза меньше по cравнению с известной шпаруткой, у которой она составила 0,57.

Уменьшение относительного удлинения в зоне шпарутки позволяет существенно повысить качество ткани.

Угол наклона колец

шпарутка ткацкого станка, патент № 2022547

зависит от свойств нарабатываемой ткани и обычно составляет от 66 до 90

о

. Шпарутка может быть установлена и на других ткацких станках.

Для повышения удерживающей способности количество осей на подколечнике может быть увеличено.

Существенно упрощается конструкция деталей шпарутки. Благодаря этому появляется возможность использования наиболее прогрессивных способов изготовления деталей, например штамповка, порошковая металлургия и т.п.

Упрощается разборка шпарутки при замене игольчатых колец. Имеется реальная возможность использования серийно выпускаемых шарикоподшипников для установки игольчатых колец.

5 Подвязь ткацкого станка. Искусство ручного ткачества

5.5 Подвязь ткацкого станка

Подвязью называется процесс соединения ремизок ткацкого станка с подножками через систему полуподножек. В зависимости от того, каким образом осуществляется подвязь, получается ткань того или иного переплетения. Подвязь производится по рисунку подвязи, составляющему третий элемент заправочного рисунка. Согласно рисунку подвязи, к каждой из подножек должны быть прикреплены все ремизки, одни на подъем, другие на спуск. Те ремизки, которые должны подниматься при нажатии на данную подножку, отмечены в заправочном рисунке крестиком.

Про другие станки:  Накладная панель на ленточный станок. Приспособление для пиления радиусных деталей | Журнал Ярмарки Мастеров

5.5 Подвязь ткацкого станка. Искусство ручного ткачества

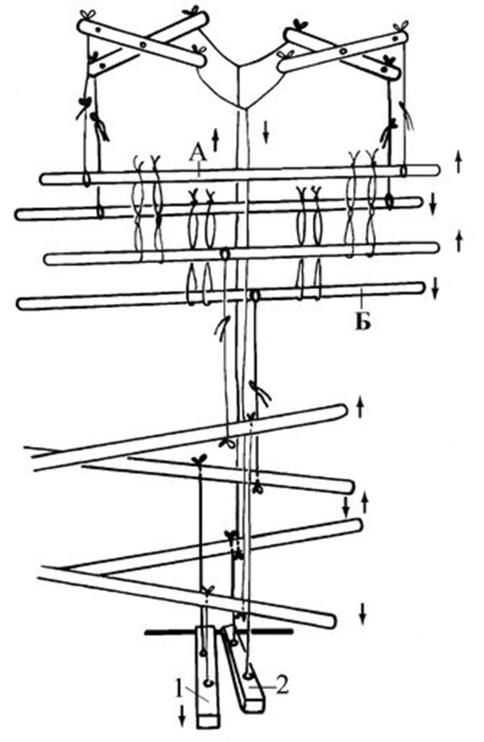

Илл. 57

Рассмотрим Илл. 57. На нем изображены две ремизки А и Б, подвязанные к двум подножкам (1) и (2) по принципу полотняного переплетения (см. 6.1 «Главные переплетения»).

При нажатии на подножку (1), ремизка А поднимается. Ремизка А прикреплена к первой верхней полуподножке. Первая нижняя полуподножка подвязана к подножке (1). При этом ремизка Б, работающая на спуск, связана с подножкой (1) следующим образом: она прикреплена ко второй верхней полуподножке, и вторая верхняя полуподножка прикреплена к подножке (1). При нажатии на подножку (2), ремизка Б должна работать на подъем, а ремизка А на спуск. Следовательно, ремизка А связана с подножкой (2) следующим образом: первая верхняя полуподножка подвязана ко второй подножке. Ремизка Б, работающая на подъем, связана с подножкой (2) следующим образом: вторая нижняя полуподножка подвязана ко второй подножке. Таким образом, можно вывести правило:

Если ремизка работает на подъем, то она должна быть подвязана к соответствующей подножке через нижнюю полуподножку, если на спуск, то через верхнюю полуподножку.

После того как основа натянута на ткацкий станок, сделаны проборка и подвязь, можно приступать непосредственно к ткачеству. Имея перед глазами рисунок хода по подножкам, ткач должен нажимать ногой на ту или иную подножку. При этом часть нитей основы будет подниматься, а другая — оставаться опущенной. Пространство, образующееся между поднятыми и опущенными нитями основы, называется зевом. В зев прокладывается челнок с утком.

5.5 Подвязь ткацкого станка. Искусство ручного ткачества

Илл. 58

5.5 Подвязь ткацкого станка. Искусство ручного ткачества

Илл. 59

Челноком называется рабочий инструмент ткача, с помощью которого уточная (поперечная нить) прокладывается между нитями основы при выработке ткани. Уточная нить должна быть намотана на специальную шпулю, которая и вставляется в челнок. Шпулей называется палочка с утолщением на концах. Существует несколько основных видов челноков:

1) старинный ладьеобразный челнок с дном, куда укладывается шпуля с утком;

2) полый челнок, в котором шпуля закрепляется на металлическом стержне (Илл. 58 (1,2,3));

3) вилкообразный челнок, представляющий собой небольшую дощечку с выемками с обеих сторон (Илл. 58 (4)).

4) Среди других инструментов, необходимых для ткачества, следует отметить шпарутку. Шпарутка — это две крест накрест скрепленные дощечки с гвоздями на краях, которые втыкаются в края ткани (Илл. 59). Дощечки распрямляются, растягивая ткань, что обеспечивает ровную кромку полотна.

Данный текст является ознакомительным фрагментом.

Формула изобретения

ШПАРУТКА ТКАЦКОГО СТАНКА, содержащая игольчатые кольца, установленные с возможностью свободного вращения, разделитель в виде гребенки, имеющей зубья, наклоненные к основанию под углом, равным углу наклона колец, подколечники, выполненные в виде пластин с осями для колец шириной, равной их диаметру, и с шириной впадин между зубьями, равной толщине подколечника, сухари и крышку, отличающаяся тем, что в разеделителе зубья гребенки выполнены заодно с ее основанием, при этом глубина впадин между зубьями равна половине общей высоты гребенки, причем каждый из подколечников имеет не менее двух осей для колец и симметричные закругления в боковых частях, а в средней части имеет паз глубиной, равной половине его ширины, и шириной, соответствующей толщине зуба гребенки, и соединен с разделителем так, что их плоскости перпендикулярны, а наклон линии пересечения этих плоскостей соответствует углу наклона зубьев, форма сухарей соответствует форме подколечников, а крышка в средней части имеет прямолинейный участок между осями колец.

Про другие станки:  Гравировальный станок: классификация, технические характеристики, обзор лучших моделей ::

Шпарутка

frolovatv79, 12.10.2021

Ура, вчера (11.10.21) получила свою посылочку, в ней моя шпарутка, замечательно выполненная, хорошо упакованная, нигде не заусенца ни скола, все как на картинке, один в один. Заказом, как и всегда очень довольна.

Шпарутка – заказать на ярмарке мастеров – gy7rrru | ткацкий станок, воронеж

Предназначена для сохранения стабильной ширины готового полотна в процессе ткачества. Шпарутка обеспечит комфортную работу, позволит добиться высокого качества вашей работы.

ШИРИНА / ЦЕНА

— 20-27 см — 1400 руб.
— 30-40 см -1400 руб.
— 40-60 см — 1600 руб.
— 50-70 см — 1800 руб.
— 60-90 см — 1800 руб
— 70-105 см -2000 руб.
— 80-130 см -2000 руб.
— 90-150 см -2500 руб.

Шпарутки — d03j 1/22 — мпк

Номер патента: 1712490

Опубликовано: 15.02.1992

Авторы: Белова, Карезо, Потапенков

МПК: D03J 1/22

Метки: игольчатое, кольцо, станка, ткацкого, шпарутки

…кольца может иметь варианты исполнения, Так при применении втулки3 без бурта или с одним буртом на поверхности 12 и 13 контактирования игольчатых 25секций 4, 5, 6 допускается наносить клеящее вещество. Следует отметить, что каждая игольная секция 4, 5, 6, снабженнаявтулкой 3, может иметь самостоятельноеприменение. 30Способ изготовления игольчатого шпаруточного кольца состои в том, что иглы 2размещают в углублениях 21, 22 (фиг. 5, 6)нижней полукассеты 23 литьевой формы радиально так, чтобы тупые и острые концы 17, 3511(фиг, 1, 3) располагались бы за пределамикольцевой выточки 24 (фиг, 5), предназначенной для формообразования одной половины, например секции 4, а затем нанижнюю полукассету 23 устанавливают верхнюю полукассету 25,…

§

Номер патента: 1807121

Опубликовано: 07.04.1993

Авторы: Букина, Коновалов, Лебедев

МПК: D03J 1/22

Метки: станка, ткацкого, шпарутка

…подколечников 3 с «О стием фигурного профиля, и игольчатые игольйыми кольцами 5 и втулками 6, при кольца, установленные на подколечниках с этом между подколечнйками 3 устанавлива- воэможностью свободного вращения, о тют наклонные шайбы 9 и осуществляют их л и ч а ю щ а я с я тем, что,с целью ориентацию (если стержень прямоуголь- расширения функциойальных возможноный;то ориентацию осуществлять не требу стей она дополнительно имеет размещен-: ется). Устанавливают на стержень 1 . ныемеждуподколечникамишайбы,однаиз -эажимную шайбу 7 и гайкой 8 производят» . торцовыхповерхностей каждой:из которых, зажим подколечйиков 3, упора 2 и шайб 9 и расположена:под углом к другой торцовой: 7,доводяихдосоприкосновенияпоторцам поверхности, при этом…
