Станки дома Основные характеристики
Устройство фрикциона токарно станка 1М63, как и остальных его элементов соответствует установленным стандартам в 1982. Модель относится к классу точности Н и должна соответствовать установленным стандартам. Технические характеристики следующие:
- Подшипники шпинделя 1М63 поддерживают частоту вращения в пределах от 10 до 1 250 об/мин.
- Токарный станок может иметь самый различный показатель РМЦ. Во время работы оба фиксирующих элемента неподвижные.
- Модель может использоваться для обработки длинных и не жестких деталей с различным показателем РМЦ. Для этого предусмотрена возможность установки люнета. Однако стоит учитывать, что люнет не поставляется в комплекте. Люнет для токарного станка 1М63 используется для ограничения при обработке деформации деталей.
- Резцедержатель выполнен в классическом стиле: инструмент сам по себе неподвижный, двигается только суппорт. Расстояние между осью центров и кромкой резцедержателем составляет 32 см. При изготовлении резцедержателя применяется прочный материал, который исключает вероятность деформации конструкции. Настройка резцедержателя позволяет подобрать оптимальные показатели точения.
- Отверстия в шпинделе 65 мм. Шпиндель используется для установки заготовок диаметром 630 мм. Прямой прут может устанавливаться и подаваться по мере точения на рассматриваемом токарно-винторезном 1М63.
- Устанавливается задняя бабка на рассматриваемом токарно-винторезном станке, при ее мощи фиксируется задний конец.
- Коробка передач дает возможность регулировать скорость в 22 диапазонах.
- Суппорт имеет продольную и поперечную подачу в автоматическом режиме.
- Кинематический механизм довольно сложный. Есть передняя и задняя бабка. В передней бабке есть коробка скоростей. Задняя бабка позволяет фиксировать второй конец детали. Положение задней бабки может изменяться. Также используются обгонные муфты 1М63, отвечающие за поддержание точности работы.
- При рассмотрении коробок скоростей и подачи отметим высокую прочность и надежность. Ремонтопригодность коробок делает токарно-винторезный станок 1М63 более привлекательным.
- Электрический шкаф расположен в передней бабке, что подтверждает чертеж токарного станка 1М63.
- Фартук токарного станка 1М63 управляется при помощи специального переключателя.
- Характеристика сменных колес позволяет нарезать дюймовую, метрическую, модульную и питчевую резьбу. Технический потенциал у модели довольно большой. Установить можно сменные колеса для точения резьбы самого различного типа
Приобрести люнет для повышения качества обработки следует в случае, когда нужно проводить высокоточное точение деформирующихся заготовок. Люнеты могут изготавливаться из самых различных материалов. Если не использовать люнет, то сильная подача приведет к деформации заготовки. Люнеты могут устанавливаться и сниматься в зависимости от поставленных задач.
1м63д , 1м63дф101 "общая" тема
Попал в руки так Грузинянин, занимаясь ревизией обнаружил что модель достаточно редкая и упоминаний о нем совсем немного. Технически станок близок к просто 1м63, но есть и отличия.
Большую часть ответов на возникающие вопросы нашлись в паспорте из архива форума (спасибо добрым людям за что что опубликовали и хранят все это бесплатно). Но некоторые вопросы все еще возникают а ответа нет, думаю пусть будет отдельная тема.
Итак, для начала все что есть по станку на форуме:
Паспорт
И позитивные отзывы
Станина действительно похожа на сырую. Для меня это не очень принципиально, износ не большой и план не гнать. Почему грузины отказались от закалки станин в сравнительно поздний период непонятно, может твч установка загнулась?
Из отличительного конский по сравнению с аналогичными станками вес, по паспорту рмц 1400 вес 4700кг и это очень похоже на правду и очень большой двигатель главного привода 18.5Квт
Станина одна призма и одна плоская направляющая, шпиндель с проходным 70мм и ук8 под патрон, коробка подач «поздняя».
Качество сборки обычное для «южных» станков, попадаются огрехи литья, отсутствие резьб под мелкими болтиками и просто порнушная обработка нерабочих плоскостей.
Конкретно мой станок имеет суффикс Ф101, подразумевающий что в комплекте с ним шло детище науки и техники в виде УЦИ на поперечную подачу реализованное энкодером на заднем хвосте винта поперечки, который считал передвижения этого винта. Решение конечно спорное, но нас там не было, не нам судить. На момент попадания ко мне станка от всего изобилия остался чугунный кронштейн (прибор как никак 50кг в сборе весил
) и розетка на передней бабке. Эх не разбогатею еще на полтора грамма золота и пол грамма палладия. В любом случае УЦИ планируется, и в первую очередь из-за продольной подачи, лимб традиционно для наших станков имеет ну очень большие люфты.
На сегодняшний день станок стоит на деревянных брусках, и находится в процессе чистки и смазки.
Картинки.

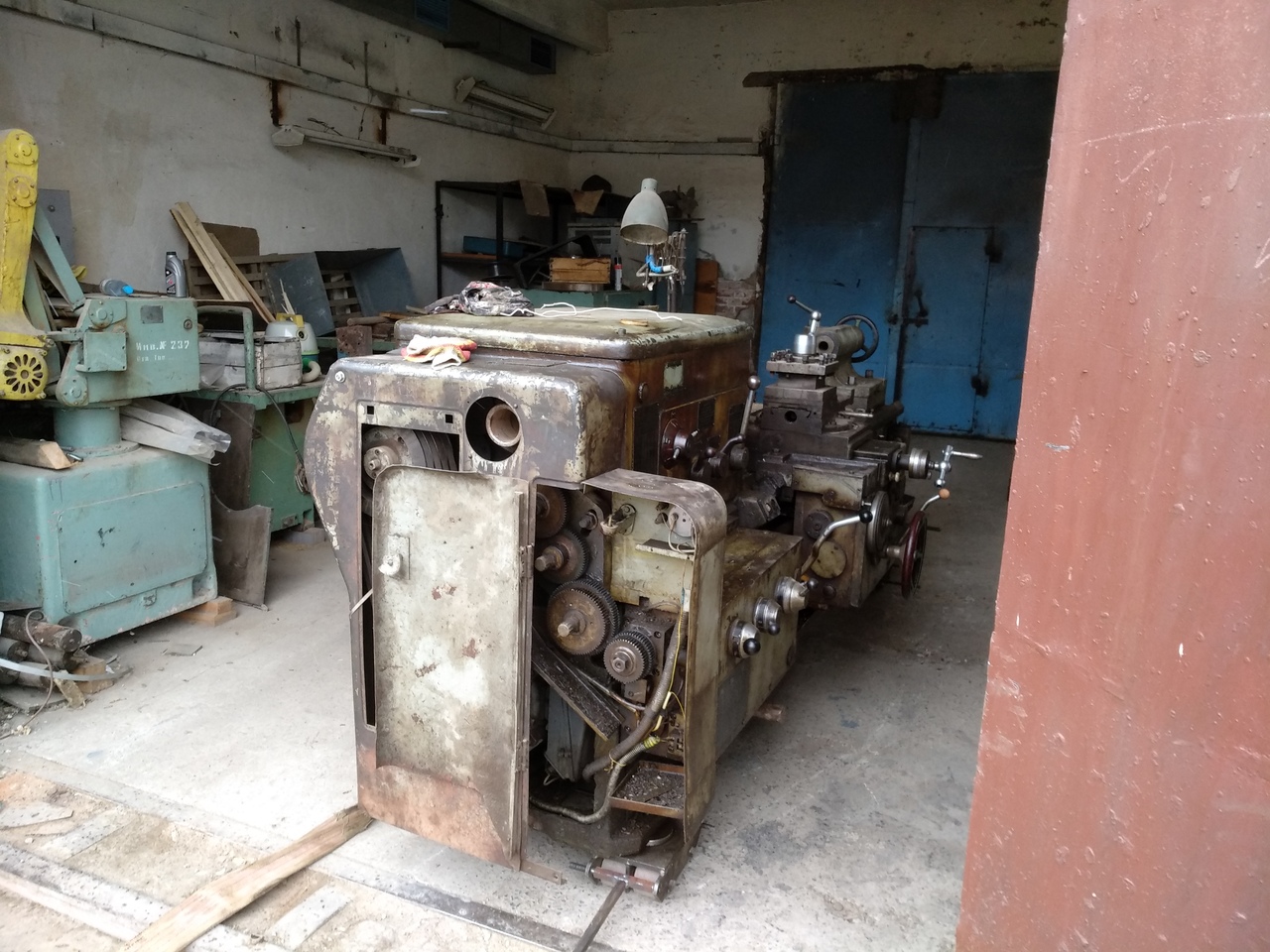

Вызволение.

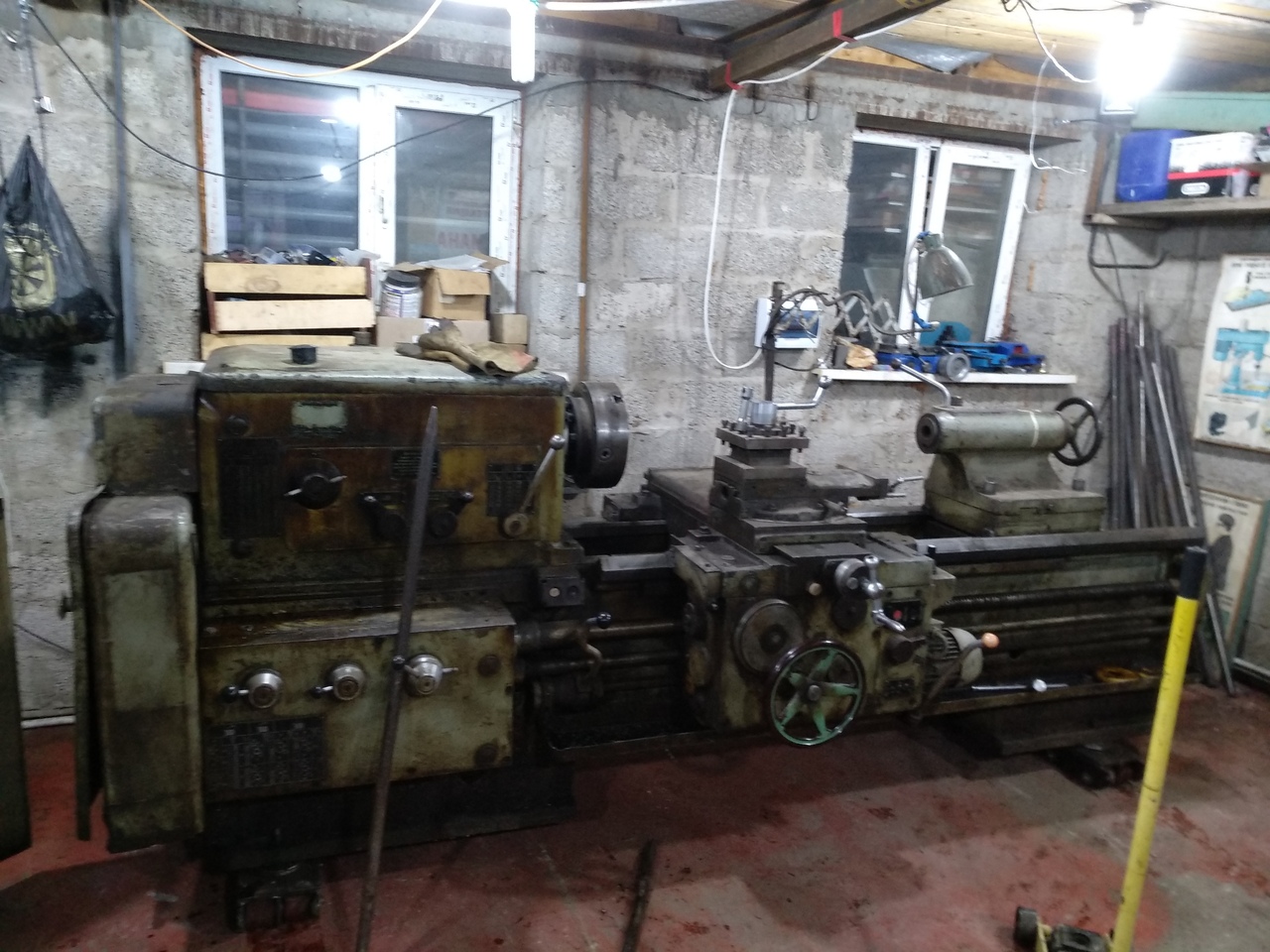

Дома.
В процессе.
Изменено 27.02.2022 19:15 пользователем Рома Астрахань
История токарно-винторезного станка 163 серии
В 1934 году на Московском станкостроительном заводе «Красный пролетарий» осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF.
В 1944 году производство этих станков было передано на Рязанский станкостроительный завод РСЗ.
В 1956 году запущена в производство первая модель 163-й серии — 163 – РМЦ 1400, 2800.
В 1968 году запущено в производство следующее поколение серии — модель 1м63, 1м63Б.
С 1973 года начало серийного выпуска токарных станков:
16К30,
16К30Ф3,
1М63Бф101,
16М30Ф3,
1П756ДФ3.
Станки 163 серии производились, также, в Тбилиси — 1Д63А, 1М63Д, 1М63ДФ101, 1М63М, 1М63МФ101, 1М63МФ30.
В 1992 году начало серийного выпуска последней модели 163 серии 1М63Н.
Подшипники шпинделя токарного станка 1м63
Шпиндель станка 1м63 смонтирован на трех подшипниках:
- 20 — передний подшипник № 4-3182128 ГОСТ 7634-75 двухрядный роликовый радиальный подшипник с конусным внутренним кольцом, с регулируемым радиальным зазором.
- 18 — задний подшипник № 5-46122Л ГОСТ831-75 шариковый радиально-упорный, работающий в паре с упорным шарикоподшипником, воспринимающим на себя осевые усилия подачи при прямом точении.
- 19 — задний подшипник № 4-8122 ГОСТ 6874-75 шариковый упорный однорядный
Регулирование должно производится со снятым патроном.
Для регулирования радиального зазора в переднем роликоподшипнике 5 расконтрите и ослабьте гайку 4, отверните гайку 8, отсоедините фланец 6, снимите полукольцо 7. Прикладывая к фланцу шпинделя усилие 3…4 кН (300…400 кгс), доведите по индикатору радиальный зазор до 0,005…
Регулирование осевого зазора в заднем радиально-упорном шарикоподшипнике 2 вместе с упорным шарикоподшипником 3 производите гайкой I. При этом не допускайте, чтобы подшипники оказались сильно затянутыми
Технические характеристики подшипника № 4-3182128 гост 7634-75
Подшипник 3182128 — это двухрядный роликовый радиальный подшипник, с короткими цилиндрическими роликами, с безбортовым наружным кольцом, с коническим посадочным отверстием (1:12) (подшипники с цилиндрическим отверстием относятся к серии 282000), канавкой и отверстиями для внесения смазочного материала (это отражается дополнительным обозначением К), есть модификации и без этих элементов. Важной особенностью является то, что внутреннее кольцо с роликами способно перемещаться относительно наружного кольца, при этом никакого упора на последнем нет. Конструкция подразумевает способность работы под очень высокими радиальными нагрузками при незначительных размерах. Этот тип, как и большинство роликоподшипников этой серии производится в настоящее время только высокими классами точности, так как эксплуатируется в металлообрабатывающих станках (например, шлифовальных), где требуется высокая точность обработки.
Производителем подшипника всегда был московский ГПЗ-1, но в последнее время, следуя общей тенденции переноса производства его номенклаутры на другие предприятия ЕПК, выпуск изделия осуществляется на Волжском подшипниковом заводе (15 ГПЗ), а точнее в так называемом филиале завода авиационных подшипников (ВФ ЗАП). В настоящее время изготавливаются модификации 2-3182128К, 4-3182128К и 2-3182128, в прошлом же их было значительно больше, в том числе 5-ым и 6-ым классами точности. Купить подшипники с минимальными наценками и гарантией качества можно у официальных представителей ЕПК, в состав которой входят вышеуказанные предприятия. Ориентировочная цена — около 8300 рублей (2-го класса). Обратите внимание, что заводская упаковка этих подшипников — деревянный ящик. В подавляющем большинстве фирм по продаже подшипников они реализуются в лучшем случае с давно истекшим сроком консервации, а в худшем — чищенными ото ржавчины или б/у.
Импортные подшипники этого типоразмера имеют обозначение NN3028K (наличие буквы К в номере обязательно, так как она указывает на коническую посадку), но в нашей стране из наличия они почти не продаются, а то, что есть в продаже — вероятнее всего неликвиды, выпущенные в странах ЕЭС. Например, FLT — Польша, ZKL — Чехия (хотя этот завод еще работает). Качественные и дорогие изделия марок SKF и FAG, поставляются, как правило, только под заказ, даже в Москве и Санкт-Петербурге, и имеют цену около 900 евро (но она также зависит от модификации). Сепаратор из полиамида отмечается индексом TN9, латуни — М, класс точности — P4, P5.
Размеры и характеристики подшипника 3182128 (nn3028k)
- Внутренний диаметр (d): – 140 мм;
- Наружный диаметр (D): – 210 мм;
- Ширина (H): – 53 мм;
- Масса: – 6,06 кг;
- Размеры ролика: — 16х16 мм;
- Количество роликов: — 56 шт;
- Грузоподъемность динамическая: — 305 кН;
- Грузоподъемность статическая: — 515 кН;
- Максимальная номинальная частота вращения: — 4300 об/мин.
Схема подшипника 3182128 (NN3028K) токарного станка 1м63
Фото подшипника 3182128 (NN3028K)
Технические характеристики подшипника № 5-46122л гост831-75
Подшипник 46122 — это шариковый радиально-упорный подшипник с одним рядом шариков. Тип воспринимаемых нагрузок — как радиальные, так и осевые, а также комбинированные. Подшипники неразъемные, однако их можно разобрать и собрать. Угол контакта в данном типе составляет 26°, за счет чего он и способен нести комбинированные нагрузки.
Основное предприятие по выпуску радиально-упорных подшипников в нашей стране — саратовский завод 3 ГПЗ (маркировка на новых изделиях — SPZ). Здесь выпускают следующие модификации: 6-46122Л, 4-46122Л, Т-46122Л (цифра через дефис — степень точности, от которой очень сильно зависит цена — подшипники Т-класса стоят приблизительно в четыре раза дороже, чем 6-го).
В Самаре на СПЗ-4 собирают 6-46122 Л — экономичный вариант исполнения этого типа подшипника. Цены на продукцию этого завода можно посмотреть здесь.
Отечественные подшипники производятся согласно ГОСТ 520-2002, импортные по ISO 15:1998 и имеют маркировку 7022A. Буква М справа обозначает сепаратор, сделанный из латуни.
Размеры и характеристики подшипника 46215л (7215)
- Внутренний диаметр (d): – 110 мм;
- Наружный диаметр (D): – 170 мм;
- Ширина (высота) (Н): – 28 мм;
- Масса: – 2,41 кг;
- Диаметр шарика: – 18,256 мм;
- Количество шариков в подшипнике: – 20 шт.;
- Диаметр борта наружного кольца: – 152 мм;
- Диаметр борта внутреннего кольца: – 130 мм;
- Грузоподъемность динамическая: – 96,3 кН;
- Грузоподъемность статическая: – 73,5 кН;
- Номинальная частота вращения: – 5300 об/мин.
Схема подшипника 46215Л (7215) токарного станка 1м63
Технические характеристики подшипника № 4-8122 гост 6874-75
Подшипник 8122 — это шариковый упорный однорядный подшипник, состоящий из трех частей — двух колец (диаметр одного из них меньше на 1 мм, того который крепится непосредственно на вал) и сепаратора, на котором расположены тела качения. Применяется в крупном промышленном оборудовании в узлах с осевой нагрузкой.
Производится в Москве (на ГПЗ-2) и в Самаре (на СПЗ-4) (со стальным сепаратором).
На Вологодском подшипниковом заводе осуществляется выпуск улучшенной модификации этого типа — 8122 НЛ1Ш1, который имеет не только латунный сепаратор, но и производится с дополнительными требованиями по шумности. Нумерация на нем такая же, как и на импортных подшипниках этого типа — 51122 (MP6Q6 — индекс, означающий латунный сепаратор, 6-й класс точности и требования по шумности работы).
Размеры и характеристики подшипника 8122 (51122)
- Внутренний диаметр (d): – 110 мм;
- Наружный диаметр (D): – 145 мм;
- Ширина (высота) (Н): – 25 мм;
- Масса: – 1,1 кг;
- Диаметр шарика: – 11,906 мм;
- Количество шариков в подшипнике: – 31 шт.;
- Грузоподъемность динамическая: – 87,1 кН;
- Номинальная частота вращения: – 2200 об/мин.
Схема подшипника 8122 (51122) токарного станка 1м63
Фото подшипника 8122 (51122)
Принцип работы и особенности конструкции станка
Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.
Суппорт станка 1М63 крестовой конструкции имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.
Каретка суппорта перемещается по направляющим станины (продольное перемещение), по направляющим каретки перемещаются поперечные салазки суппорта (поперечное перемещение); как то, так и другое может быть ручным, механическим, рабочим и ускоренным.
Поворотная часть суппорта, расположенная на поперечных салазках, имеет направляющие для перемещения верхней части суппорта (резцовые салазки) с резцовой головкой. Bepxняя часть суппорта (резцовые салазки) также может перемещаться вручную и механически.
Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.
В станке механизированы все основные операции:
- продольное механическое перемещение суппорта (продольные рабочие подачи)
- поперечное механическое перемещение суппорта (поперечные рабочие подачи)
- механическое перемещение резцовых салазок (рабочие подачи резцовых салазок)
- ускоренные перемещения суппорта в продольном направлении от индивидуального электродвигателя
- ускоренные перемещения суппорта в поперечном направлении
- ускоренные перемещения резцовых салазок
- Торможение шпинделя также производится автоматически в момент выключения фрикционной муфты.
Фартук закрытого типа со съемной передней стенкой (крышка). Движение суппортной группе передается фартуком от ходового винта или ходового вала. Благодаря наличию в фартуке 4-х электромагнитных муфт, управление фартуком сосредоточено в одной рукоятке, причем, направления включения рукоятки совпадают с направлением движения подачи.
Дополнительным нажатием кнопки, встроенной в эту же рукоятку, включают ускоренный ход суппорта. Благодаря: наличию в фартуке обгонной муфты, включение ускоренного хода возможно при включенной подаче. Во избежание одновременного включения маточкой гайки и подачи рукоятки включения их сблокированы.
Коробка подач закрытого типа. Корригированные шестерни, установленные в коробке подач, дают возможность нарезания двух типов резь метрической и дюймовой без перестановки сменных шестерен. При перестановке сменных шестерен имеется возможность нарезания еще двух: типов резьб модульной и питчевой.
Предусмотрено также прямое включение на винт (минуя механизмы коробки подач) для нарезания точных и специальных резьб. Для получения увеличенной подачи или правой резьбы предусмотрен блок шестерен, находящийся в коробке скоростей. Корпус коробки подач имеет 2 продольные расточки, в которых на подшипниках качения смонтированы валы.
Шестерни изготовлены из хромистой стали и закалены. Выбор величин подач осуществляется двумя рукоятками путем перемещения блоков шестерен. Выбор типа резьбы или включение на подачу также осуществляется рукоятками. Для включения винта напрямую рукоятку 5 надо поставить в положение «метрическая резьба», рукоятку 1 — в положение «винт напрямую» рукоятку 8 — «ходовой винт» (см. схему управления рис. 6; 7).
Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.
Шпиндель станка 1м63 смонтирован на двух подшипниках:
- Передний подшипник шпинделя радиальный специальный 2-рядный с короткими цилиндрическими роликами и конусным внутренним кольцом, с регулируемым радиальным зазором.
- Задний подшипник шпинделя — шариковый радиально-упорный, работающий в паре с упорным шарикоподшипником, воспринимающим на себя осевые усилия подачи при прямом точении.
Шпиндель получает от коробки скоростей 22 ступени (в действительности 24 ступени, 2 из которых перекрываются) вращения в диапазоне от 10 до 1250 об/мин (знаменатель прогрессии 1,26) и 11 скоростей обратного вращения в диапазоне от 18 до 1800 об/мин.
Изменение чисел оборотов шпиндели производится за счет перемещения блоков шестерен по шлицевым валам при помощи двух рукояток, выведенных на переднюю стенку передней бабки. Реверс шпинделя осуществляется фрикционной муфтой. Торможение — электромагнитной муфтой.
Передний конец шпинделя выполнен по ГОСТ 12593 (DIN 55027, ИСО 702-3-75) под поворотную шайбу, с центрирующим коротким конусом 1:4 (7°7′30″). Номинальный диаметр конуса D = 139,719 мм, условный размер конца шпинделя — 8. Внутренний (инструментальный) конус шпинделя — Морзе 6.
Основные технические характеристики токарно-винторезного станка 1м63
— Станок заменил в производстве модель 163.
— Изготовитель — Рязанский станкостроительный завод РСЗ. Серийное производство с 1968 года до начала 90-х.
Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.
- Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 630 мм
- Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом — Ø 350 мм
- Расстояние между центрами — 1400 мм
- Наибольшая длина обработки (без перестановки резцовых салазок) — 1260 мм
- Высота центров — 315 мм
- Допустимая масса изделия, устанавливаемого в центрах — 3500 кг
- Мощность электродвигателя — 15 кВт
- Вес станка полный — 4,3 т
Шпиндель токарно-винторезного станка 1м63
- Конец шпинделя — по ГОСТ 12593 (Концы шпинделей фланцевые под поворотную шайбу)
- Номинальный диаметр конуса — D = 196,869 мм, условный размер конца шпинделя — 11
- Внутренний (инструментальный) конус шпинделя — Метрический 80
- Диаметр сквозного отверстия в шпинделе — Ø 70 мм
- Наибольший диаметр обрабатываемого прутка — Ø 65 мм
- Пределы чисел прямых оборотов шпинделя в минуту — 10..1250 об/мин (22 ступени)
- Пределы чисел обратных оборотов шпинделя в минуту — 18..1800 об/мин (11 ступеней)
Подачи и резьбы токарно-винторезного станка 1м63 без дополнительных сменных колес
- Пределы подач продольных — 0,06..1,4 мм/об (32 ступени)
- Пределы подач поперечных 0,024 до 0,5 мм/об (32 ступени)
- Пределы подач резцовых салазок — 0,019..0,434 мм/об (32 ступени)
- Пределы шагов резьб метрических — 1..225 мм (46 шагов)
- Пределы шагов резьб модульных — 0,25..56 модулей (37 шагов)
- Пределы шагов резьб дюймовых — 28..1/4 ниток на дюйм (31 шага)
- Пределы шагов резьб питчевых — 112..1/2 питчей (30 шага)
В токарном станке 1м63 предусмотрена возможность нарезания особо точных резьб путем исключения кинематических цепей коробки подач и применения специальных прецизионных сменных зубчатых колес.
Модификации токарно-винторезного станка 1м63
1М63 — базовая модель, начало выпуска 1968 год. Станок заменил модель 163
1М63Ф306 — токарно-винторезный станок с ЧПУ, начало серийного выпуска 1973 год.
1М63Ф101 – токарно-винторезный станок с УЦИ, обеспечивающим отсчет поперечного перемещения суппорта, начало серийного выпуска 1976 год.
1М63Б, 1М63БГ, 1М63БФ101 – токарно-винторезные быстроходные повышенной мощности.
1М63Д, 1М63ДФ101 — токарно-винторезные, Тбилиси, 1983 год.
1М63М, 1М63МФ101 — токарно-винторезные повышенной мощности, Тбилиси, 1986 год.
1М63МФ30 — токарный станок с ЧПУ Электроника НЦ-31, Тбилиси.
1М63МС5 — токарно-винторезный станок 163 серии, Тбилиси, 1991 год.
История токарно-винторезного станка 163 серии
В 1934 году на Московском станкостроительном заводе «Красный пролетарий» осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF.
В 1944 году производство этих станков было передано на Рязанский станкостроительный завод РСЗ.
В 1956 году запущена в производство первая модель 163-й серии — 163 – РМЦ 1400, 2800.
В 1968 году запущено в производство следующее поколение серии — модель 1м63, 1м63Б.
С 1973 года начало серийного выпуска токарных станков:
16К30,
16К30Ф3,
1М63Бф101,
16М30Ф3,
1П756ДФ3.
Станки 163 серии производились, также, в Тбилиси — 1Д63А, 1М63Д, 1М63ДФ101, 1М63М, 1М63МФ101, 1М63МФ30.
В 1992 году начало серийного выпуска последней модели 163 серии 1М63Н.
Сведения о производителе токарно-винторезного станка 1м63
Производитель токарно-винторезного станка 1м63 — Рязанский станкостроительный завод РСЗ, основанный в 1949 году.
Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.
По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.
На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.
Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.
Станки, выпускаемые рязанским станкостроительным заводом рсз
- 1А64 станок токарно-винторезный универсальный, Ø 800
- 1М63 станок токарно-винторезный универсальный, Ø 630
- 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности, Ø 630
- 1М63БФ101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Ф101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Н станок токарно-винторезный универсальный, Ø 630
- 1М65 станок токарно-винторезный тяжелый, Ø 1000
- 1Н65 станок токарно-винторезный тяжелый, Ø 1000
- 1Н983 станок трубонарезной, Ø 830
- 1П756ДФ3 станок токарный с ЧПУ, Ø 630
- 16К30 станок токарно-винторезный универсальный, Ø 630
- 16К30Ф3 станок токарный с ЧПУ, Ø 630
- 16К40 станок токарно-винторезный универсальный, Ø 800
- 16К40Ф101 станок токарно-винторезный с УЦИ, Ø 800
- 16М30Ф3 станок токарный с ЧПУ, Ø 630
- 16Р25П станок токарно-винторезный повышенной точности, Ø 500
- 163 станок токарно-винторезный универсальный, Ø 630
- 165 станок токарно-винторезный тяжелый, Ø 1000
- 1658 станок токарно-винторезный тяжелый, Ø 1000 х 8000
- РТ117 станок токарно-винторезный тяжелый, Ø 1140
- РТ817 станок токарно-винторезный тяжелый, Ø 1370
- РТ755Ф3 станок токарный с ЧПУ тяжелый специальный, Ø 1000
- ТНП-111 станок токарный настольный, Ø 150
Станки, выпускаемые рязанским станкостроительным заводом рсз
- 1А64 станок токарно-винторезный универсальный, Ø 800
- 1М63 станок токарно-винторезный универсальный, Ø 630
- 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности, Ø 630
- 1М63БФ101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Ф101 станок токарно-винторезный с УЦИ, Ø 630
- 1М63Н станок токарно-винторезный универсальный, Ø 630
- 1М65 станок токарно-винторезный тяжелый, Ø 1000
- 1Н65 станок токарно-винторезный тяжелый, Ø 1000
- 1Н983 станок трубонарезной, Ø 830
- 1П756ДФ3 станок токарный с ЧПУ, Ø 630
- 16К30 станок токарно-винторезный универсальный, Ø 630
- 16К30Ф3 станок токарный с ЧПУ, Ø 630
- 16К40 станок токарно-винторезный универсальный, Ø 800
- 16К40Ф101 станок токарно-винторезный с УЦИ, Ø 800
- 16М30Ф3 станок токарный с ЧПУ, Ø 630
- 16Р25П станок токарно-винторезный повышенной точности, Ø 500
- 163 станок токарно-винторезный универсальный, Ø 630
- 165 станок токарно-винторезный тяжелый, Ø 1000
- 1658 станок токарно-винторезный тяжелый, Ø 1000 х 8000
- РТ117 станок токарно-винторезный тяжелый, Ø 1140
- РТ817 станок токарно-винторезный тяжелый, Ø 1370
- РТ755Ф3 станок токарный с ЧПУ тяжелый специальный, Ø 1000
- ТНП-111 станок токарный настольный, Ø 150
Станок токарно-винторезный 1м63мф101 | станочный мир
Если Вам необходимо купить Станок токарно-винторезный 1М63МФ101 звоните по телефонам:
в Москве 7 (499) 372-31-73
в Санкт-Петербурге 7 (812) 245-28-87
в Минске 375 (17) 276-70-09
в Екатеринбурге 7 (343) 289-16-76
в Новосибирске 7 (383) 284-08-84
в Челябинске 7 (351) 951-00-26
в Тюмени 7 (3452) 514-886
в Нижнем Новгороде 7 (831) 218-06-78
в Самаре 7 (846) 201-07-64
в Перми 7 (342) 207-43-05
в Ростове-на-Дону 7 (863) 310-03-86
в Воронеже 7 (473) 202-33-64
в Красноярске 7 (391) 216-42-04
в Нур-Султане 7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный 1М63МФ101 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Технические характеристики подшипника № 4-3182128 гост 7634-75
Подшипник 3182128 — это двухрядный роликовый радиальный подшипник, с короткими цилиндрическими роликами, с безбортовым наружным кольцом, с коническим посадочным отверстием (1:12) (подшипники с цилиндрическим отверстием относятся к серии 282000), канавкой и отверстиями для внесения смазочного материала (это отражается дополнительным обозначением К), есть модификации и без этих элементов.
Важной особенностью является то, что внутреннее кольцо с роликами способно перемещаться относительно наружного кольца, при этом никакого упора на последнем нет. Конструкция подразумевает способность работы под очень высокими радиальными нагрузками при незначительных размерах.
Производителем подшипника всегда был московский ГПЗ-1, но в последнее время, следуя общей тенденции переноса производства его номенклаутры на другие предприятия ЕПК, выпуск изделия осуществляется на Волжском подшипниковом заводе (15 ГПЗ), а точнее в так называемом филиале завода авиационных подшипников (ВФ ЗАП).
В настоящее время изготавливаются модификации 2-3182128К, 4-3182128К и 2-3182128, в прошлом же их было значительно больше, в том числе 5-ым и 6-ым классами точности. Купить подшипники с минимальными наценками и гарантией качества можно у официальных представителей ЕПК, в состав которой входят вышеуказанные предприятия.
Ориентировочная цена — около 8300 рублей (2-го класса). Обратите внимание, что заводская упаковка этих подшипников — деревянный ящик. В подавляющем большинстве фирм по продаже подшипников они реализуются в лучшем случае с давно истекшим сроком консервации, а в худшем — чищенными ото ржавчины или б/у.
Импортные подшипники этого типоразмера имеют обозначение NN3028K (наличие буквы К в номере обязательно, так как она указывает на коническую посадку), но в нашей стране из наличия они почти не продаются, а то, что есть в продаже — вероятнее всего неликвиды, выпущенные в странах ЕЭС.
Например, FLT — Польша, ZKL — Чехия (хотя этот завод еще работает). Качественные и дорогие изделия марок SKF и FAG, поставляются, как правило, только под заказ, даже в Москве и Санкт-Петербурге, и имеют цену около 900 евро (но она также зависит от модификации). Сепаратор из полиамида отмечается индексом TN9, латуни — М, класс точности — P4, P5.
Технические характеристики универсального токарного станка 1м63
| Наименование параметра | 163 | 1М63 | 1М63Б | 1М63М | 1М63Н |
|---|---|---|---|---|---|
| Основные технические данные станка | |||||
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н | Н/П |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 630 | 630 | 630 | 630 | 630 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 350 | 350 | 350 | 350 | 350 |
| Наибольший диаметр заготовки устанавливаемой над станиной, мм | 700 | 700 | 700 | 700 | 700 |
| Наибольший диаметр заготовки устанавливаемой над выемкой, мм | 900 | 900 | 900 | 900 | 900 |
| Высота центров, мм | 315 | 315 | 315 | 315 | 315 |
| Наибольший диаметр заготовки обрабатываемой в люнете, мм | 20…350 | ||||
| Наибольшая длина устанавливаемой детали РМЦ, мм | 1400 | 1400 | 1400 | 1500 | 1500 |
| Наибольшая масса обрабатываемого изделия, кг | 2000 | 3500 | |||
| Шпиндель | |||||
| Мощность привода главного движения, кВт | 13 | 13 | 15 | 18,5 | 15 |
| Частота прямого/ обратного вращения шпинделя, об/мин | 10…1250 18…1800 | 10…1250 18…1800 | 10…1250 18…1800 | 12,5…1600 | 10…1250 18…1800 |
| Диаметр отверстия в шпинделе, мм | 70 | 70 | 70 | 80 | 80, 105 |
| Центр в шпинделе по ГОСТ 13214-79 | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 8 М | 8 М | 8 М | 8 М | 11 М |
| Размер внутреннего конуса шпинделя по ГОСТ 25557-82 | 100 | 100, 115 | |||
| Количество прямых/ обратных скоростей шпинделя | 22/ 11 | 22/ 11 | 22/ 11 | 22/ 11 | 22/ 11 |
| Наибольший крутящий момент на шпинделе, кНм | 3,3 | 3 | |||
| Торможение шпинделя | есть | есть | есть | есть | есть |
| Подачи | |||||
| Наибольшее перемещение продольное/ поперечное, мм | 1260/ 400 | 1260/ 400 | 1260/ 400 | 1360/ 400 | 1350/ 400 |
| Наибольшее перемещение резцовых салазок, мм | 220 | 220 | 220 | 220 | 220 |
| Количество подач продольных/ поперечных/ резцовых салазок | 32/ 32/ 32 | 44/ 44/ 44 | 32/ 32/ 32 | 32/ 32/ 32 | 32/ 32/ 32 |
| Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд) | 0,064…1,025 0,026…0,38 | 0,06…1,0 0,024…0,37 0,019…0,31 | 0,06…1,0 0,024…0,37 0,019…0,31 | 0,06…1,0 0,024…0,37 0,019…0,31 | |
| Пределы рабочих подач продольных/ поперечных/ резцовых салазок (2-й ряд) | 0.084…1,4 0,034…0,518 0,027…0,434 | 0.084…1,4 0,034…0,518 0,027…0,434 | 0.084…1,4 0,034…0,518 0,027…0,434 | ||
| Пределы/ количество шагов метрических резьб, мм | 1-192/ 56 | 1-192/ 56 | 1-224/ 47 | 1-224/ 46 | 1-224/ 47 |
| Пределы/ количество шагов дюймовых резьб, ниток/дюйм | 24-0,25/ 33 | 24-0,25/ 33 | 28-0,25/ 31 | 28-0,25/ 31 | 28-0,25/ 31 |
| Пределы/ количество шагов модульных резьб, модуль | 0,5-48/ 55 | 0,5-48/ 55 | 0,25-56/ 37 | 0,25-56/ 37 | 0,25-56/ 37 |
| Пределы/ количество шагов питчевых резьб, питч диаметральный | 96-7/8 /52 | 96-7/8 /52 | 112-0,5/ 30 | 112-0,5/ 30 | 112-0,5/ 30 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 3,6/ 1,3 | 4,5/ 1,6 | 4,5/ 1,6 | 4,5/ 1,6 | 5,2/ 2 |
| Наибольшее усилие резания при продольной/ поперечной подаче, кН | 2,22 | 6,80/ 3,7 | |||
| Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм | 1/ 0,05 | 1/ 0,05 | 1/ 0,05 | 1/ 0,05 | 1/ 0,1 |
| Перемещение на оборот лимба при продольном/ поперечном перемещении, мм | 300/ 5 | 300/ 5 | 300/ 5 | 300/ 5 | 200/ 5 |
| Цена деления лимба при перемещении резцовых салазок, мм | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Перемещение на оборот лимба при при перемещении резцовых салазок, мм | 5 | 5 | 5 | 5 | 5 |
| Задняя бабка | |||||
| Наибольшее перемещение пиноли, мм | 240 | 240 | 240 | 240 | 220 |
| Электроборудование станка | |||||
| Количество электродвигателей на станке | 3 | 3 | 3 | 3 | 3 |
| Электродвигатель главного движения, кВт/ об/мин | 14/ 1450 | 13/ 1460 | 15/ 1460 | 18,5/ 1465 | 15/ 1465 |
| Электродвигатель быстрых перемещений, кВт/ об/мин | 1,1/ 1400 | 1,1/ 1400 | 1,1/ 1400 | 1,1/ 1420 | |
| Электродвигатель насоса СОЖ, кВт/ об/мин | 0,12 | 0,12/ 2800 | 0,12/ 2800 | 0,18/ 3000 | |
| Суммарная мощность электродвигателей, кВт | 16,22 | ||||
| Габариты и масса станка | |||||
| Габариты станка (длина, ширина, высота), мм | 3550 х 1740 х 1275 | 3530 х 1680 х 1290 | 1590 х 3655 х 1420 | 5240 х 1780 х 1550 | |
| Масса станка, кг | 3800 | 4300 | 4400 | 5750 |
- Станок токарно-винторезный 1М63. Руководство по эксплуатации 1М63.00.000 РЭ, 1968
- Ремонт универсального токарно-винторезного станка 1М63 (Рязань) часть 1, 1990
- Ремонт универсального токарно-винторезного станка 1М63 (Рязань) часть 2, чертежи сменяемых деталей, 1990
- Ремонт универсального токарно-винторезного станка 1М63 (Рязань) часть 3, 1990
- Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
- Батов В.П. Токарные станки, 1978
- Белецкий Д.Г. Справочник токаря-универсала, 1987
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
- Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
- Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
- Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
- Тепинкичиев В.К. Металлорежущие станки, 1973
- Чернов Н.Н. Металлорежущие станки, 1988
Список литературы
Связанные ссылки. Дополнительная информация
Устройство цифровой индикации ф5290
Устройство цифровой индикации Ф5290
Технические характеристики устройства цифровой индикации ф5290
Устройство цифровой индикации Ф5290 (в дальнейшем — УЦИ) предназначено для контроля линейных или угловых перемещений по одной оси координат с помощью первичного измерительного преобразователя перемещений — сельсина БС-155А (в дальнейшем — сельсин), индикации положения подвижных механизмов станка или другой машины, в котором оно применяется, и используется в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.
Области применения — системы цифровой индикации.
Устройства цифровой индикации (УЦИ) Ф5290 предназначены для обработки электрических сигналов с первичных измерительных преобразователей и используются в качестве специализируемых вспомогательных комплектующих изделий в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений. Отличием УЦИ Ф5290 от Ф5291 является то, что УЦИ Ф5290 работает с датчиком перемещения типа сельсин, а УЦИ Ф5291 работает с датчиком перемещения типа линейка или угловой датчик перемещения.
По основному функциональному назначению УЦИ соответствует типу I по ГОСТ 27537.
УЦИ обеспечивает:
УЦИ обеспечивает автоматическое тестирование основных узлов при включении сетевого электропитания.
УЦИ обеспечивает индикацию отсчета перемещений в диапазоне от минус 9999999 до плюс 9999999 при контроле линейных перемещений, или от 0.00.00 до 359.59.59 при контроле угловых перемещений с индикацией отсчета в градусах, угловых минутах и секундах, или от 0 до 359, или от 0.0 до 359.9, или от 0.00 до 359.99, или от 0.000 до 359.999 при контроле угловых перемещений с индикацией отсчета в градусах, десятых, сотых, тысячных долях градуса.
В отличие от станка модели 1М63М, в станке 1м63мф101 устанавливается устройство цифровой индикации Ф5290.
Установка устройства цифровой индикации производится над коробкой скоростей и подключается к фазному напряжению переменного тока 220 В.
Датчик обратной связи соединен с поперечным ходовым винтом и контролирует его вращение, расположен на каретке станка и подключен к блоку индикации гибкой электрической связью.
Питание устройства цифровой индикации осуществляется от шкафа управления, расположенного на передней бабке сзади станка.
Устройство цифровой индикации (УЦИ) предназначено для визуального отсчета диаметра детали в цифровой форме.
При отключении вводного автомата, УЦИ обесточивается.
Датчик сельсин БС-155А гибким кабелем соединяется с устройством УЦИ, а ось датчика пластинчатой муфтой соединяется с поперечным винтом.
Перемещение рабочего инструмента на 5 мм соответствует одному обороту ходового винта, а следовательно, и ротора сельсина БС-155А. Фазовый сигнал поступает в блок индикации.
Цифровой отсчет на индикаторном табло блока, соответствующий одному обороту ротора сельсина, равен 10 мм (т.е. автоматически отображается удвоенное перемещение — диаметр).
Дискретность отсчета УЦИ составляет 10 мкм.
Нестабильность показаний не превышает ±2 мкм.
Загрузка...
