ZMM С10MSM станок токарно-винторезный серии C — технические характеристики

Zmm с10msm станок токарно-винторезный серии c — технические характеристики

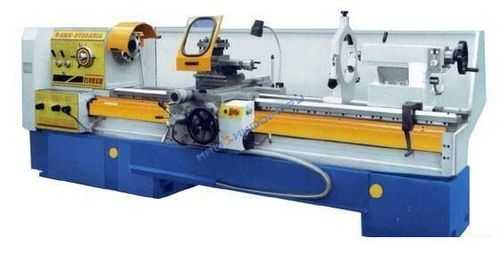

Станок С10MSM

Стандартная комплектация:
Главный двигатель 15 kW, Электрооборудование «Schneider» с панелью управления, Система охлаждения с помпой, Рабочее освещение, Гитара с зубчатым ремнем, Устройство ускоренного перемещения в 4-х направлений, Задний щит по всей длине станка, Защита патрона, Защита резцедержателя, Упорный центр шпинделя, Переходная втулка шпинделя, Упорный центр задней бабки, Переходная втулка задней бабки, 4-х позиционный резцедержатель с ключом, 3-х кулачковый патрон Ф315 мм BISON или TOS, Вращающийся центр задней бабки, Люнет подвижный, Люнет неподвижный, Руководство по эксплуатации на русском языке.

Дополнительные принадлежности и опции:
4-х кулачковый не самоцентрирующийся патрон, Планшайба, Люнет неподвижный Ф160…Ф300 мм, Люнет неподвижный Ф250…Ф400 мм, Люнет неподвижный Ф350…Ф500 мм, Роликовые пиноли для неподвижного люнета, Конусная линейка, 5-ти позиционный продольный ограничитель, Резьбоуказатель, Поводковый патрон с набором поводков, Сверлильный патрон с коническим хвостовиком, CAM-LOCK исполнение шпинделя.

			C10MS	C10MSM	C10MSH
Основные параметры	Высота центров	мм	320	370	420
	Диаметр обработки над станиной	мм	630	730	830
	Диаметр обработки над суппортом	мм	385	485	585
	Диаметр обработки над выемкой в станине	мм	820	920	1020
	Ширина направляющих	мм	520
	Расстояние между центрами	мм	1000, 1500, 2000,3000, 4000
Шпиндель	Передний конец	No	11
	Диаметр отверстия шпинделя	мм	103
	Конусное отверстие шпинделя	Metric	120
Передняя бабка	Количество скоростей шпинделя		18
	Диапазон оборотов	об/мин	8-1250
	Мощность главного привода	кВт	11(13,15)
Подачи	Количество подач		76
	Диапазон продольных подач	мм/об	0,02-8,43
	Диапазон поперечных подач	мм/об	0,01-4,23
Резьба	Количество резьб		64
	Шаг миллиметровой резьбы	мм	0,5-180
	Шаг дюймовой резьбы	вит/1	60-5/32
	Шаг модульной резьбы	мм	0,125-45
	Шаг диаметральной резьбы	DP	240-43/64
Перемещения	Ход поперечных салазок	мм	420
	Ход верхних салазок	мм	145
Пиноль	Диаметр пиноли	мм	105
	Конус пиноли	Морзе	No.6
	Ход пиноли	мм	200
Вес	Для РМЦ 2000 мм	кг	4540	4660	4780

Габариты рабочего пространства токарного станка с11мт

Эскиз суппорта станка Schaublin 13

Перечень органов управления токарного станка с11мт

Рукоятка выбора нормального и увеличенного шага при резьбонарезании
Рукоятка выбора левой и правой резьбы
Рукоятка выбора скорости шпинделя
Кнопка включения и выключения главного двигателя
Кнопка Общий стоп
Рукоятка влючения и выключения многодисковой муфты для вкючения прямого и обратного вращения шпинделя
Маховик продольного перемещения суппорта
Маховик поперечного перемещения суппорта
Рукоятка зажима резцедержки
Рукоятка влючения и выключения продольной и поперечной подачи суппорта
Болт зажима суппорта на направляющих
Маховик перемещения верхнего суппорта (резцовых салазок)
Ручка зажима пиноли задней бабки
Болт зажима задней бабки
Винт поперечного перемещения задней бабки
Болт зажима задней бабки
Маховик перемещения пиноли задней бабки
Главный выключатель
Секретная блокировка
Рукоятка управления механизмом подачи
Рукоятка управления механизмом подачи
Рукоятка выбора вида резьбы или автоматической подачи
Выключатель насоса охлаждения
Рукоятка маслораспределителя суппорта
Кнопка включения электродвигателя быстрого хода
Рукоятка включения и выключения маточной кайки
Рукоятка влючения и выключения многодисковой муфты для вкючения прямого и обратного вращения шпинделя

Про другие станки: 3Д642Е станок заточной универсальный. Паспорт, схемы, описание, характеристики

Принцип работы и особенности конструкции станка с11мт

Универсальный токарный станок С11МТ оснащен 21 прямыми и 11 обратными скоростными ступенями частоты вращения шпинделя. Скоростные ступени станка указаны в паспорте на рисунках 4-3, 4-4, 4-5 и 4-6.

В соответствии с заказом клиента станок С11МТ может быть поставлен с концом шпинделя согласно DIN55027/ISO702-III или согласно USAS B-5.9-D1/ ISO702-II (Camlock).

Токарный станок С11МТ можно настроить для нарезания метрической, дюймовой, модульной и питчевой резьбы, как это указано на лицевой табличке станка.

Шпиндельная система, зубчатые трансмиссии и другие механизмы в коробке скоростей смазываются автоматически через зубчатый масляный насос и путем разбрызгивания.

Механизмы в коробке подач смазываются автоматически поршневым масляным насосом и через разбрызгивание.

Сведения о производителе токарно-винторезного станка с11мт

Изготовитель токарно-винторезного станка С11МТ — предприятие Машстрой, г. Троян, (Mashstroy – Troyan), которое входит, в настоящее время, в станкостроительный холдинг ЗММ «Болгария Холдинг» (Zmm-Bulgaria Holding Ltd.)» — крупнейший производитель универсальных токарных станков в Европе.

Станок С11МТ, изготовленный на предприятии ЗММ Сливен АД, г. Сливен имеет больший диаметр обработки (600 мм) и более совершенную конструкцию передней бабки.

Станки, выпускаемые болгарскими станкостроительными заводами

Схема кинематическая токарно-винторезного станка с11мт

Схема кинематическая токарно-винторезного станка С11МТ. Смотреть в увеличенном масштабе

Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка.

Технические характеристики токарного станка с11мт

Наименование параметра	16К20	С11МТ	СУ-500 (CU 500)
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	Н	Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400	515	500
Высота оси центров над плоскими направляющими станины, мм	215	250	245
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220	310	300
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм	710, 1000, 1400, 2000	1000, 1500, 2000	1000, 1500, 2000
Ширина направляющих, мм		360	360
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225	212
Наибольший диаметр сверла при сверлении стальных деталей, мм	25
Наибольшая масса заготовки, обрабатываемой в центрах, кг	460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг	200
Шпиндель
Диаметр отверстия в шпинделе, мм	52	62	62
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50	60	60
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600	16..60, 125..710, 355..2000	20..100; 80..400; 400..2000
Частота вращения шпинделя в обратном направлении, об/мин	19..1900	16..76, 150..600, 425..1700	20..100; 80..400; 400..2000
Количество прямых скоростей шпинделя	22	15	21
Количество обратных скоростей шпинделя	11	8	11
Конец шпинделя по ГОСТ 12593-72	6К
Конец шпинделя по ISO702-II/USAS B5.9D1 ISO702-III/DIN 55027		8	8
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6	80	80
Диаметр фланца шпинделя, мм	170	100
Диаметр патрона, мм			250
Наибольший крутящий момент на шпинделе, Нм	1000	1000	1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935
Наибольшая длина поперечного перемещения, мм	300	246	250/ 260
Скорость быстрых продольных перемещений, мм/мин	3800	3920	3800
Скорость быстрых поперечных перемещений, мм/мин	1900	1960	1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10
Цена деления лимба продольного перемещения, мм	1
Цена деления лимба поперечного перемещения, мм	0,05
Диапазон продольных подач, мм/об	0,05..2,8	0,07..22,3	0,04..12
Диапазон поперечных подач, мм/об	0,025..1,4	0,03..11,1	0,02..6
Количество подач продольных	42	96	120
Количество подач поперечных	21	48	60
Количество нарезаемых резьб — метрических			64
Количество нарезаемых резьб — модульных			64
Количество нарезаемых резьб — дюймовых			64
Количество нарезаемых резьб — питчевых			64
Пределы шагов метрических резьб, мм	0,5..112	0,5..120	0,5..120
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5	60..1/4	60..1/4
Пределы шагов модульных резьб, модуль	0,5..112	0,125..30	0,125..30
Пределы шагов питчевых резьб, питч диаметральный	56..0,5	240..1	240..1
Наибольшее усилие, допускаемое механизмом подач на резце — продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, Н	3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	150	135	140
Перемещение резцовых салазок на одно деление лимба, мм	0,05
Наибольший угол поворота резцовых салазок, град	±90°	±90°	±90°
Цена деления шкалы поворота резцовых салазок, град	1°	1°	1°
Наибольшее сечение державки резца, мм	25 х 25	25 х 25	25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25	25	30
Число резцов в резцовой головке	4	4	4
Задняя бабка
Диаметр пиноли задней бабки, мм		70	70
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 5	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм	150	190	180
Перемещение пиноли на одно деление лимба, мм	0,1
Величина поперечного смещения корпуса бабки, мм	±15	±10	±10
Электрооборудование
Электродвигатель главного привода, кВт	11	5,5; 7,5	7,5; 11
Электродвигатель привода быстрых перемещений, кВт	0,12	0,55	0,55
Электродвигатель насоса СОЖ, кВт	0,125	0,18	0,09
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500	2490 х 1220 х 1270	2435 х 1185 х 1304
Масса станка, кг	3010	1750	2280
