Вентилирование на местах

Примечание. Если в помещении на каком-то месте есть выделения вредных газов и эту проблему можно решить с помощью общего вентилирования, то чаще всего устанавливают именно системы местной вентиляции.
Их преимущество в КПД — такое устройство требует меньших затрат электроэнергии, а кроме того, локальное решение проблемы не позволяет газам распространятся за пределы рабочего места.

• Самое основное различие между видами вентиляции местного назначение это, как уже было замечено, движение потока воздуха, следовательно, она может быть либо приточной, либо вытяжной.
• Вытяжной вариант используется в тех случаях, когда нельзя допустить распространения вредных или дурно пахнущих летучих веществ с локализованного места нахождения по всему помещению. Сущность операции состоит в улавливании этих самых веществ при помощи движения воздушного потока и выбрасывания их в открытое пространство, то есть, на улицу. В таких ситуациях речь идёт, как о невидимых газах, так и о дыме и пыли, загрязняющих близлежащее пространство.
• В домашних условиях такой тип вентиляции знаком всем в качестве кухонной вытяжки и те, кому приходилось своими руками разбирать такой агрегат, могли видеть там один или несколько вентиляторов. Их лопасти развёрнуты таким образом, что при вращении они как бы отсасывают воздух, особенно, если тот поднимается к месту тёплым потоком.

• А вот местная приточная вентиляция применяется в виде воздушного душа, где более холодные потоки воздуха направленно подаются на какие-либо детали или локальное рабочее место и за это её также называют «обдувом». Также на некоторых производствах в горячих цехах созданы настоящие оазисы, представляющие собой кабинки высотой 2-2,5м, куда нагнетается прохладный воздух, что позволяет значительно экономить энергию по сравнению с тем, как если бы пришлось охлаждать весь цех.
• Но не всегда обдув бывает холодным, он может быть также тёплым или даже горячим, например, такие воздушные заслоны создаются у печей, что на практике выглядит, как ширма, через которую не распространяется печное тепло (подобный, но более слабый эффект происходит с греющим радиатором, расположенным под окном). Для кузнечных горнов и печей разного типа агрессивный направленный приток воздуха помогает поддерживать горение или же (при большей скорости) увеличивает его интенсивность.

Примечание. Как вытяжная, так и приточная вентиляция может быть двух типов — индивидуальной или центральной.
В первом случае система располагается над одним локальным рабочим местом и имеет достаточно узкую сферу обработки.
Во втором случае система может быть расположена над группой рабочих мест.

Виды стружкоотсосов

Все централизованные системы аспирации подразделяются на несколько групп:

Внутрицеховые агрегаты

Данная группа представлена в основном компактными установками производства РФ и ЮВА, которые устанавливаются внутри производственных цехов и помещений. Устройства сбора состоят из 5ти основных частей:

• фильтровальный элемент;
• накопительный элемент;
• вентилятор;
• опорная часть;
• циклонная часть.

Данный тип пылеулавливающих агрегатов имеет наибольшее распространение среди производств деревообработки и мебельных фабрик, благодаря своим следующим преимуществам:

• компактные размеры и мобильность;
• невысокая стоимость;
• простота монтажа и обслуживания;
• невысокое энергопотребление.

Гибкие воздуховоды

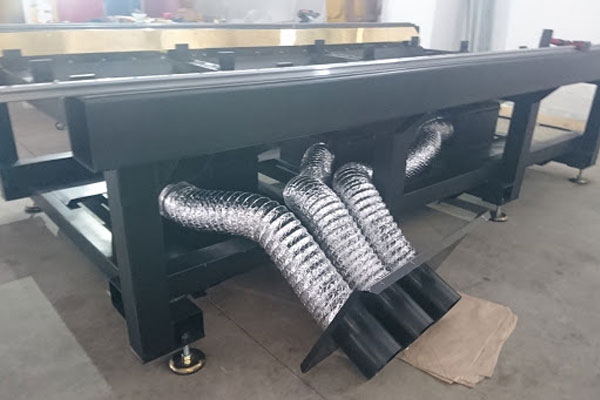

Воздуховоды являются неотъемлемой частью любой системы вентиляции. Они необходимы для соединения станка со стружкоотсосом и являются, в свою очередь, каналом, по которому транспортируется пыль, образующаяся в процессе обработки. Воздуховоды состоят из полиуретана или ПВХ.

На сайте КАМИ вы можете купить стружкоотсосы и системы аспирации производства России, Китая, Европы по доступным ценам со складов в Москве и с возможностью доставки по всей России, подробнее по телефону: 8 (800) 1000-111.

Следить за ценой

Компания осуществляет возврат согласно закону «о защите прав потребителей»

Согласно Закону РФ «О защите прав потребителей» потребитель имеет право на возврат непродовольственного товара надлежащего качества в течение 7 календарных дней с момента фактической передачи товара представителем службы доставки. Возврат товара производится, если указанный товар не был в употреблении, сохранены его потребительские свойства, фабричные ярлыки, товарный вид и т. п.

Отсутствие у потребителя документа, подтверждающего факт и условия покупки товара, не лишает его возможности ссылаться на другие доказательства приобретения товара у данного продавца.

Исключения

Потребителю может быть отказано в обмене и возврате непродовольственных товаров надлежащего качества, внесенных в Перечень товаров, не подлежащих обмену и возврату.

Ознакомиться с Перечнем вы можете по ссылке.

“>

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе trade -in:

Стружкоотсосы и централизованные системы аспирации используются на деревообрабатывающих, мебельных, металлобрабатывающих, химических, производствах и необходимы для удаления сухой неслипающейся стружки, пыли, опилок и другого загрязненного воздуха от станков, а также могут быть использованы для уборки рабочих поверхностей оборудования.

Стружкоотсосы – это необходимые устройства для всех типов промышленных производств, так как выполняют ряд важных функций:

• Своевременное удаление стружки из зоны обработки станков, что улучшает качество получаемых изделий, продлевает срок службы инструмента и комплектующих оборудования;
• Исключает попадание в воздух цеха мелкодисперсных пылей, получаемых в результате обработки материалов, что благоприятно влияет на чистоту в цехе, здоровье работников и улучшает производительность труда;

Для правильного подбора промышленных вытяжек необходимо учитывать следующие параметры станков, к которым они подбираются:

• Диаметр стружкоотсоса и их количество на каждом устройстве, к которому требуется вытяжка;
• Требуемая скорость воздушного потока;
• Объем образующихся отходов в результате обработки за час/смену/месяц

Примеры популярных моделей

Наиболее востребованы конструкции от производителей JET и ЭНКОР. Например, вытяжная установка JET DC-850 обладает следующими техническими параметрами:

• диаметр патрубка 10 см;
• производительность всасывания — 850 куб.м./ч;
• емкость мешка — 56 литров;
• потребляемая мощность — 750 Ватт.

Устройство подходит в качестве вытяжки для форматно-раскроечного станка; запуск и остановка устройства осуществляется при помощи магнитного выключателя.

Модель от российской компании — стружкоотсос ЭНКОР Корвет-61 имеет следующие показатели:

• диаметр патрубка 10 см;
• производительность всасывания — 14 куб.м./минуту;
• емкость мешка — два по 64 литра;
• потребляемая мощность — 750 Ватт.

Оснащен асинхронным двигателем, позволяющим делать даже продолжительную работу. Имеет два пылесборных мешка — тканевый и фильтрующий. На случай сбора мелкого деревянного мусора с поверхности пола в комплекте идет специальный кожух. Перемещать аппарат легко при помощи колесиков.

Рекомендуется не собирать вытяжку самостоятельно, а купить в официальном интернет-магазине выбранного производителя. Не забывайте покупать сопутствующие товары для станков — большой выбор по низкой стоимости предлагает наша компания в Санкт-Петербурге. Есть доставка по всей России. Цены можно посмотреть в прайсе на сайте.

Принцип действия вытяжки для станков по дереву

Схема работы таких установок напоминает действие стандартного бытового пылесоса с той разницей, что здесь прибор монтируется стационарно.

При запуске вентилятора в воздуховодах образуется вакуум, за счет которого всасывается воздух вместе с пылью и мелким мусором. Воздух перемещается по каналам, пропускается сквозь рабочее колесо вентилятора, после чего поступает в резервуар. Так как объем резервуара намного больше, чем каналов, то энергия воздушного потока ослабевает и частицы падают на дно емкости под воздействием силы тяжести. Бункер постепенно наполняется, после чего требуется его очистка и утилизация мусора.

Пылевые вентиляторы

Данная вентиляционная группа используется в составе централизованных аспирационных систем и пневмотранспорта для удаления и транспортировки большого количества сухой неслипающейся неабразивной стружки, опилок и пылей в оперативные бункеры-накопители.

Расчёт для вытяжных систем местного значения

По большому счёту расчет местной вытяжной вентиляции производится с помощью формул и учётом множества параметров самого помещения, температуры воздуха, вредности, мощности двигателей и так далее, хотя это касается только производства, да и то не всегда.

Зонт является самым удобным приспособлением для локальной вытяжки, особенно это касается кузнечный горнов, варочных плит, печей с открытым огнём, горячих ванн и так далее — нагретый воздух сам поднимается под купол, где и попадает в вентиляционный канал.

Отправным значением для скорости движения потока в рабочем проёме этого самого зонта принято считать значение от 0,15 до 1,25м/с. Скорость прямо пропорциональна количеству отравляющих газов и площади перекрытия — чем больше газов и меньше купол, тем интенсивнее должно быть всасывание.

Производительность агрегата (м3/час) или объём отсасываемого воздуха вычисляется по формуле L=360abv — здесь под символами a и b подразумевается периметр рабочего проёма в метрах, а под символом v скорость воздушного потока (м/с) в этом самом проёме.

Для сварочных столов и наплавочных установок также необходимы отдельные расчёты, так как над таким местом невозможно навесить вытяжной зонт (он попросту будет мешать), поэтому, здесь устанавливаются воронкообразные или щелевидные отсосы длиной от 250 мм до 350 мм, в зависимости от потребности.

В таких ситуациях применяется другая формула для расчётов, которая выглядит, как L=ko3√I, здесь уже значение ko — это коэффициент для щелевого или воронкообразного отсоса (щелевой — 12, воронкообразный — 13,2), а символом I обозначен сварочный ток в амперах (А).

Для рабочего места сварщика вентиляция такого типа может выполняться по-разному, хотя, по одному и тому же принципу, например, это может быть труба с зонтом, подведенным сбоку, но может быть и в виде решётки на рабочем столе, где газы высасываются в прямо противоположную сторону.

Второй вариант наиболее благоприятен для работающего там человека, так как в таком случае он практически не вдыхает вредные газы. Производительность агрегата по перекачке воздуха (м3/час) следует рассчитывать по количеству электродов, которые сварщик способен использовать в течение часа, а также по наличию в них каких-либо вредных веществ.

Вентиляция для заточного станка

От точильных, шлифовальных и полировальных кругов, которые установлены на соответствующих станках, при их использовании выделяется очень много пыли, поэтому вытяжная вентиляция у этих станков необходима для сохранения здоровья рабочих. Чтобы отвести пыль и меленькие частички абразивных материалов, выделяющихся во время работы, круг закрывают кожухом, который, в свою очередь, подсоединяется к воздуховоду, в конце которого находится вытяжной вентилятор определённой мощности.

Чем быстрее будет проходить воздушный поток через воздуховод, тем больше будет эффективность у защитного кожуха. Но она увеличивается еще больше, если в передней части кожуха смонтирован специальный козырёк, не позволяющий пыли и абразивным частичкам подниматься вверх (от монтажа козырька цена вентиляции намного не увеличится).

Потребность в определённой мощности вентиляции (производительность в м3/час) напрямую зависит от величины диаметра круга. Здесь используют формулу L=1000DA — значение D, это диаметр круга, а значение A, это коэффициент, зависящий от его диаметра. Так, если D=0,25м, то коэффициент равен 2, если D=0,6м, то коэффициент будет 1,8 и так далее. Между этими значениями можно находить среднее арифметическое.

Расчет концентрации пыли на участке заточки режущего инструмента

Концентрацию абразивно-металлической пыли в помещении при заточке режущего инструмента определяем по формуле:

где m — масса абразивно-металлической пыли, выделяющаяся за 20 минут работы, г;

Кмо — коэффициент эффективности местного отсоса;

Кп — коэффициент очистки пылеуловителя;

V — объем помещения, м3;

N — коэффициент неравномерности распределения пыли;

Р — коэффициент оседания пыли.

Находим m по формуле:

где М — массовое выделение пыли, г/с;

t — время работы.

M определяется по справочным данным [18], указанным в таблице

Таблица 8.13 — Массовое выделение пыли заточных станков

Специализированные системы

Данная группа представлена вытяжками для сбора отходов, образующихся в результате шлифовки металла, грунта, массива разных пород, плитных материалов, искусственного камня и других материалов ручными шлифовальными машинами и точильно-шлифовальными станками.

Централизованные системы аспирации

К особенностям данной группы оборудования относятся:

• вентиляторы с высоким напором;
• автоматическая очистка фильтровальных элементов;
• высокий класс очистки загрязненного воздуха;
• автоматическая разгрузка силосов и накопителей в машину, котельную или брикетировочный пресс;
• высокая производительность и эффективность.

Установки для аспирации этой группы чаще всего используются на деревообрабатывающих и мебельных производствах, в том числе и для четырехсторонних станков, с большими объемами отходов в смену, где требуется высокая степень автоматизации процесса удаления стружки, опилок и мелкодисперсных пылей.

Заключение

В домашних условиях расчёты вам не понадобятся, будь то вытяжка над кухонной варочной плитой или в домашней мастерской над вашим рабочим местом. Если для кухонь продаются уже готовые агрегаты, то в мастерскую местная вентиляция обычно собирается самостоятельно и её мощность обычно определяется тестированием.
