Станки дома Вальцы для листового металла и квадратной трубы
А кто как делает втулки бронзовые? Я что-то замучился, пока 6шт для своих вальцов сделал. В основном, правда, из-за того, что проходное отверстие токарника не позволяет засунуть весь прут бронзы и просто точить и отрезать втулочки, а пришлось изголяться с заготовками длиной в две втулки.
Интересует-какие зазоры делать надо, при какой подаче точить чистовой проход или лучше пользоваться разверткой, как делать смазочные канавки (на фотографиях у людей вижу спиральные даже). Я канавку делал прямую, концевой фрезой переточенной в Т-образную.
Мне нужны были втулки 30мм внутренний диаметр, 38 наружный. Цапфы валков точные шлифованные 30мм, термообработанные ТВЧ. Я по Анурьеву пытался выдержать размер отверстия во втулке 30( 0,02.. 0,04), но реально получилось несколько больше, что-то типа 30( 0,04.. 0,09), насколько это фатально? Разворачивал разверткой регулируемой.
§
afefaild
спасибо за добавление меня к своим друзьям.
aleks-irk
«Если кому моя тема существенно помогла,то я был бы не прочь взглянуть на ваши творения. Буду очень признателен,можно в личку.Сделал небольшое дополнение к станку,теперь можно гнуть квадратную трубу без вальцевания ,как на обычном трубогибе. «
Ваша тема для меня очень интересно и хорошо, поздравьления что вы делаете.
Я все еще с новый статус, так что я даже не могу загрузить фотографии в галерее. Не так давно я начал тканей зиговка машины от 0,55 до 1,2 мм, на данный момент я еще не закончил, так что я загрузил моего SkayDrayv. Если вы заинтересованы можете посмотреть и, конечно, комментировать. Для меня бы очень полезно.
http://cid-1440da16e2e1638e.photos.live.com/
§
aleks-irk, огромное спасибо!
Давно рассматриваю такой вариант станка. Заготовил валы на два станка. Скачал американского чапера, там часто мелькает такой станок. И в «раскадровке» изучал. Но вы спасли мне кучу времени, за что большое спасибо.
В станке, на мой взгляд, не помешали бы боковые ограничители, чтоб профиль не вилял, что видно на фотке.
§
Добрый день.Лет 7 использую эти запчасти в качестве привода на всякоразные валы.Это-вторичный вал от мотоцикла ИЖ.
Отпиливается шестерёнка,вставляется то,что осталось в хвостовик готового вала,обваривается и вуаля.

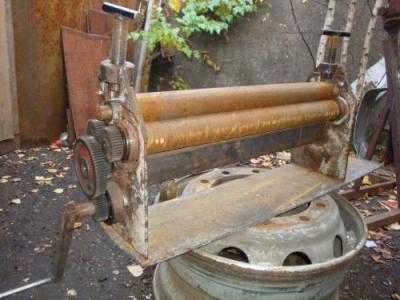

Это примитивные вальцы,собранные 5 лет назад. Гну на них ,в основном,лист 2 мм,трубу 25х50.
Достоинства,мне кажется,в относительной дешевизне и доступности запчастей,ну и звёздочки от 14 зубьев до 21 позволяют играться скоростями.
§
§
Снимаю шляпу. :friends:
Без каких либо притязаний на умные речи, вроди оценки биений вала( человек не обратил внимания, что читает тему «Самодельные станки» ), скажу честно, что мне не нравится узел поджима нижнего вала. Я бы использовал принцип, заложенный в клещах, которые использовал для взаимной фиксации деталей перед сваркой. Они есть на снимках. Должен там быть винтик для регулировки зазора, в зависимости от толщины прокатываемого материала. Привод через трос, как на ручнике в авто.
Как вариант, поставить гидравлические тормозные цилиндры.
А может я просто чего то не досмотрел?
§
Толстостенной трубы не встречал. Есть со стенкой 4мм. Думал делать подобным образом, только в центрирующих шайбах насверлить отверстий, поближе к периферии, вставить арматуру для железобетона( штук 6-10 ), обварить и залить все внутри трубы смесью для самовыравнивающихся полов, или чем то подобным. Хорошо бы предварительно растянуть арматуру.
Делают ли так?
