Токарный станок, что это такое: описание, технические характеристики, какие бывают, типы, виды

Основные технологии обработки деталей на токарно-винторезных станках

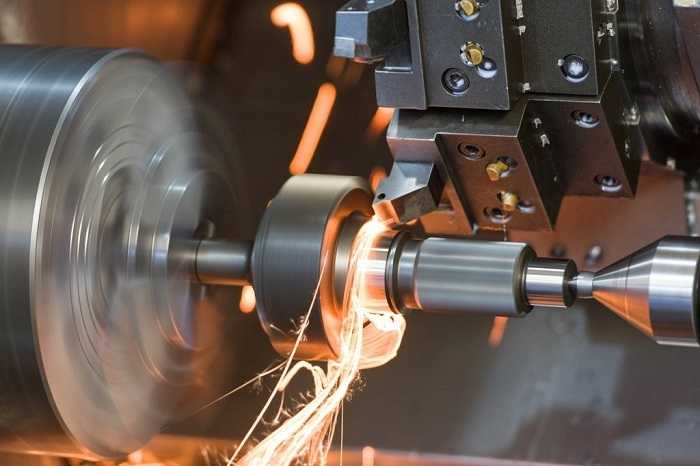

Токарное оборудование, как правило, используется для обработки внешних поверхностей цилиндрической формы. В качестве инструмента в таких ситуациях используется проходной резец. Припуск по длине обрабатываемой детали обычно составляет от 7 до 12 мм. Такой запас размера необходим для того, чтобы можно было отрезать обрабатываемую заготовку на требуемую длину и выполнить обработку ее торцов.

Для подрезки торца обрабатываемой детали могут использоваться резцы нескольких типов – упорные, прямые проходные и подрезные. Чтобы выполнить подрезку и обточить небольшие уступы на детали, применяются резцы упорного типа.

Универсальный токарный станок также позволяет прорезать на деталях канавки различной глубины. Для этих целей применяется специальный канавочный инструмент, а сама процедура осуществляется на небольших скоростях вращения шпинделя.

Отрезание готового изделия выполняется по аналогичному принципу. Заканчивают процесс отрезки в тот момент, когда диаметр перемычки в месте отреза доходит до величины порядка 2–2,5 мм. В этот момент процесс отрезания останавливается, а готовая деталь просто отламывается от заготовки.

Системы обозначения и расшифровка, что это такое?

Системы обозначения станков по металлу бывает 2 видов. Разберем номенклатуру каждого из них в отдельности:

Станки серийного производства.

Допустим, мы имеем обозначение «16К20Ф3С5». Вот, что означает каждый из символов:

• 1 – группа, к которой принадлежит станок (1 – токарная);
• 6 – тип станка (6 – лобовое оборудование; 5 – карусельное; 1 – автоматы и полуавтоматы);
• К – присутствие символа означает, что станок выполнен по модернизированному проекту;
• 20 – основной эксплуатационный параметр (он характеризует высоту его центров);
• Ф3 – тип числового программного управления;
• С5 – разновидность вычислительного устройства (ЧПУ).

Специальные, специализированные и прецизионные станки.

Допустим, мы имеем маркировку «ИР500МФ4»:

• ИР – условное обозначение завода-изготовителя;
• 500 — основной эксплуатационный параметр (характеризует высоту его центров);
• М – тип модификации;
• Ф4 – тип числового программного управления.

Основные технические характеристики

Все станки токарной группы различаются между собой по следующим выдаваемым техническим параметрам:

• максимальная частота вращения шпинделя (чем она выше, тем лучше качество обработки поверхности, выше класс чистоты);
• усилие на валу, на различных передачах (данный параметр зависит от мощности тягового электродвигателя, поэтому принято говорить об общей мощности станка);
• максимальный диаметр обрабатываемой заготовки (цифровым параметром в данном случае является показатель высоты центров станка – точек зажима заготовки;
• показатель того, к какому типу относится станок (винторезный, токарно-фрезерный, лобовый и т.д.);
• наличие и степень автоматизации (определяется наличием и «продвинутостью» модуля числового программного управления).

А вообще, основные технические характеристики токарного станка можно почерпнуть из маркировки на его шильдике (см. раздел «Системы обозначения и расшифровка»).

Автомат продольного точения

При мелкосерийном изготовлении деталей широко используются автоматы продольного точения (производительность оборудования может составлять до 40 готовых деталей за минуту). В качестве заготовок при этом может использоваться фасонный профиль, проволока, калиброванный или холоднотянутый пруток. Различают модели с подвижной и неподвижной шпиндельной бабкой.

Показать цены на автомат продольного точения

Автоматические и полуавтоматические

Полуавтоматическим называется такой тип оборудования, в котором некоторые процессы не автоматизированы. Для токарных станков это, как правило, манипуляции, связанные с загрузкой и снятием заготовок.

Полуавтоматы весьма распространены в силу своего более простого устройства, а также низкой стоимости. А на предприятиях полуавтоматические станки используются для обработки нестандартных, крупногабаритных заготовок, что и не позволяет полностью автоматизировать процесс.

Полуавтоматические станки подразделяются:

• по назначению – на специализированные и на универсальные;
• по типу обрабатываемой заготовки – на станки патронного типа и на прутковые;
• по количеству шпинделей – на одно- и многошпиндельные;
• по позиционированию шпинделя – на вертикальные и на горизонтальные.

Автоматическими называют токарные станки, в которых все основные и вспомогательные действия автоматизированы полностью (включая подачу и снятие заготовок, а также смену обрабатывающего инструмента). Автоматические токарные станки условно разделяются на 3 группы:

Автоматы с одним распределительным валом, который вращается с одной, заданной для данного режима обработки детали частотой.

1. Автоматы, распределительный вал которых имеет, как минимум, 2 частоты вращения.
2. В автоматах данного типа, кроме основного вала присутствует еще и вспомогательный, вращающийся с существенно более высокой частотой.

Винторезные

Винторезные станки обладают высокой жесткостью и точностью обработки заготовки. Станина у них, как правило, монолитная, а передняя бабка массивна и обладает повышенной жесткостью (способна выдерживать большой напор).

Шпиндель такого станка монтируется на подшипниках повышенной точности (класс «П», не ниже). Каретка суппорта имеет более удлиненную форму (на направляющих), а сам суппорт лишен поворотных частей.

Ходовой винт на металлообрабатывающем винторезном станке имеет большой диаметр, кроме того, он монтируется на роликовых подшипниках. В итоге обеспечивается:

• плавность движения каретки суппорта;
• довольно большое усилие даже на малой скорости перемещения суппорта;
• полностью исключается перекос каретки (благодаря расположению ходового винта между направляющими).

Все вместе эти меры позволяют производить нарезку резьбы по заданным параметрам с высокой точностью.

Воссоздан южный завод тяжёлого станкостроения (бывший завод имени седина) в краснодаре.

ООО «Южный завод тяжелого станкостроения» (ЮЗТС). ЮЗТС создан на базе легендарного завода им. Г.М. Седина и собрал в свои ряды специалистов бывшего Завода им. Г.М. Седина (ЗАО «Станкозавод СЕДИН», ООО «СП Седин-Шисс» и других), имеющих колоссальный опыт работы в области станкостроения. Коллектив ООО «ЮЗТС» является преемником сединской инженерной школы.

В настоящее время завод изготавливает тяжелые обрабатывающие центры для обработки сложных габаритных деталей. Эти обрабатывающие центры будут решать сложнейшие технологические задачи для нужд различных предприятий машиностроения.

Сфера деятельности завода — это полный цикл создания станка, от его проектирования до воплощения в металле.

Введён в эксплуатацию третий корпус завода «Станкомашстрой» в Пензе.

https://www.youtube.com/watch?v=SNAKlrlLhR8

Семь лет назад в этом городе вообще не было станкостроения, а теперь Пенза превращается в один из центров российского станкостроения. Реконструируется машиностроительный комплекс в Твери.

Там будет солидная площадка в 20 000 квадратных метров. Уже сегодня тверской «Станкомашкомплекс» выпускает станки с ЧПУ токарно-фрезерной группы. Завод «Дельта-Тест» во Фрязине производит лазерные и электроэрозионные станки с ЧПУ. Здесь принципиально новые технологические подходы.

Есть заводы в Коврове, Барнауле, Челябинске и Коломне.

В 2020 году Россия поставила свою продукцию в 64 страны мира. В том числе в Германию, Италию, Великобританию, США, Японию, Южную Корею.

Генри модсли (maudslay henry 1771-1831)

Английский механик и промышленник. Создал токарно-винторезный станок с механизированным суппортом (1797), механизировал производство винтов, гаек и др. Ранние годы провел в Вулвиче под Лондоном.В 12 лет стал работать набивальщиком патронов в Вулвичском арсенале, а в 18 лет он лучший кузнец арсенала и слесарь-механик, в мастерской Дж.

Брама — лучшей мастерской Лондона. Позже открыл собственную мастерскую, потом завод в Ламбете.Создал «Лабораторию Модсли». Дизайнер. Машиностроитель. Создал механизированный суппорт токарного станка, собственной конструкции. Придумал оригинальный набор сменных зубчатых колес.

Какие классы точности существуют и чем отличаются?

Классом точности называют обобщенную характеристику средств измерений, которая определяется пределом погрешностей (основных и дополнительных), а также рядом свойств, оказывающих влияние на точность измерений, производимых с их помощью.

Пределом погрешности является наибольшая погрешность измерительного прибора, при котором он является годным к измерению. Предел допускаемой основной погрешности выражается в форме:

• абсолютной;
• относительной;
• приведенной

Погрешности. Класс характеризует свойство точности проведения измерений с помощью данного прибора. А точность средств измерения — это качество измерительного прибора, которое свидетельствует о близости погрешности проводимых измерений к нулю.

Если же речь идет о классе точности, который обеспечивает, к примеру, токарный станок, то здесь имеется в виду класс чистоты поверхности детали, которую данное оборудование способно обеспечить в процессе обработки заготовки.

Измерительные приборы, а также обрабатывающее оборудование имеет следующие классы точности: 0,01; 0,015; 0,02; 0,025; 0,04; 0,05; 0,1; 0,15; 0,2; 0,25; 0,4; 0,5; 0,6; 1,0; 1,5; 2,0; 2,5; 4,0; 5,0; 6,0. Кроме того, выделяют несколько категорий классов точности:

Карусельные

Такие станки используются для обработки стальных деталей, до 1,5 м в диаметре. В этом случае задействуются одностоечные станки. Данное оборудование имеет следующие узлы:

• вертикальная станина на круглом основании, на которой и происходит крепление обрабатываемой заготовки;
• вертикальная направляющая для движения суппорта (как правило, револьверного типа; чаще всего – пятигранная, то есть, рассчитанная на крепление 5 разновидностей обрабатывающего инструмента);
• круглый стол и планшайба с 4-мя независимо регулируемыми кулачками.

Суппорты могут перемещаться как вертикально (по направляющей), так и поперечно, регулируя глубину обработки заготовки. Такой станок оборудуется коробкой скоростей для изменения частоты вращения заготовки.

Кроме того, скорость перемещения суппорта тоже может изменяться (регулироваться). Для повышения эргономичности управления оборудованием такой станок оснащается подвесной кнопочной станцией.

Классификация универсальных токарных станков

Виды токарно-винторезных станков выделяют в зависимости от нескольких параметров, к числу которых относятся:

• масса оборудования;
• максимальная длина детали, допускаемой к обработке на токарно-винторезном станке;
• максимальный диаметр такой детали.

Длина детали, обрабатываемой на токарно-винторезном станке той или иной модели, зависит от того, какое расстояние выдержано между его центрами. Если рассматривать диаметр заготовки, которую позволяет обрабатывать конкретный универсальный токарно-винторезный станок, то данный параметр находится в диапазоне от 100 до 4000 мм.

Универсальные токарные станки могут иметь различный вес. Так, по данному параметру оборудование относят к одной из следующих категорий:

• тяжелые станки, вес которых может доходить до 400 тонн (на токарно-винторезных станках данной категории можно обрабатывать детали с диаметром 1600–4000 мм);
• станки весом до 15 тонн (на таком оборудовании можно обрабатывать детали диаметром 600–1250 мм);
• оборудование массой до 4 тонн (с допустимым диаметром обрабатываемых деталей 250–500 мм);
• легкие станки, вес которых не превышает 0,5 тонн (на таком оборудовании можно обрабатывать детали с диаметром 100–200 мм).

Легкий универсальный токарный станок — это настольная модель, которая используется, как правило, в домашних мастерских или на небольших предприятиях.

Наиболее распространенными типами предприятий с такими токарно-винторезными станками являются:

• опытно-экспериментальные участки предприятий различных отраслей промышленности;
• предприятия, занимающиеся производством часовых механизмов;
• заводы, выпускающие приборы и контрольно-измерительное оборудование.

Токарно-винторезными станками тяжелой группы оснащают предприятия энергетической и машиностроительной отрасли. Устройства этого типа также применяют для обработки элементов специальных механизмов и узлов – деталей:

• турбинных механизмов;
• для оснащения железнодорожного транспорта (колесных пар и др.);
• для комплектации тяжелого прокатного оборудования.

Однако наибольшее распространение получили токарно-винторезные станки, относящиеся к средней категории. Именно за счет использования таких станков можно выполнять получистовые и чистовые металлообрабатывающие операции, а также нарезать резьбы различных категорий.

Универсальный токарный станок, относящийся к средней категории, обладает целым рядом весомых преимуществ: широкий диапазон подач рабочего инструмента и частот вращения шпинделя, высокая жесткость конструкции и мощность двигателя, позволяющая выполнять широкий перечень работ с заготовками из металла и других материалов.

Токарно-винторезные станки средней категории, кроме того, оснащаются различными механизмами и приспособлениями, которые значительно расширяют их функционал, позволяют делать обработку с большей точностью, делают труд обслуживающего персонала более комфортным и безопасным.

Отдельно следует сказать о токарно-винторезных станках с числовым программным управлением (ЧПУ), которые в советское время выпускались одновременно несколькими предприятиями. Такими станками, как правило, оснащались предприятия, которые занимались выпуском большой номенклатуры мелкосерийной продукции.

Конструктивные элементы станков токарно-винторезной группы

Любой токарно-винторезный станок, относящийся к категории универсального оборудования, позволяет выполнять следующие виды обработки деталей из различных материалов:

• развертывание отверстий;
• обтачивание и растачивание поверхностей различной конфигурации: фасонных, конических, цилиндрических;
• выполнение зенкерования и сверления;
• обработка торцов и их подрезка;
• нарезание резьбы различного типа.

Универсальный токарно-винторезный станок любой модели состоит из типовых узлов и механизмов, к которым относятся:

Что характерно, конструктивные элементы токарно-винторезных станков разных моделей имеют не только одинаковое наименование, но и одинаковое расположение. К примеру, станки данной категории, выпущенные разными производителями (в том числе обладающие числовым программным управлением), практически идентичны по своей конструкции.

Для обеспечения управления всеми рабочими системами в оснащение токарно-винторезных станков входят различные рукоятки и рычаги. Сюда, в частности, относятся:

• рукоятка, за счет которой выполняется изменение скорости вращения шпинделя;
• орган управления, отвечающий за выбор параметров нарезаемой резьбы (шаг и подача);
• рукоятка, отвечающая за выбор категории шага нарезаемой резьбы — увеличенного или нормального;
• орган управления, определяющий направление движения салазок (продольное или поперечное);
• рукоятка для управления верхними салазками;
• элемент управления для включения и отключения вращения ходового винта;
• управляющий элемент для выбора направления нарезаемой резьбы;
• включение и отключение основного двигателя;
• элемент, отвечающий за фиксацию пиноли и автоматический запуск продольной подачи;
• так называемый штурвал, который отвечает за передвижение пиноли;
• орган управления параметрами подачи;
• управления параметрами перемещения суппорта;
• элемент, отвечающий за фиксацию задней бабки;
• элемент управления направлением движения шпинделя, а также его остановкой.

Лобовое и винторезное оборудование

Лобовые токарные станки в настоящее время не имеют широкого распространения. Главным образом, они встречаются на судостроительных предприятиях, а также в ремонтных цехах. Это узкоспециализированный вид оборудования (предназначенный для обработки коротких заготовок) чей диаметр превышает длину, однако, не настолько, чтобы присутствовала необходимость использовать карусельный тип оборудования.

Кроме того, на лобовых токарных станках отсутствует задняя бабка и обрабатывается, преимущественно, торцевая поверхность заготовки (то есть, работа осуществляется «в лоб» — отсюда и название).

Винторезный токарный станок оборудуется ходовым винтом, а также ходовым валиком и предназначен он для нарезания резьбы на заготовке во время движения суппорта вдоль оси станка. Однако эта станочная специализация не накладывает ограничений на любые другие виды токарных работ. Тем не менее, такие станки эксплуатируются, преимущественно, при мелкосерийном производстве.

Многорезцовые и полировальные

Характерной особенностью многорезцовых станков является их высокая производительность. На станине крепятся сразу несколько суппортов, где закрепляются резцы (иной инструмент здесь не закрепить).

Механизмы подачи на каждом суппорте, которые, как правило, еще и оборудуются вариаторами скорости их перемещения, обеспечивают обработку вращающейся, зажатой в патроне детали на каждом («ответственном») участке ее длины.

Как следствие, такие станки:

• горизонтального типа;
• рассчитаны на обработку длинномерных заготовок;
• экономически целесообразны при поточной обработке стандартных деталей.

Главной характерной отличительной чертой токарно-полировальных станков является высокая скорость вращения патрона с зажатой в нем заготовкой. Кроме того, поперечный ход суппорта имеет очень маленький шаг резьбы (чтобы углубить его, хотя бы на миллиметр, потребуется провернуть ручку несколько десятков раз).

Такое оборудование нужно для поднятия класса чистоты обработки поверхности, а это требует:

• максимально возможной частоты вращения обрабатываемой заготовки;
• минимального тормозящего эффекта, для чего стружка снимается на минимальную толщину.

В современных моделях полировальных станков используется вибрационный эффект резца.

Многошпиндельные

Многошпиндельными называются токарные станки с несколькими шпинделями для крепления как обрабатываемой заготовки, так и обрабатывающего инструмента. Обработка детали на таком станке может происходить как одновременно (то есть, с участием всех шпинделей), так и последовательно (то есть, одновременно только с использованием одного шпинделя).

Многошпиндельными, как правило, бывают автоматические токарные станки. В современных токарных «мультиобрабатывающих» центрах предусмотрены не только шпинделя с разной частотой вращения, но и приспособленные для применения на них различного типа оборудования (сверл фрез, резцов). То есть, каждый шпиндель имеет свой порог усилия.

Многошпиндельные токарные станки

Оборудование используется для обработки заготовок со сложной геометрией, которые изготовлены из труб, холоднотянутых прутков любого сечения, в рамках серийного производства.

Высокая производительность обеспечивается за счёт большой мощности привода.

При разработке моделей многошпиндельных токарных станков предусматривается использование конструкций повышенной жёсткости. Оборудование способно выполнять одновременно несколько технологических операций.

Показать цены на многошпиндельные токарные станки

Нартов андрей константинович (1683 — 1756)

Деятель времени Петра Великого. Русский механик и изобретатель. Учился в Школе математических и навигацких наук в Москве. Около 1718 года был послан царем за границу для усовершенствования в токарном искусстве и «приобретения знаний в механике и математике».

По указанию Петра I, Нартов вскоре был переведен в Петербург и назначен личным токарем царя в дворцовой токарной мастерской.Работая здесь в 1712-1725, Нартов изобрел и построил ряд совершенных и оригинальных по кинематической схеме токарных станков (в том числе копировальных), часть которых была снабжена механическими суппортами.

Настольные токарные станки

Для установки оборудования используется специальный стол. Мини-станки отличаются сравнительно небольшими габаритными размерами и весом.

С их помощью выполняется обработка заготовок из дерева, металла, пластика. Их основные функции – расточка, сверление, фрезеровка.

В большинстве случаев оборудование этого типа используется для мелкосерийного производства или в частных мастерских. Станки востребованы благодаря невысокой стоимости и низкому энергопотреблению.

Показать цены на настольные токарные станки

Общие правила техники безопасности

Разделим правила безопасности на 2 больших раздела:

Как следует поступать оператору станка:

1. Одежда оператора во время работы на станке должна быть застегнута на все пуговицы. Не должно быть свободно болтающихся шнурков. (Наверное, все помнят юмористический предупреждающий плакат: «Чтоб на вал не накрутило, закатай рукав,…»).
2. Перед включением станка следует провести его техническое обследование.
3. Выполнение всех действий на станке должно происходить лишь в соответствии с подробным технологическим процессом обработки заготовки.

Категорически запрещается:

• начинать работу во время обследования и наладки станка;
• эксплуатировать станок со значительно изношенными центрами;использовать сколь угодно мало, но дефективный режущий инструмент;
• в случае отсутствия должной квалификации пытаться исправить проблемы в электрической аппаратуре станка;
• отходить от работающего станка или же поручать работу на нем третьим (неподготовленным) лицам.

Револьверные

Это универсальные станки в современном понимании этого слова. В резцедержателях револьверообразной головки станка зажимаются различные инструменты. Это могут быть резцы, сверла или фрезы.

В патроне зажимается заготовка и за каждый проход она обрабатывается одним инструментом. После каждого прохода головка поворачивается (наподобие барабана револьвера – отсюда и название) и заготовка обрабатывается следующим инструментом.

Как можно понять, такие станки дают большое преимущество, выражающееся в экономии времени при смене инструмента и заготовки. Однако экономически оправданным использование такого оборудования является лишь в случае необходимости разноплановой обработки деталей на потоке.

Советы по выбору оборудования

Выбор станка по металлу всегда основывается на особенностях его будущего применения. Именно от этого зависят его рабочие характеристики (мощность, электрические параметры, перечень доступных функций, точность, габаритные размеры).

Особое внимание стоит уделить следующим факторам:

• Функционал. Стоит заранее продумать перечень технологических операций, которые потребуются для выполнения производственных задач.
• Уровень автоматизации. Чем он выше, тем дороже будет стоит оборудование. Но с повышением уровня автоматизации увеличивается и точность выполняемых операций, их сложность и скорость.
• Инструментальное оснащение станка. Важно принимать во внимание минимальные и максимальные размеры обрабатываемых заготовок, величину перемещения по осям, предельная величина диаметра над суппортом и станиной, скорость вращения шпинделя.
• Программное обеспечение. При покупке металлообрабатывающего станка с ЧПУ принципиально важным становится способность оборудования работать в комплексе с другими устройствами, его совместимость с технологиями CAD/CAM.
• Компания-изготовитель. При выборе любой техники важно, чтобы производителем оказывалось полноценное гарантийное и сервисное обслуживание, в ходе эксплуатации не возникало проблем с поставкой комплектующих или расходных материалов.

Советы по выбору токарного оборудования

Прежде чем приобрести токарный станок по металлу, определитесь с задачами, которые он должен выполнять. Если требуется мелкосерийное производство, с частой сменой конструкции деталей и их сложной формой, стоит задуматься о приобретении станка с ЧПУ.

Если вы производитель, ориентированный на маленькие партии простых деталей, достаточно устройства с ручным управлением. Выбирать лучше из проверенных популярных моделей типа описанного выше 16В20.

Для домашней мастерской подойдет небольшой токарный станок массой до 350 кг, типа того ж ТВ4. Эти машины производства России (вернее еще СССР) без ремонтов способны работать по 50 лет, поэтому выбрать под свой бюджет можно из числа б/у.

Если вы производитель крупных изделий, сначала определитесь с максимальным весом и длиной обработки детали. Если бюджет позволяет приобретение нового токарного станка, для переговоров по заказу оборудования лучше выехать непосредственно к изготовителю.

Расценки

Стоимость хорошего станка сопоставима с ценой престижного автомобиля, но в отличие от последнего, кроме имиджа он способен дать немалую пользу.

Современные с чпу

Здесь речь уже идет даже не об отдельных станках, а о целых токарных обрабатывающих центрах. Оборудование с числовым программным управлением способны за одну установку заготовки производить с ней все возможные операции, обрабатывая сразу несколько поверхностей. Характерными чертами таких центров являются:

• осуществление обработки в закрытой камере, без участия и контроля человека;
• замена режущего инструмента осуществляется автоматически;
• человеческий фактор сводится к грамотной разработке виртуального чертежа – CAD-модели требуемой детали.

А дальше нужно будет лишь поместить в специальный бокс заготовку и забрать готовую деталь.

Станки с бесступенчатым приводом

Бесступенчатый привод обеспечивает токарное оборудование возможностью непрерывного изменения частоты вращения шпинделя. При помощи данного агрегата можно осуществлять обработку внутренней и внешней поверхности заготовок. При этом весь рабочий процесс происходит при наличии самых лучших скоростных параметров.

Также станки с бесступенчатым приводом отличаются долгим сроком службы, простотой управления и надежностью. Отчасти это обеспечивается отсутствием коробки скоростей. Регулировка частоты вращения шпинделя происходит механическим, электрическим и гидравлическим путем.

Станки с чпу

Числовое программное управление позволяет добиться высокой точности обработки заготовок и повышенной производительности. Автоматизация всех процессов существенно облегчает процесс эксплуатации оборудования.

Управление рабочими процессами производится одним из трех способов:

• контурно (станок работает непрерывно в соответствии с заложенными пользователем параметрами);
• по прямоугольному контуру (актуальны при необходимости обработки деталей ступенчатой формы, поперечная и продольная передача в них переключается в автоматическом режиме);
• позиционно (в этом случае предусматривается, что механизм изначально будет расположен в заданной начальной точке, только после этого начинается обработка).

В работе станков с ЧПУ используются самонастраивающиеся, замкнутые или разомкнутые системы. Они отличаются между собой принципом приёма информации, считывающим и измеряющим механизмом.

Показать цены на станки с ЧПУ

Суппорт токарного станка

Одним из важнейших достижений машиностроения в начале XIX века стало распространение металлорежущих станков с суппортами — механическими держателями для резца. Введение суппорта разом повлекло за собой усовершенствование и удешевление всех машин, дало толчок к новым усовершенствованиям и изобретениям.

Суппорт предназначен для перемещения во время обработки режущего инструмента, закрепленного в резцедержателе. Он состоит из нижних салазок (продольного суппорта) 1, которые перемещаются по направляющим станины с помощью рукоятки 15 и обеспечивают перемещение резца вдоль заготовки.

На нижних салазках по направляющим 12 перемещаются поперечные салазки (поперечный суппорт) 3, которые обеспечивают перемещение резца перпендикулярно оси вращения заготовки (детали).На поперечных салазках 3 расположена поворотная плита 4, которая закрепляется гайкой 10.

По направляющим 5 поворотной плиты 4 перемещаются (с помощью рукоятки 13) верхние салазки 11, которые вместе с плитой 4 могут поворачиваться в горизонтальной плоскости относительно поперечных салазок и обеспечивать перемещение резца под углом к оси вращения заготовки (детали).

Резцедержатель (резцовая головка) 6 с болтами 8 крепится к верхним салазкам с помощью рукоятки 9, которая перемещается по винту 7. Привод перемещения суппорта производится от ходового винта 2, от ходового вала, расположенного под ходовым винтом, или вручную. Включение автоматических подач производится рукояткой 14.

Устройство поперечного суппорта показано на рисунке ниже. По направляющим продольного суппорта 1 ходовым винтом 12, оснащенным рукояткой 10, перемещаются салазки поперечного суппорта. Ходовой винт 12 закреплен одним концом в продольном суппорте 1, а другим — связан с гайкой (состоящей из двух частей 15 и 13 и клина 14), которая крепится к поперечным салазкам 9. Затягивая винт 16, раздвигают (клином 14) гайки 15 и 13, благодаря чему выбирается зазор между ходовым винтом 12 и гайкой 15.

Токарный станок имеет весьма древнюю историю, причем с годами его конструкция менялась очень незначительно. Приводя во вращение кусок дерева, мастер с помощью долота мог придать ему самую причудливую цилиндрическую форму. Для этого он прижимал долото к быстро вращающемуся куску дерева, отделял от него круговую стружку и постепенно давал заготовке нужные очертания.

В деталях своего устройства станки могли довольно значительно отличаться друг от друга, но вплоть до конца XVIII века все они имели одну принципиальную особенность: при обработке заготовка вращалась, а резец находился в руках мастера.Исключения из этого правила были очень редкими, и их ни в коем случае нельзя считать типичными для этой эпохи.

Например, держатели для резца получили распространение в копировальных станках. С помощью таких станков работник, не обладавший особыми навыками, мог изготовлять затейливые изделия очень сложной формы. Для этого пользовались бронзовой моделью, имевшей вид изделия, но большего размера (обычно 2:1). Нужное изображение получали на заготовке следующим образом.

Станок оборудовался двумя суппортами, позволявшими вытачивать изделия без участия руки работника: в одном был закреплен копировальный палец, в другом — резец. Неподвижный копировальный палец имел вид стержня, на заостренном конце которого помешался маленький ролик.

К ролику копировального пальца специальной пружиной постоянно прижималась модель. Во время работы станка она начинала вращаться и в соответствии с выступами и впадинами на своей поверхности совершала колебательные движения.Эти движения модели через систему зубчатых колес передавались вращающейся заготовке, которая повторяла их.

Заготовка находилась в контакте с резцом, подобно тому, как модель находилась в контакте с копировальным пальцем. В зависимости от рельефа модели заготовка то приближалась к резцу, то удалялась от него. При этом менялась и толщина стружки. После многих проходов резца по поверхности заготовки возникал рельеф, аналогичный имевшемуся на модели, но в меньшем масштабе.

Копировальный станок был очень сложным и дорогим инструментом. Приобрести его могли лишь весьма состоятельные люди. В первой половине XVIII века, когда возникла мода на точеные изделия из дерева и кости, токарными работами занимались многие европейские монархи и титулованная знать.

Для них большей частью и предназначались копировальные станки.Но широкого распространения в токарном деле эти приспособления не получили. Простой токарный станок вполне удовлетворял всем потребностям человека вплоть до второй половины XVIII века.

Однако с середины столетия все чаще стала возникать необходимость обрабатывать с большой точностью массивные железные детали. Валы, винты различной величины, зубчатые колеса были первыми деталями машин, о механическом изготовлении которых встал вопрос тотчас же после их появления, так как они требовались в огромном количестве.

Особенно остро нужда в высокоточной обработке металлических заготовок стала ощущаться после внедрения в жизнь великого изобретения Уатта. Изготовление деталей для паровых машин оказалось очень сложной технической задачей для того уровня, которого достигло машиностроение XVIII века.

Обычно резец укреплялся на длинной крючкообразной палке. Рабочий держал его в руках, опираясь как на рычаг на специальную подставку. Этот труд требовал больших профессиональных навыков и большой физической силы. Любая ошибка приводила к порче всей заготовки или к слишком большой погрешности обработки.

В 1765 году из-за невозможности рассверлить с достаточной точностью цилиндр длиной в два фута и диаметром в шесть дюймов Уатт вынужден был прибегнуть к ковкому цилиндру. Расточка цилиндра длиною в девять футов и диаметром в 28 дюймов допускала точность до «толщины маленького пальца».

С начала XIX века начался постепенный переворот в машиностроении. На место старому токарному станку один за другим приходят новые высокоточные автоматические станки, оснащенные суппортами. Начало этой революции положил токарный винторезный станок английского механика Генри Модсли, позволявший автоматически вытачивать винты и болты с любой нарезкой.

Нарезка винтов долго оставалась сложной технической задачей, поскольку требовала высокой точности и мастерства. Механики давно задумывались над тем, как упростить эту операцию. Еще в 1701 году в труде Ш. Плюме описывался способ нарезки винтов с помощью примитивного суппорта.

Для этого к заготовке припаивали отрезок винта в качестве хвостовика. Шаг напаиваемого винта должен был быть равен шагу того винта, который нужно было нарезать на заготовке. Затем заготовку устанавливали в простейших разъемных деревянных бабках; передняя бабка поддерживала тело заготовки, а в заднюю вставлялся припаянный винт.

При вращении винта деревянное гнездо задней бабки сминалось по форме винта и служило гайкой, вследствие чего вся заготовка перемещалась в сторону передней бабки. Подача на оборот была такова, что позволяла неподвижному резцу резать винт с требуемым шагом.

Подобного же рода приспособление было на токарно-винторезном станке 1785 года, который был непосредственным предшественником станка Модсли. Здесь нарезка резьбы, служившая образцом для изготавливаемого винта, наносилась непосредственно на шпиндель, удерживавший заготовку и приводивший ее во вращение.

(Шпинделем называют вращающийся вал токарного станка с устройством для зажима обрабатываемой детали.) Это давало возможность делать нарезку на винтах машинным способом: рабочий приводил во вращение заготовку, которая за счет резьбы шпинделя, точно так же как и в приспособлении Плюме, начинала поступательно перемещаться относительно неподвижного резца, который рабочий держал на палке.

https://www.youtube.com/watch?v=07vZ1FlUyNU

Таким образом, на изделии получалась резьба, точно соответствующая резьбе шпинделя. Впрочем, точность и прямолинейность обработки зависели здесь исключительно от силы и твердости руки рабочего, направлявшего инструмент. В этом заключалось большое неудобство. Кроме того, резьба на шпинделе была всего 8-10 мм, что позволяло нарезать только очень короткие винты.

Винторезный станок, сконструированный Модсли, представлял собой значительный шаг вперед. История его изобретения так описывается современниками. В 1794-1795 годах Модсли, еще молодой, но уже весьма опытный механик, работал в мастерской известного изобретателя Брамы.

Перед Брамой и Модсли стояла задача увеличить число деталей, изготавливаемых на станках. Однако старый токарный станок был для этого неудобен. Начав работу по его усовершенствованию, Модсли в 1794 году снабдил его крестовым суппортом.

Нижняя часть суппорта (салазки) устанавливались на одной раме с задней бабкой станка и могла скользить вдоль ее направляющей. В любом ее месте суппорт мог быть прочно закреплен при помощи винта. На нижних салазках находились верхние, устроенные подобным же образом. С помощью них резец, закрепленный винтом в прорези на конце стального бруска, мог перемещаться в поперечном направлении.

Движение суппорта в продольном и поперечном направлениях происходило с помощью двух ходовых винтов. Подвинув резец с помощью суппорта вплотную к заготовке, жестко установив его на поперечных салазках, а затем перемещая вдоль обрабатываемой поверхности, можно было с большой точностью срезать лишний металл.

При этом суппорт выполнял функцию руки рабочего, удерживающего резец. В описываемой конструкции, собственно, не было еще ничего нового, но она была необходимым шагом к дальнейшим усовершенствованиям.Уйдя вскоре после своего изобретения от Брамы, Модсли основал собственную мастерскую и в 1798 году создал более совершенный токарный станок.

Этот станок стал важной вехой в развитии станкостроения, так как он впервые позволил автоматически производить нарезку винтов любой длины и любого шага.Слабым местом прежнего токарного станка было то, что на нем можно было нарезать только короткие винты.

Иначе и быть не могло ведь там не было суппорта, рука рабочего должна была оставаться неподвижной, а двигалась сама заготовка вместе с шпинделем. В станке Модсли заготовка оставалась неподвижной, а двигался суппорт с закрепленным в нем резцом.Для того чтобы заставить суппорт перемещаться на нижних салазках вдоль станка, Модсли соединил с помощью двух зубчатых колес шпиндель передней бабки с ходовым винтом суппорта.

Вращающийся винт вкручивался в гайку, которая тянула за собой салазки суппорта и заставляла их скользить вдоль станины. Поскольку ходовой винт вращался с той же скоростью, что и шпиндель, то на заготовке нарезалась резьба с тем же шагом, что была на этом винте.

Для нарезки винтов с различным шагом при станке имелся запас ходовых винтов.Автоматическое нарезание винта на станке происходило следующим образом. Заготовку зажимали и обтачивали до нужных размеров, не включая механической подачи суппорта. После этого соединяли ходовой винт со шпинделем, и винтовая нарезка осуществлялась за несколько проходов резца.

В 1800 году Модсли внес замечательное усовершенствование в свой станок – взамен набора сменных ходовых винтов он применил набор сменных зубчатых колес, которые соединяли шпиндель и ходовой винт (их было 28 с числом зубьев от 15 до 50).На своем станке Модсли выполнял нарезку резьб с такой изумительной точностью и аккуратностью, что это казалось современникам почти чудом.

https://www.youtube.com/watch?v=tHQy2bsRJZ0

Он, в частности, нарезал регулировочные винт и гайку для астрономического прибора, который в течение долгого времени считался непревзойденным шедевром точности. Винт имел пять футов длины и два дюйма в диаметре с 50-ю витками на каждый дюйм. Резьба была такой мелкой, что ее невозможно было рассмотреть невооруженным глазом.

В скором времени усовершенствованный Модсли станок получил повсеместное распространение и послужил образцом для многих других металлорежущих станков. В 1817 году был создан строгальный станок с суппортом, позволивший быстро обрабатывать плоские поверхности. В 1818 году Уитни придумал фрезерный станок. В 1839 году появился карусельный станок и т.д.

Токарно-винторезный

Все виды токарных станков из данной группы являются универсальными, поэтому они широко используются на серийных и единичных производствах.

С их помощью можно выполнять различные операции – нарезание резьбы (модульной, метрической, дюймовой), всевозможная обработка металлических заготовок.

В перечень основных конструктивных элементов данного станка входят:

Токарно-карусельные станки

Оборудование используется для работы с крупногабаритными заготовками. Среди их ключевых особенностей стоит выделить возможность:

• использования станка для формирования пазов любой конфигурации;
• нарезания резьбы;
• точения конических или цилиндрических поверхностей;
• выполнения операций по подрезке торца, фрезеровке, шлифовке.

При условии дополнительного оснащения станка, с его помощью можно обточить фасонные поверхности с использованием копира.

Во время работы оборудования заготовка фиксируется на планшайбе, от диаметра которой напрямую зависят габаритные размеры агрегата. По данному параметру различают одностоечные (до 2000 мм) или двухстоечные модели (более 2000 мм).

Показать цены на токарно-карусельные станки

Токарно-револьверные станки

Оборудование револьверной группы используется для обработки деталей, выполненных из калиброванного прутка. С их помощью можно выполнить длинный список технологических операций. В них входит фасонное точение, расточка, развертывание, нарезание резьбы, зенкерование, сверление.

Инструменты крепятся на станке при помощи специального держателя. В зависимости от модификации оборудования он может быть приводным или статическим (первый вариант отличается большей функциональностью).

Показать цены на токарно-револьверные станки

Токарно-фрезерные обрабатывающие центры

Центр представляет собой многофункциональное устройство с электронным программируемым оборудованием и сложной кинематикой.

Предлагаются модели с вертикальным или горизонтальным вращением шпинделя.

В первом случае есть возможность обработки заготовок с высокими массогабаритными параметрами. Такие обрабатывающие центры оснащаются внешней системой охлаждения, благодаря чему производительность станка существенно увеличивается за счёт повышения скорости вращения деталей.

Большинство моделей с вертикальным вращением шпинделя имеют функцию автоматической смены режущих инструментов. При горизонтальном расположении центры часто оснащаются наклонно-поворотными или поворотными столами. Для смены инструментов используются механизмы ленточного типа.

Подобные обрабатывающие центры отличаются наличием системы гашения вибрационных воздействий, возможность использования в работе до 120 инструментов, благодаря гусеничной системе крепления.

Показать цены на токарно-фрезерные обрабатывающие центры

Трубонарезные агрегаты

Станки представляют собой узкоспециализированное оборудование, применяемое только для резки стальных труб. Они широко используются в геологоразведке, газо- и нефтедобывающей отрасли, других отраслях промышленности.

Схема работы агрегатов с ЧПУ заключается в следующем: вначале производится фиксация заготовки в патроне, затем производится установка программы для автоматизированного устранения дефектов.

При необходимости выполнения дополнительных операций станок оснащается патронами нужного типа, револьверной головкой, резцерезкой.

Показать цены на трубонарезные агрегаты
