Токарный станок 1К62: технические характеристики, схемы устройства

Что можно производить на токарно-винторезном станке 1к62

Возможности промышленных агрегатов типа 1К62 очень широки. С их помощью удается:

• Обтачивать детали из металла небольшого диаметра и малого веса.
• Растачивать заготовки габаритной величины и приличной массы.
• Производить точение дисковых заготовок и валов всевозможной конфигурации.
• Организовать нарезку канавок произвольной глубины.

Кроме того, посредством этого агрегата делаются резьбы пяти типов с произвольным шагом, а также осуществляется сверление металлических заготовок.

Конструкция и характеристика работы основных узлов станка

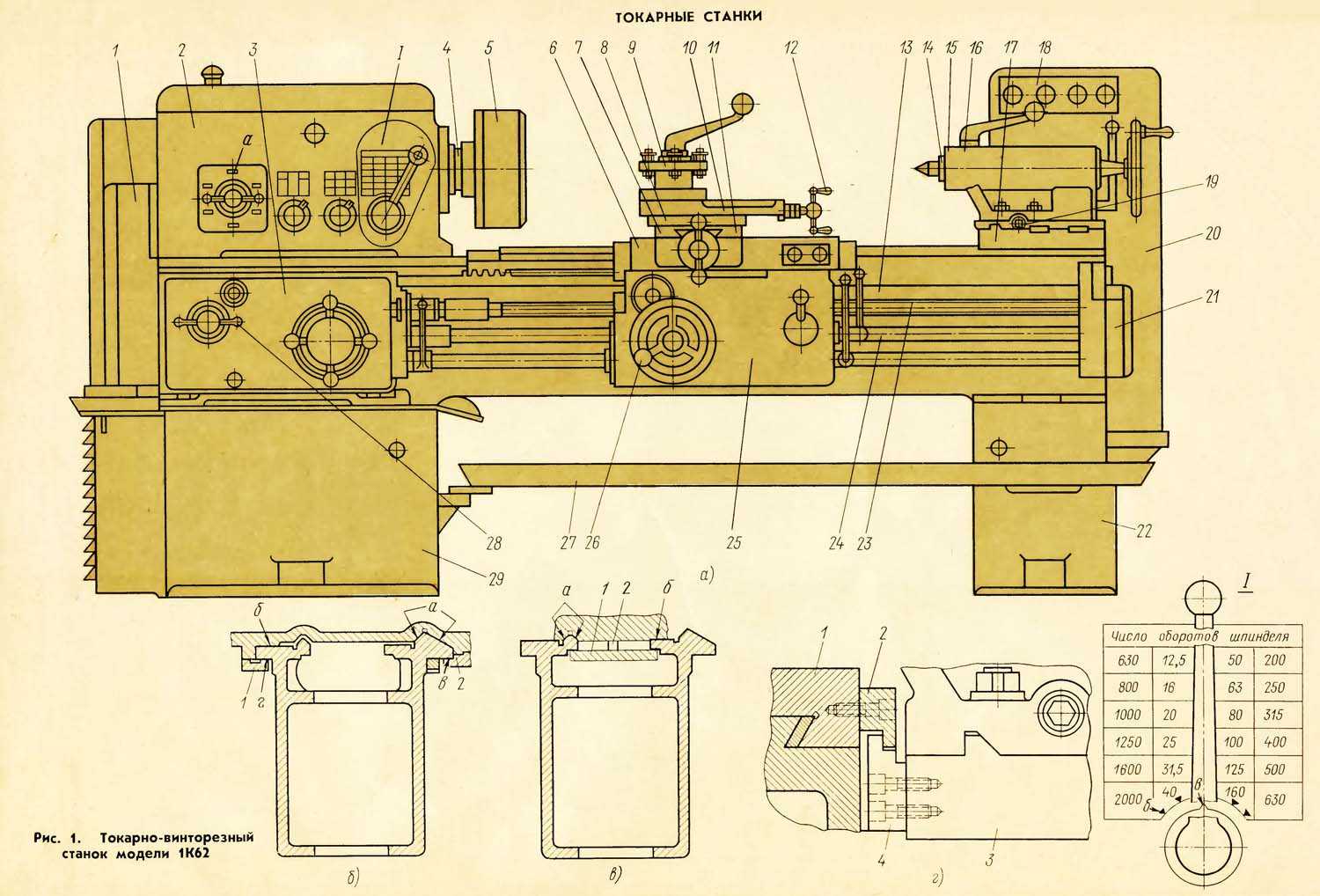

Общий вид и компоновка станка 1К62 (рис. 1)

Основные узлы станка: станина 13, которая служит для соединения между собой всех узлов станка; передняя бабка 2, в которой помещены шпиндель 4 станка и коробка скоростей; суппорт 11, на котором закрепляется режущий инструмент; задняя бабка 15; коробка подач 3, передающая вращение ходовому валику 24 и ходовому винту 23; шкаф 20 с электрооборудованием станка; тумбы 22 и 29.

Станина станка 13 (см. рис. 1, а) опирается на левую 29 и правую 22 тумбы, с которыми она жестко скреплена. В левой тумбе помещен электродвигатель главного привода станка. В правой тумбе помещен насос, подающий охлаждающую жидкость по шлангу на режущий инструмент.

Передняя бабка 2 закреплена болтами на левой стороне станины. Во внутренней части бабки помещены шпиндель 4 и коробка скоростей, сверху закрытая крышкой.

Через сквозное отверстие шпинделя 4 при необходимости можно пропускать обрабатываемый на станке пруток, а в коническое гнездо шпинделя устанавливать передний центр. На правом выступающем конце шпинделя имеются центрирующий поясок, буртик и резьба для точной центровки и крепления планшайбы с патроном 5, в кулачки которого устанавливают обрабатываемые заготовки.

Суппорт 11 предназначен для перемещения закрепленных на нем режущих инструментов и состоит из следующих основных частей: каретки 6, фартука 25, поперечных салазок 7, средней поворотной части 8, верхних салазок 10 и четырехместного резцедержателя 9 для установки и закрепления режущих инструментов.

Каретка 6 перемещается в продольном направлении по призматической а и плоской б направляющим (рис. 1, б). Планки 1 и 2 каретки скользят по нижним направляющим г и в. Перемещение каретки вручную в продольном направлении осуществляется вращением маховика 26 (рис. 1, а).

Фартук 25 жестко закреплен на каретке 6. В нем помещены механизмы, преобразующие вращательное движение ходового валика 24 и винта 23 в поступательное движение суппорта.

Для устранения люфта в винтовой передаче гайка винта состоит из двух частей, которые разводятся клином. Средняя часть 8 вместе с имеющимися на ней направляющими верхних салазок 10, которая может быть повернута относительно оси станка на угол и закреплена на поперечных салазках 7, предназначена для обработки конических поверхностей изделий.

Верхние салазки 10 предназначены для перемещения резца вручную при вращении рукоятки 12. Точный отсчет величины перемещения суппорта вручную производится по лимбам с ценой деления 0,05 мм

Коробка подач 3 служит для передачи вращения ходовому валику 24 либо ходовому винту 23. Коробка подач связана со шпинделем станка передачей, в которую входит и гитара сменных колес, расположенная под щитком 1.

Задняя бабка 15 предназначена для поддержки задним центром обрабатываемых заготовок или для установки и перемещения осевых инструментов. Основные части задней бабки: плита 17, корпус 16, пиноль 14, прижимная планка 1 (рис. 1, в).

Задняя бабка перемещается по призматической а и плоской б направляющим (рис. 1, в) станины станка. Перемещение производится либо вручную, либо с помощью суппорта — в случае соединения с ним задней бабки замком (рис. 1, г). Замок состоит из планки 2, прикрепленной к поперечным салазкам 1, суппорта и планки 4, соединенной с плитой 3 задней бабки.

Для того чтобы вершина заднего центра была точно расположена на оси станка, корпус 16 (рис. 1, а) перемещают в поперечном направлении относительно плиты 17. Для обработки конических поверхностей деталей задний центр смещают винтом 19 от оси станка в направлении «на себя» или «от себя». Пиноль 14 имеет коническое отверстие для установки заднего центра или осевых инструментов.

Электрооборудование станка расположено в шкафу 20. На передней стенке шкафа помещена панель 18 с амперметром, указывающим ток главного электродвигателя станка, и переключателями, включающими станок в электрическую сеть, освещение станка и электродвигатель насоса, подающего охлаждающую жидкость.

Под крышкой 21 расположен электродвигатель ускоренного перемещения суппорта.

Быстрое перемещение суппорта

Оно производится нажатием кнопки, встроенной в рукоятке управления, и осуществляется от электродвигателя ускоренного перемещения. Скорость перемещения суппорта в продольном направлении определяется из уравнения кинематической цепи

Быстрое перемещение суппорта

а в поперечном = 1680 мм/мин.

Трофимов А.М. Металлорежущие станки. Альбом кинематических схем

Варианты модернизации

Со временем станочное оборудование модернизируется с учетом возросших требований к обработке металлов. Этот процесс коснулся и модели 1К62, а именно:

• Его электрическая схема претерпела изменения (в нее был добавлен еще один двигатель М4).
• Повысилась мощность и диапазон скоростей основной подачи.
• Повысилась плавность выхода на рабочий режим при включении и выключении передач.

В результате усилий конструкторов улучшились эргономические показатели (удобство работы на станке).

Габариты рабочего пространства

Характеристики рабочего места 1К62 выглядят следующим образом:

• высота станины с надстройками – полтора метра;
• общая длина основания – от 2,5 до 3,5 метров (при ширине 1,2 метра);
• допустимый размер детали, размещенной над суппортом – до 22,4 см, а над станиной – до 43,5 см
• допустимое резцовое сечение – в пределах 2,5 см;
• предельный размер болванки, фиксируемой при обработке – в границах от 75 см до 150 см;
• сквозной размер (диаметр) вала – 5,5 см;
• свободный ход рабочей каретки – до 1330 мм.

В определенных условиях эксплуатации станкового оборудования (при фиксации заготовки в патроне, в частности), вес обрабатываемой болванки может достигать 300 кг. При установке заготовок в центрированной позиции ее масса может достигать 1300 кг.

Движение подачи

Привод подач включает в себя следующие цепи и узлы (см.кинематическую схему):

• Звено увеличения шага резьбы — двойной блок Б6 в шпиндельной бабке, обеспечивает увеличение выходной частоты вращения по отношению к частоте вращения шпинделя в соотношении: 1:2, 1:8, 1:32
• Механизм реверса 2-х скоростной — тройной блок Б7 в шпиндельной бабке, служит для изменение направления движения суппорта при одном и том же направлении вращении шпинделя. Осуществляется подкючением промежуточной шестерни — трензеля;
• Гитара сменных колес — включает сменные шестерни K, L, M, N. Служит для сравнительно редкой перенастройки чисел оборотов;
• Коробка подач — коробка подач получает движение от шпиндельной бабки через гитару и задаёт различные скорости вращения ходового вала и ходового винта;
• Механизм подач фартука — преобразует вращение ходового вала или ходового винта в поступательное движение суппорта продольное или поперечное.

Коробка подач токарно-винторезного станка 1к62

Коробка подач токарно-винторезного станка 1К62. Смотреть в увеличенном масштабе

Звено увеличения шага резьбы

В коробке скоростей имеется звено увеличения шага резьбы. Для получения увеличенных шагов резьб необходимо двойной блок z = 60 – z = 45 вала VII переместить вправо до зацепления колеса z = 45 этого блока с колесом z = 45 вала III. Тогда число оборотов вала по отношению к шпинделю будет увеличено в 16 или в 4 раза, при этом шпиндель должен вращаться через передачу 27/54.

Тогда все остальные передачи и ходовой винт будут вращаться ускоренно в 32, в 8 или в 2 раза в зависимости от включения блоков z=88 – z=45 и z=22 – z=45 на валу IV. Наибольший шаг резьбы Тн.р. = 192 мм при передаточном отношении трензеля iTP = 28/56.

Инструкция по эксплуатации оборудования

Порядок эксплуатации 1К62 подробно расписан в прилагаемой к нему инструкции, содержащей сведения профессионального характера. Ознакомление с ними перед использованием агрегата обязательно для любого начинающего мастера по обработке металлов.

Лишь после этого допускается переходить к практическому освоению технических приемов, определяемых функционалом данной модели станочного оборудования.

Кинематическая цепь для нарезания особо точных резьб

Эти резьбы нарезают при помощи включения ходового винта, минуя коробку подач, сокращая этим кинематическую цепь. Для этого необходимо соединить ходовой винт с валом IX коробки подач включением муфт MФ2, MФ4, MФ5 и разъединением блока колес z=25 и z=36 от конуса в коробке подач.

Уравнение кинематической цепи в этом случае напишется так:

1 • 60/60 • 42/42 • x • 12 = Тн.р.; отсюда х = Тн.р./12

где х – передаточное отношение сменных колес, состоящее из одной или двух пар.

Кинематическая цепь для получения дюймовых и питчевых резьб

Дюймовая резьба характеризуется числом ниток на 1″. Запись кинематической цепи производится так же, как и для метрической резьбы, но конус шестерен является ведомым, для чего муфта MФ2 отключается от колеса z = 35, а муфты MФ4 и MФ3 выклю-чены.

Общее уравнение кинематической цепи будет иметь вид:

Кинематическая цепь для получения дюймовых и питчевых резьб

Пределы чисел ниток нарезаемой резьбы: Тн.р. = 2…24 нитки на 1″. Очень редко применяется питчевая резьба, которая характеризуется питчами. Величина питча р = 25,4/m. Кинематическая цепь аналогична, как и для дюймовой, но в гитаре сменных колес устанавливаются колеса 64/95 • 95/97. Пределы величин р: 7…96, а для меньших величин применяют звено увеличения шага резьбы.

Кинематическая цепь для получения метрической резьбы

Органы настройки винторезной цепи должны быть рассчитаны и настроены таким образом, чтобы величина продольного перемещения суппорта на один оборот шпинделя в точности соответствовала шагу Т нарезаемой резьбы.

При нарезании резьбы для перемещения суппорта участвует ходовой винт с шагом 12 мм. Для этой цели блок колес z = 28 – z = 28 входит в зацепление с муфтой МФ5. Маточная гайка, замкнутая с винтом, перемещается вместе с фартуком и суппортом. Кинематическая цепь не отличается от цепи продольных подач, но передача фартука не участвует.

Кинематическая цепь для получения метрической резьбы

где Тн.р. – шаг нарезаемой резьбы.

В этой цепи конус шестерен Б10 (26, 28, 32, 36, 40, 44, 48) является ведущим.

Не все колеса, находясь в зацеплении с накидным колесом z = 36, дают гостированные шаги, например для шага Тн.р. = 1 мм участвует колесо конуса z = 32, что видно из уравнения кинематической цепи

Пример кинематической цепи для получения метрической резьбы

Кинематическая цепь для получения модульных резьб

Шаг модульной резьбы пропорционален π – Тн.р. = π•m (m – модуль зацепления в мм). Кинематическая цепь осуществляется аналогично цепи для метрической резьбы, но в гитаре сменных колес надо установить колеса 64/95 • 95/97.

Уравнение кинематической цепи напишется в таком виде:

Кинематическая цепь для получения модульных резьб

Для получения крупных модульных резьб применяют звено увеличения шага резьбы и mmах = 48 мм.

Кинематическая цепь поперечных подач суппорта

До червячной передачи фартука кинематическая цепь не отличается от предыдущей цепи. Далее через колеса 40/37 или 40/45•45/37 включением муфт МФ10 или МФ11 и через передачи 40/61•61/20 вращается винт поперечной подачи суппорта. Шаг резьбы винта 5 мм, резьба левая.

Ручное продольное перемещение суппорта. Маховиком на валу XIX через передачу вращается реечное колесо z = 10. За один оборот маховика суппорт переместится на величину

1 • 14/66 • π • 10 • 3 = 20 мм

Кинематическая цепь продольных подач суппорта

Продольное перемещение суппорта осуществляется следующим образом:

от шпинделя через передачу 60/60, далее через реверс с колесами 42/42 или 28/56 либо 35/28•28/35 и через гитару сменных колес 42/95•95/50 вращается вал IX коробки подач.

Подключив муфту, колесо МФ2 начинает вращать конус шестерен 26, 28, 32, 36, 40, 44, 48 и от него накидное колесо 36.

Далее через передачу и включенную муфту МФ3 вращается двойной блок z = 18 – z = 28, осуществляющий отношения 18/45 и 28/35, затем через двойной блок 15/48 и 35/28 и через передачу 28/56 вращается ходовой вал, по которому вместе с фартуком перемещается колесо z = 27.

Далее движение передается через передаточные отношения колес фартука 27/20 • 20/28 • 4/20 • 40/37 • 14/66 на реечное колесо z = 10 (модуль зацепления m = 3 мм). Колесо 10, находясь в зацеплении с рейкой, прикрепленной к станине, катится по ней и перемещает фартук с суппортом.

Включением муфт МФ8 или МФ9 колесо z = 14 вращается вправо или влево, меняя направление движения суппорта. Общее уравнение кинематической цепи продольных подач определяется исходя из расчетного периода одного оборота шпинделя:

Общее уравнение кинематической цепи продольных подач станка 1к62

Пределы величин продольных подач при включении соответствующих блоков составляют 0,07…0,13; 0,14…0,26; 0,28…0,52; 0,57…1,04; 1,14…2,08; 2,28…4,16 мм/об. Последняя группа подач получается включением звена увеличения шага резьбы.

Коробка подач и скоростей

КП обеспечивает задание необходимых скоростей вращения основного рабочего вала в широком диапазоне частот. Такая возможность позволяет не только обтачивать заготовки, но и делать на станке резьбовые нарезки пяти видов (в разных скоростных режимах).

Для управления величиной подачи при подготовке резьбы в КП предусмотрена специальная ручка, имеющая несколько положений. Если требуется нарезать более тонкую резьбу – она устанавливается в положение, когда ходовой винт подсоединяется по прямой схеме (в обход коробки подач).

Для реализации режима «Быстрое перемещение» в ней имеется специальная обгонная муфта, монтируемая на выходном валу.

Назначение токарно-винторезного станка 1к62 и общее устройство

Станок предназначен для выполнения разнообразных токарных работ и в том числе для нарезания различных резьб и используется главным образом в условиях единичного и мелкосерийного производства.

Технические характеристики, фотографии и чертежи приведены на странице Токарно-винторезный станок 1К62.

Особенности конструкции

К особенностям конструкции 1К62 относят универсальность его функциональных возможностей и грамотно организованное рабочее пространство. Особо отмечается простота настройки режимов работы станка.

Повышенная жесткость всех его рабочих узлов обеспечивается применением в конструкции сверхпрочных подшипников. Благодаря значительной по величине мощности привода на 1К62 допускается обрабатывать заготовки, прошедшие длительную закалку.

Обратите внимание: В конструкции станины предусмотрена возможность изменения положения задней балки, позволяющая обтачивать детали конусообразной формы.

Сама балка стыкуется с нижней плоскостью суппорта особым замком, что расширяет диапазон операций сверления. К основным конструктивным узлам этого изделия относят:

• Станину с двумя расположенными по краям тумбами.
• Две бабки (переднего и заднего размещения).
• Суппорт с резцедержателем и фартучный механизм.
• Коробку передач (КП).

Рассмотрим далее организацию рабочего места.

Передняя и задняя бабки

Основное предназначение передней бабки – обеспечить заданные параметры вращения вала в различных режимах работы при выполнении всего спектра рабочих операций. Здесь же размещены элементы переключения сменных зубчатых шестерен КП. Расположенные в ней механизмы позволяют:

• делать резьбу с шагом, который кратен 4-м и 16-ти единицам; при этом передаточное число увеличивается в 8 и 32 раза соответственно;
• обеспечивать правую и левую нарезку;
• подготавливать резьбы в многозаходном режиме (от 2-х до 60-ти заходов).

Имеющаяся в этом узле рукоятка переключения скоростей позволяет выставлять один из 4-х возможных разрядов частот вращения вала в соответствие с нанесенным на нее обозначением.

Задняя бабка поддерживает металлическую деталь в режиме центрированной обработки, создавая вторую опорную точку. При совершении операции сверлении она посредством особого прихвата стыкуется с кареткой суппорта, обеспечивая тем самым механическую подачу от него. При этом сам инструмент вставляется в специальный пиноль.

Преимущества модели

На данной машине обрабатывают детали большого диаметра, малой длины. Задняя бабка имеет поперечное смещение для обработки пологих конусов. Предусмотрена механическая подача задней бабки при выполнении операции сверления деталей сверлом большого диаметра.

Токарное оборудование выпускал завод «Красный пролетарий» Московского станкостроительного производственного объединения. К сожалению, данную модель сняли с выпуска. Токари-профессионалы приобретают станки с рук, выполняя сложные токарные работы, благодаря технической характеристике 1к62, которая позволяет это делать.

Система смазки 1к62

Основные узлы и механизмы КП, а также все входящие в ее состав подшипники смазываются за счет автоматической подачи масла из резервуара, размещенного в нижней зоне опоры передней бабки. Оно засасывается из емкости с помощью отдельного насоса, приводимого в действие посредством эксцентрикового кулачка.

Далее, своим ходом оно опускается к узлам зубчатых передач, подвижным втулкам и другим подлежащим смазке точкам. В задний подшипник смазочный материал поступает из дополнительного  резервуара, оснащенного фетровым фитилем.

Станок 1к62 и его аналоги. технические характеристики 1к62 — станкомашстрой

Суппорт модели и механизм фартука

Рабочий механизм фартука с имеющимися на нем муфтами обеспечивает как прямой, так и обратный ходы суппорта и рабочей каретки. Для управления их перемещениями на нем предусмотрена специальная рукоятка. Помимо этого, фартук оснащен блокировочным механизмом, не допускающим работу с двумя подачами сразу (продольным перемещением и поперечным сдвигом). Здесь же располагается предохранительная муфта, срабатывающая в случае перегрузки фартука.

Величина просвета (зазора) в ней выставляется при заводской настройке станка. В случае ремонта он корректируется специальным винтом, находящимся снизу фартука в торце основания маточной гайки.

Схема кинематическая

Чтобы разобраться с относительным расположением и взаимодействием узлов агрегата, а также отдельных его деталей – важно изучить кинематическую схему (рисунок ниже).

Проще всего сделать это, если заглянуть в паспорт агрегата 1К62, где подробно описывается не только устройство станка, но и порядок работы всех механизмов. Ознакомившись с тонкостями и особенностями конструкции, оператор сможет эффективно использовать весь ее функционал.

Схема кинематическая токарно-винторезного станка 1к62

Кинематическая схема токарно-винторезного 1к62

1. Схема кинематическая токарно-винторезного станка 1К62. Смотреть в увеличенном масштабе

2. Схема кинематическая токарно-винторезного станка 1К62. Смотреть в увеличенном масштабе

3. Схема кинематическая токарно-винторезного станка 1К62. Смотреть в увеличенном масштабе

Движения в станке: основные — главное движение, продольные и поперечные подачи суппорта; вспомогательные — быстрые перемещения суппорта, задней бабки и пиноли вручную.

Кинематическая цепь привода главного движения. Эта цепь обеспечивает передачу вращения от электродвигателя M1 шпинделю VI с возможностью включения разных частот его вращения (рис. 2). Шпиндель станка может иметь правое и левое направление вращения.

Передняя бабка условно разделена на несколько частей (см.кинематическую схему):

1. Фрикционный (входной) вал — фрикционный вал состоит из: двойной фрикционной муфты Мф1 с неподвижным двойным блоком (z=51, z=56), шестерни (z=50) и неподвижного блока реверса (z=24, z=36);
2. Коробка скоростей — вал II с подвижным двойным блоком (Б1), вал III с подвижным тройным блоком (Б2);
3. Перебор — вал IV с подвижными двойными блоками (Б3, Б4, Б5);
4. Узел тормоза — ленточный тормоз на валу III;
5. Шпиндель — с подвижным двойным блоком (Б5) включающем перебор и шестерней z=60 для передачи вращения на привод подач;
6. Узел привода подач:
• Звено увеличения шага резьбы — блок Б6, обеспечивает увеличение выходной скорости по отношению к скорости шпинделя;
• Механизм реверса 2-х скоростной — блок Б7 служит для изменения направления движения суппорта.

График оборотов токарно-винторезного станка 1к62

При прямом (правом) направлении вращения шпинделя уравнение баланса кинематической цепи привода главного движения запишется так (муфта Мф1 включена влево). Может быть настроено 24 частоты вращения в диапазоне 12,5..2000 об/мин (частота 630 об/мин повторяется).

Уравнение баланса прямого (правого) направления вращения шпинделя

При обратном (левом) направлении вращения шпинделя уравнение баланса кинематической цепи привода главного движения запишется так (муфта Мф1 включена влево). Может быть настроено 12 частот вращения в диапазоне 19..2420 об/мин.

Уравнение баланса обратного (левого) направления вращения шпинделя

Кинематическая цепь движения резания токарно-винторезного станка 1к62

Кинематическая цепь движения резания токарно-винторезного станка 1К62. Смотреть в увеличенном масштабе

где:

1450 — число оборотов электродвигателя;

142/254 — передаточное отношение ременной передачи (отношение диаметров шкивов двигателя (Ø 142) и коробки скоростей (Ø 254));

0,985 — коэффициент упругого проскальзывания ременной передачи.

Схема электрическая

Электрика станка содержит в своем составе следующие обязательные компоненты:

• вставки плавкие предохранительные;
• комплект выключателей различного функционального назначения;
• элементы коммутации силовых цепей (реле и контакторы);
• осветители (лампочки);
• понижающий преобразователь 380/220 Вольт и выпрямительные элементы.

В электрическую часть станка помимо всего перечисленного входят электродвигатель основного привода (М1), а также трехфазные моторы быстрого хода и насоса охлаждения.

Дополнительная информация: Через специальный штепсельный разъем к конструкции подключается двигатель гидроагрегата (М4).

Этот мотор – вспомогательный, работающий совместно с подключаемым к нему гидрокопировальным устройством (на рисунке выше он обозначен как М4*).

Техника безопасности

Соблюдение требований ТБ при работе с 1К62 предполагает выполнение следующих правил:

• При обращении с оборудованием нельзя касаться рукоятей, не задействованных в текущем режиме обработки.
• Как при обточке, так и при нарезании резьбы не допускается работать без специальной защитной сетки.
• При обработке нестандартных заготовок запрещено использование не предназначенной для этого оснастки.

В соответствии с требованиями ТБ, дверцы агрегата в процессе обточки и сверления деталей держатся на запоре.

Технические характеристики

Масса токарного станка к62 составляет 2,5 тонны.

Габариты:

• длина — 2500 миллиметров;
• ширина — 1200 миллиметров;
• высота — 1500 миллиметров.

Максимальный диаметр заготовки над суппортом станка составляет 224 миллиметра. Заготовка для обработки не более 1500 миллиметров в длину. Обороты шпинделя 2420 оборотов в минуту.

Токарно-винторезный станок — сложная технологическая машина, у которой 24 скорости вращения шпинделя и 48 подач суппорта. Органы управления расположены на передних панелях коробок скоростей и подач.

Чтобы установить заданную частоту вращения шпинделя, надо заранее отключить фрикцион и выключить электродвигатель, а затем перемещением рукоятки установить требуемый диапазон частот (например, 630…2000, 50…160). Перемещать рукоятку переключения скоростей следует плавно, без рывков, добиваясь фиксации её в каждом из четырёх положений, устанавливая заданные обороты шпинделя (например, 630 оборотов в минуту).

Техническое обслуживание станка

Процедуры по уходу за 1К62 сводятся к проведению следующих обязательных мероприятий:

• проверка уровня масла в заливочных емкостях и пополнение его запаса (по необходимости);
• систематическая протирка мягкой фланелью открытых частей агрегата;
• профилактические работы, проводимые по заранее утвержденным графикам.

Выполнение мероприятий по обслуживанию станка позволит поддерживать его в работоспособном состоянии долгое время.

Токарно-винторезный станок 1к62 — 278 предложений в москве, сравнить цены и купить

Устройство станка

Передняя часть токарного станка, сделанная в виде тумбы, на самом деле является коробкой передач. На верхней плоскости тумбы есть глазок для контроля масла. Если во время работы масло бьёт фонтанчиком, значит, насос работает правильно и обеспечивает смазку трущихся деталей.

На передней панели бабки установлены два рычага переключения скоростей, которые расположены по краям. Правый рычаг понижает обороты шпинделя, имеет четыре положения: оптимальные обороты для точения. высокие обороты для чистовой обработки цилиндрической поверхности.

Между рычагами переключения скоростей расположены два других рычага для настройки операции нарезания резьбы. Конструкция станка позволяет нарезать правую и левую резьбу.

Внизу передней бабки расположена коробка подач, оборудованная двумя рычагами. Рычаг слева переключает подачи и вид резьбы. Расположенный справа служит для настройки подачи суппорта в зависимости от глубины резания и твёрдости обрабатываемого материала. Станок к 62 оборудован двумя двигателями: главный и ускоренной подачи. Передний фартук оборудован двумя маховиками:

• один для подачи вдоль станины;
• второй — для подачи поперёк.

Электрическая схема

Электрическая проводка, автоматика и предохранители расположены на электрощите, который спрятан в металлический шкаф, закреплённый на станине станка. Схема электрической проводки делится на две части: первичная силовая электрическая цепь и вторичная цепь управления. В первичную цепь входит аккумуляционная силовая аппаратура:

Вторичная цепь: трансформатор, кнопки «пуск» и «стоп»;
