Точилка для ножей своими руками, самодельное приспособление станок для заточки ножей

Что понадобится?

То есть, как можно убедиться, моделей точильных станков существует немало. И все они различаются по списку требуемых деталей.

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками  регулируется нижняя футорка.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками.

Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов.

Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла.

Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл.

Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

• обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
• выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Промопора Площадка промопоры Подвижная площадка Крепление сверла и упорный винт Поворотная площадка Болты, гайки, штифты и шайбы

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Из уголков

Это элементарное вертикальное оборудование, которое даст возможность быстро вручную затачивать ножи. Это деревянная конструкция, собранная уголком.

Можно делать ее без точных чертежей, потому что размеры по итогу будут зависеть от габаритов точильного камня.

Изготавливаться станок будет так, чтобы из имеющихся дощечек получились 2 уголка.

Как работать с таким станком: затачиваемый нож лезвием ставится на точильный камень, так, чтобы лезвие оказалось в вертикальной плоскости. Далее с возвратно-поступательными движениями (то есть «от себя и к себе»), с плавным нажимом ножик движется по наждаку.

Если нужно выполнить еще более тонкую заточку, то точильный камень сначала надо обернуть наждачкой. Полученное устройство простое, дешевое, но вот с креплением камня не все хорошо – нужной жесткости крепления помогут добиться другие способы.

Из фанеры

Если гайки ослабить, можно прижимную пластину подвинуть к подручнику, можно ее отодвинуть от него, то есть лезвия любой ширины удобно закреплять на таком станке.

Отдельно стоит описать систему регулировки такого станка. Это вертикальная шпилька в футорках бруса, опора-колодка, нижняя и верхняя гайки-фиксаторы. Сборка системы выглядит так: шпилька вкручивается в футорки, на нее надевается шайба, накручивается гайка.

Затянутая гайка исключает проворачивание шпильки вокруг оси. От любого края опоры отступается 1,6 см, вдоль стороны покороче сверлится отверстие по диаметру шпильки. И перпендикулярно оси данного отверстия с отступом в 4,5 см делается уже вторая дырка.

А точильная каретка – это и есть металлическая шпилька с точильным камнем. С одного конца шпильки накручивается гайка, надеваются обе прижимные шайбы, навинчивается вторая гайка. И они размещаются так, чтобы точильный брусок поместился между шайбами.

Изготовление станка для заточки ножей своими руками

Самодельные устройства для заточки ножей бывают разных конструкций. Все, что требуется от изготовителя — это наличие нужного материала и навыки работы с инструментами.

Принципом функционирования такого устройства, как ручной станок для заточки ножей своими руками, является удержание лезвия ножа в вертикальном положении и вождении им по закрепленному под нужным углом бруску. Это намного легче, чем размещение бруска для заточки горизонтально и удержание ножа под нужным углом.

Для того чтобы изготовить станок для заточки ножей своими руками, нужен кусок ламината, рейка из дерева, наждачная бумага и пара ботов с барашками. Заменой ламинату может послужить ДСП или фанера

Необходимо разметить и отрезать верх вертикальной стойки, которая будет служить опорой для бруска. Угол выбирается в два раза меньше того, с которым будут производиться затачивание ножа. Для кухонных ножей рекомендуется брать угол в 10-15 градусов.

Станок для заточки ножей своими руками, чертежи которого составляются заведомо, предполагает правильный расчет длины основания стоек. Учтите, что на показатель высоты повлияет последующая установка поперечной опоры. После этого все детали обрезаются, а края зачищаются.

Намечаются и просверливаются отверстия в основании и пластине для прижима болтов, фиксирующих лезвие. При разметке выдерживается расстояние отверстий от края основания. Это нужно для универсальности приспособления, так как у всех ножей своя ширина. Прижимная пластина закрепляется болтами.

Вертикальные стойки крепятся шурупами. Учитывается и тот момент, что нагрузка на низ невелика. В этом случае лучше прибегнуть к использованию термического клея. Точно таким способом крепится горизонтальная перекладина. Точильное приспособление почти готово. Остается изготовить брусок.

Для его изготовления отрезается рейка нужной длины. На один край приклеивается наждачная бумага с нужным размером абразива. Для оптимизации результата можно прибегнуть к изготовлению нескольких брусков с разными показателями зернистости. Лучшим считается диапазон Р600 – Р2000. С целью защиты рук от порезов надо прикрутить рукоятку на верхней стороне рейки.

В итоге получается самодельный станок для заточки ножей своими руками, отличающийся высокой функциональностью и практичностью. При работе приспособление упирается в край стола, что довольно комфортно при его использовании.

Термоусадочная трубка закрывает резьбу. Пара зажимов для бумаг служат фиксаторами подставки направляющей на нужной высоте. Этим обеспечивается плавное регулирование угла заточки. Основание составляет брус, толщина которого составляет 40 мм. Он поддерживается рукой.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

• Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
• Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
• Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
• Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

• опорная пластина – 4 мм;
• направляющая пластина для сверла – 5 мм;
• остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

• Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
• После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Как сделать бюджетную точилку для ножей

Необходимые материалы:

• фанера или МДФ;
• деревянный брусок;
• круглая труба (из стали или алюминия);
• гайки;
• резьбовая шпилька;
• профильная труба.

Особенность данной конструкции заключается в том, что для нее нет необходимости изготавливать основание — все элементы конструкции на время заточки ножа можно закрепить прямо на рабочем столе.

Первым делом надо изготовить направляющую втулку для ручки с бланком.

Из куска фанеры или МДФ вырезаем круглую заготовку требуемого размера, после чего высверливаем по центру отверстие. В получившееся кольцо запрессовываем кусок круглой трубы.

В направляющую втулку будет вставляться круглая труба. Можно взять стальную, но дабы не утяжелять конструкцию, лучше использовать алюминиевую трубку.

Далее нам потребуется колесико с креплением от тумбы или кресла.

Само колесико (в данном случае оно имеет форму шара) удаляем. Вместо него крепим с помощью 2-х саморезов направляющую втулку.

К торцу круглой трубы привариваем гайку. Если вы используете алюминиевую трубку, то ее можно округлить и запрессовать внутрь. Либо можно припаять гайку с помощью специального припоя.

В приваренную гайку вкручиваем отрезок резьбовой шпильки.

Крепление с втулкой прикручиваем к торцу деревянного бруска, который крепится на рабочем столе в вертикальном положении. В направляющую вставляем ручку.

От прямоугольной профильной трубы отрезаем две одинаковых заготовки, и сверлим в них отверстия.

Надеваем заготовки на резьбовую шпильку, и фиксируем гайками. Между прижимами устанавливаем бланк для заточки ножа.

Сам нож или топорик крепится на краю рабочего стола с помощью шурупов.

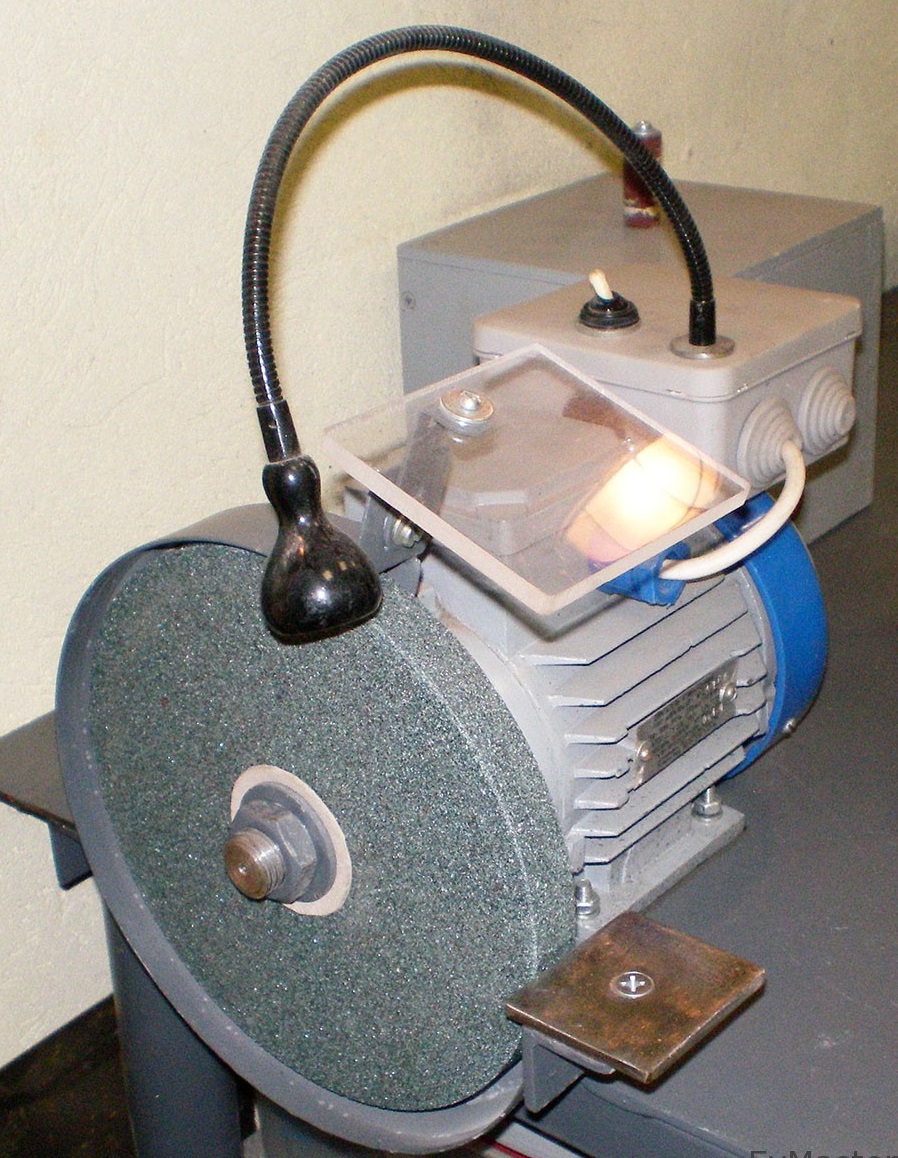

Как сделать электрический станок?

Останется только сделать для мини-станка резиновый коврик, потому что дребезжать при работе он будет знатно.

Проверка двигателя

Сначала потребуется разобраться с подключением энергоснабжения к двигателю. Обычно моторы от стиральных машин имеют пару обмоток, одна из которых будет пусковой, а вторая – рабочей. Тестером проверяем сопротивление на выводах. Сопротивление обмотки, что является рабочей, должно составлять где-то 10 Ом.

Если двигатель долго не использовался, то не будет лишним проверить его составные элементы. Для этого следует разобрать его корпус и демонтировать одну из крышек, что закрывают его внутренности. Производим проверку компонентов устройства и, если требуется, то меняем те или иные элементы двигателя на новые.

Остается только собрать двигатель обратно, и можно начинать заточку требуемого вам ножа.

О том, как сделать хорошее точило, вы можете узнать из видео ниже.

Самодельные приспособления для заточки сверл – собираем станок своими руками

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя.

Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл.

Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Заточка сверла на самодельном приспособлении

При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки.

Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

Для изготовления высокоточного приспособления требуются металлообрабатывающие станки

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Техника затачивания

Техника затачивания заключается в унифицированных, но вместе с тем довольно трудоемких способах. задача заключена в устранении повреждений клинка. Надо отметить, что многим такая процедура, как затачивание ножей, обеспечивает хорошее расположение духа и успокоение.

Основное правило при данном процессе — соблюдение точно заданного постоянного угла. Сила здесь не требуется. Главное, чтобы брусок и лезвие встречались под определенным углом. В этом и состоит основное правило техники заточки.

https://www.youtube.com/watch?v=r0d_bbKPtWA

Для того чтобы угол имел постоянный показатель, существует два способа. Первый заключается в приобретении навыка заточки. Контроль показателя угла можно произвести посредством обычного маркера. Им следует закрасить подводы и после нескольких циклов затачивания посмотреть насколько сохранилась краска. Если она стерлась неравномерно, то клинок хорошо не обрабатывается.

Если затачиваемый нож декоративный, то следует заклеить клинок скотчем так, чтобы открытой осталась только кромка для нарезания. Даже если вы неудачно направите руку, на клинке не останутся царапины.

Важным моментом является и то, чтобы направление лезвия по бруску осуществлялось перпендикулярно по отношению к кромке в местах соприкосновения. На самом деле выполнить это достаточно трудно. Допустимо, чтобы угол между кромкой и лезвием составлял менее 90 градусов. А вот при направлении вдоль режущей кромки такой показатель не подходит.

Абразивные частицы бруска могут оставить на лезвии канавки, которые никогда не заточатся, но при резке будут играть свою положительную роль. Если канавки будут сориентированы вдоль режущей кромки, то при резке они ничем не будут полезны. Самое плохое, что режущая кромка может вообще отломиться.

Важно чтобы брусок был длинным. Он должен составлять полторы или две длины клинка. Допускается, чтобы брусок из алмаза был несколько короче, так как он шлифует быстрее и лучше. Его ширина не играет значительной роли. Если он большей ширины, то работать на нем удобнее и меньше шансов завести клинок за пределы приспособления. Это может повредить его боковую поверхность или же лезвие.

Точилка для ножей из фанеры (чертежи)

Точилка из роликов от стеклореза

Наверняка, у многих в домашней мастерской валяются без дела старые стеклорезы (возможно, даже еще из далекого советского прошлого).

Так вот из них можно изготовить вполне годную точилку для заточки ножей.

Помимо стеклорезов, для изготовления самоделки также понадобятся латунные втулки, на одном конце которых имеется отверстие с резьбой М3, а на другой — резьбовая шпилька с аналогичной резьбой.

Что касается количества деталей, то для изготовления одной самодельной ножеточки понадобится 10 роликов от стеклореза (изготовлены они из карбида вольфрама) и четыре латунных втулки.

В каждой втулке необходимо будет просверлить отверстия. Но не сквозные, а примерно наполовину толщины стенки.

Далее понадобится алюминиевая пластина. Сверлим в заготовке отверстия по краям, нарезаем резьбу, и вкручиваем латунные втулки — по две штуки с каждой стороны.

Отрезаем два куска стального стержня толщиной 1 мм, и надеваем на него ролики от стеклореза и гайки. Вставляем стержни в отверстия в латунных втулках. Для надежности фиксируем концы стержней с помощью оловянного припоя.

Алюминиевую пластину прикручиваем к ручке одного из стеклорезов, предварительно просверлив необходимые крепежные отверстия.

Принцип работы данного приспособления прост до безобразия. Лезвие ножа вставляем между роликами, и за счет движений вперед-назад затачиваем режущую кромку под необходимым углом.

Пошаговый процесс изготовления данного точильного приспособления с комментариями от мастера показан на видео ниже. Идея самоделки принадлежит автору A Craft.

В целом, конструкция получилась довольно компактной и простой в изготовлении.

Вместо алюминиевой пластины можно использовать стальную или вовсе — подходящий по габаритам отрезок фанеры.

Единственная проблема — найти такое количество роликов. Но на барахолке, наверное, можно найти не один десяток стеклорезов, так что проблема решаема.

Кстати, аналогичным образом можно изготовить своими руками точилку для ножей из зажигалки. В данном случае вместо роликов от стеклореза используются колесики от зажигалки.
