Пошаговое создание строгального станка:
- Создаётся чертёж, деталировка, смета затрат.
- Закупаются все необходимые материалы.
- Изготавливается несущий каркас из стальных балок, стенки обшиваются стальными листами.
- Крепится рабочая поверхность.
- Устанавливаются направляющие.
- Крепится станина и ползун.
- Монтируются тиски, суппорт.
- Устанавливается электродвигатель, укладывается проводка.
- Соединяется ременной передачей вал двигателя с маховиком, на котором крепится заготовка.
- При необходимости подводится трубка с охлаждающей жидкостью, а также ванна для слива её излишков в канализацию.
- Проверяется правильность сборки, тестирование на расчётных нагрузках.
- Наладка оборудования.
Как выбрать строгальный станок
Критерии выбора:
- площадь рабочего стола;
- мощность установленного двигателя;
- скорость перемещения резца относительно заготовки;
- доступные способы резания;
- конфигурация стола;
- возможность позиционирования резца: угла наклона, траектории перемещения;
- степени защищённости корпуса от пыли и влаги;
- предельно допустимая масса обрабатываемых деталей;
- производитель, срок гарантии, наличие дополнительных возможностей по расширению функциональности.
Комбинированные
К комбинированным агрегатам относятся фуговально-рейсмусовые станки, имеющие две составляющие – фуговальную (верхняя) и рейсмусовую (нижняя). Плюсами такого станка является компактность и бюджетная цена, он отлично подойдёт для любительской деятельности.
Критерии выбора
При выборе деревообрабатывающего станка для домашней мастерской следует руководствоваться следующими параметрами:
технические характеристики;
предназначение;
стоимость.
Следует учитывать, что вокруг рабочего стола должно быть свободное пространство, поэтому нужно внимательно отнестись к габаритам выбираемого устройства. А также нужно помнить: чем больше скорость вращения, тем идеальней получается обработка.
Что касается ножей, то их количество не должно быть большим, так как они требуют сложного ухода. Основными параметрами также являются ширина и глубина строгания – они указывают на размеры бруска, который можно обрабатывать, а также на ширину снятого с детали слоя.
Нюансы выбора
Покупка строгального станка по металлу требует ответственного подхода. Выбор не подходящей под требования установки приведет к невозможности проведения работ или быстрому износу комплектующих. При покупке станка стоит учитывать:
площадь рабочей поверхности;
мощность используемого двигателя;
максимальную скорость перемещения резцов;
доступные варианты срезки материала;
конфигурацию и размеры оборудования;
технические характеристики;
степень защиты конструкций от влаги, пыли и других воздействий;
максимальную массу заготовки, которую может обработать станок.
Дополнительно стоит обращать внимание на производителя, гарантийный срок и функционал оборудования.
Нюансы эксплуатации
Работа с деревообрабатывающим агрегатом состоит из следующих моментов:
правильно настроить высоту задней плоской плитки;
установка заготовки, которая под воздействием ножей обретает необходимые размеры.
При работе с длинными деталями следует обращаться за помощью к напарнику.
Чтобы устройство прослужило как можно дольше, важно придерживаться следующих правил:
регулярная заточка ножей;
при работе с большим объёмом материала использовать пылеотсос;
регулярная обработка растворителем и силиконовым спреем вала и ножей
регулярная восковая либо парафиновая обработка резьбовых колёс.
Подводя итог, следует отметить ряд преимуществ деревообрабатывающего оборудования перед ручной обработкой материалов:
высокая производительность;
низкие трудовые затраты со стороны оператора;
высокое качество результата;
повышенный уровень безопасности;
большие технические возможности;
возможность дополнительного оснащения.
Таким образом, правильно подобранный деревообрабатывающий станок облегчит и улучшит работу мастера при минимальных временных и трудовых затратах.
Обзор видов
Строгальные станки по дереву в зависимости от предназначения делятся на несколько типов.
По принципу работы они могут быть поперечно- и продольно-строгальными.
Поперечно-строгальные – при работе на этом устройстве деревянная заготовка размещается на столе. Строгальная головка перемещается, благодаря чему и происходит рабочее движение, а движение стола обеспечивает подачу детали.
Продольно-строгальные – на агрегате с такой конфигурацией рабочее движение происходит благодаря движению заготовки на столе. А строгальная головка, в свою очередь, осуществляет подачу детали.
По условиям работы деревообрабатывающие устройства делятся на стационарные и настольные.
Стационарные – используются на профильных фабриках в промышленных целях (крупные по габаритам и весу, для работы требуют напряжения от 380 В, отличаются повышенной стоимостью).
Настольные – подходят для работы в домашних условиях для бытовых целей (небольшие по размерам, лёгкие, необходимое напряжение – 220 В, бюджетные по цене).
Одним из базовых этапов обработки дерева является строгание заготовок. Оно заключается в снятии верхнего слоя материала, удалении значительных неровностей, благодаря чему возможно формирование бруска необходимого размера.
Конечно, эту операцию можно сделать вручную с помощью рубанка, однако применение автоматизированного устройства позволит сделать эту работу более качественно и быстро.
С помощью строгального станка можно производить детали интерьера, мебель, а также реставрировать состарившиеся деревянные предметы – в целом обрабатывать любую плоскую поверхность (вертикальную, горизонтальную, наклонную, под различным углом). Широкой популярностью пользуются четырёхсторонние деревообрабатывающие станки. С их помощью можно:
фуговать;
рейсмусовать;
фрезеровать;
профилировать.
Достоинством агрегата такой конфигурации является возможность одновременного выполнения нескольких операций. На таком станке можно изготавливать плинтусы, паркетную доску, оконные детали и многое другое.
В целом станки по обработке дерева делятся на фуговальные, рейсмусовые, комбинированные, фуговально-циркулярные и универсальные.
Оснастка
Срезка материала невозможна без острых стальных резцов, которыми оснащают оборудование. Прежде чем приступать к обработке заготовки, необходимо тщательно подойти к выбору оснастки. Мастера советуют учитывать при покупке резцов:
размеры;
область применения;
прочностные характеристики;
остроту.
Главное преимущество строгальных станков – простота эксплуатации. Выполнить монтаж нового резца можно без опыта и особых знаний об устройстве конструкции установки. Во время работы стоит позаботиться о грамотном использовании резцов, чтобы продлить срок службы комплектующих.
Для этого рекомендуется отдавать предпочтение станкам с откидной фиксирующей головкой, которые вернут резец на место по окончании процесса.
Популярные производители
Сегодня рынок деревообрабатывающего оборудования радует покупателя своим видовым и ценовым разнообразием. Согласно ряду источников в первую пятёрку входят следующие производители:
MAKITA;
BOSCH;
«СТАВР»;
PROXXON;
JET.
Преимущества и недостатки
Преимущества строгальных станков:
- универсальность применения — обработка различных типов металлов;
- подбор оптимальной скорости резки;
- широкий выбор режущих инструментов;
- возможность черновой или чистовой обработки для получения нужного уровня шероховатости поверхности;
- высокая прочность корпуса, способная переносить повышенные нагрузки от режущего инструмента, вес детали;
- удобное управление;
- формирование поверхностей сложной формы;
- высокая надёжность установленных узлов, агрегатов.
Недостатки:
- потеря времени на перемещение резца относительно обрабатываемой детали;
- инерционность перемещающихся механизмов;
- высокий уровень вибраций;
- шумность двигателя;
- сложность получения высокой частоты оборотов двигателя под нагрузкой или на холостом ходу за короткий период времени.
Продольно-строгальный станок
Продольно-строгальный станок (рис. 4) служит для обработки крупногабаритных или массивных деталей.

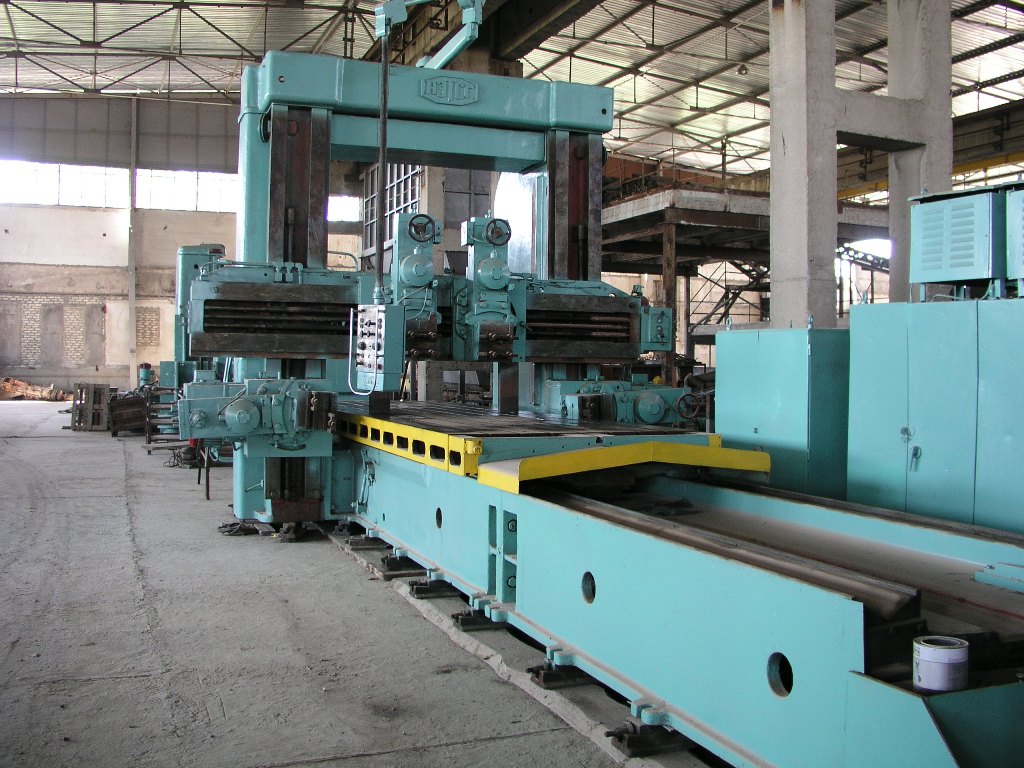

Рисунок 4. Продольно-строгальный станок.
Рисунок 4. Продольно-строгальный станок.
Продольно-строгальный станок состоит из следующих основных компонентов.
- Направляющие стола. По направляющим стола осуществляется главное рабочее движение. Выполняются направляющие с повышенной точностью.
- Станина. Служит основой для установки всех элементов станка. Ввиду больших габаритов продольно-строгальных станков станины под них выполняются составными. Это делается для облегчения транспортировки и монтажа.
- Стол. Конструкция стола продольно-строгального станка стандартная для металлообрабатывающего оборудования. Металлическая плита, в которой имеются Т-образные проточки для установки в них крепежных элементов (винтов, струбцин, тисков и др.), надежно соединена с рамой, движущейся по направляющим.
- Левая стойка.
- Правая стойка. На стойки опирается траверса, которая служит для закрепления суппорта.
- Верхняя поперечная перекладина. Служит для соединения стоек.
- Коробка привода вертикальной подачи траверсы. В ней расположен электродвигатель и редуктор. Осуществляет перемещение траверсы в вертикальном направлении.
- Суппорт с резцедержателем. Главный рабочий орган. За счет суппорта осуществляется подача резца. Величина подачи регулируется в зависимости от условий обработки.
- Привод бокового суппорта.
- Привод главного рабочего движения стола. Включает в себя электродвигатель, редуктор, коробку скоростей и электрический щит, содержащий схемы управления величиной и скоростью подачи.
Продольно-строгальные станки массово используются в тяжелом машиностроении, где часто требуется обработка деталей больших габаритов и массы.
Рейсмусовые
Вторым шагом после фугования является чистовая обработка – она производится рейсмусовым станком. С его помощью можно добиться абсолютно гладкой поверхности бруска и высокой точности при формировании его размеров, которые необходимы при изготовлении мебели или соединительных крепежей. Рейсмусовый станок позволяет удалять шероховатости толщиной 1-5 мм. Этот агрегат бывает двух типов:
односторонний (брусок обрабатывается с одного бока);
двусторонний (одновременная обработка с двух сторон).
Как правило, на таких станках заготовки подаются автоматически.
Стоимость и производители
В России станки производятся на следующих предприятиях:
- ООО «Свердловский машиностроительный завод» (СМЗ);
- ООО «Рязанский станкостроительный завод» (РСЗ);
- ОАО «Оренбургский станкостроительный завод» (ОСЗ);
- ОАО «Астраханский станкостроительный завод» (АСЗ);
- ООО «Липецкая станкостроительная компания»;
- Верхневоложский станкостроительный завод.
Стоимость станков, в зависимости от их типов:
- долбёжные — от 100 тыс. руб.;
- компактные — от 35 тыс. руб.;
- комбинированные — от 600 тыс. руб.;
- поперечные — от 65 тыс. руб.;
- промышленные продольно-строгальные — от 7 млн. руб.
