Станки дома 16у03п, 16у04п технические характеристики | станок токарный винторезный
Технические характеристики токарно-винторезных станков моделей 16У03П, 16У04П позволяют вести токарные работы повышенной точности, включая обработку металлических захотовок в патроне, цангах и центрах.
Наименование параметров | 1525 | 1Л532 |
Наибольший обрабатываемый диаметр, мм | 2500 | 3150 |
Наибольшая высота устанавливаемогоизделия, мм | 1600 | 1600 |
Наибольшая масса устанавливаемого изделия в зависимости от числа оборотов в минуту планшайбы, кг: | ||
от 1,25 до 40 об/мин | — | 16000 |
от 1,6 до 50 об/мин | 16000 | — |
от 50 до 63 об/мин | — | 9000 |
от 63 до 80 об/мин | 8000 | — |
Количество вертикальных неревольверныхсуппортов | 2 | 2 |
Наибольшие размеры сечения державки резца (ширина х высота), мм | 40х63 | 40х63 |
Суппорт вертикальный неревольверный | ||
Наибольшее перемещение, мм: | ||
Горизонтальное | 1390 | 1720 |
Вертикальное | 1200 | 1200 |
Цена деления лимба, мм: | ||
горизонтального перемещения | 0,05 | 0,05 |
вертикального перемещения | 0,05 | 0,05 |
Перемещение за один оборот лимба, мм: | ||
Горизонтальное | 2,5 | 2,5 |
Вертикальное | 2,5 | 2,5 |
Скорость установочных перемещений, мм/мин | 5…1800 | 5…1800 |
Наибольший угол поворота ползуна суппорта | 30° | 30° |
Цена деления шкалы поворота ползуна суппорта | 1° | 1° |
Цена деления лимба поворота ползуна суппорта | 1’ | 1’ |
Установочные перемещения суппортов | имеются | имеются |
Дистанционное включение, переключение и выключение рабочих подач | имеются | имеются |
Выключающие упоры: | ||
горизонтального перемещения | имеются | имеются |
вертикального перемещения | имеются | имеются |
Поперечина | ||
Наибольшее перемещение, мм | 1240 | 1240 |
Скорость перемещения, мм/мин | 360 | 360 |
Выключающие упоры | ||
Перемещение и автоматический зажим поперечины | имеются | имеются |
Планшайба | ||
Диаметр планшайбы, мм | 2240 | 2800 |
Размеры Т-образных пазов | См. рисунок 1 | См. рисунок 1 |
Дистанционное переключение чисел оборотов планшайбы | Имеется | Имеется |
Работа со ступенчато-постоянной скоростью резания при обтачивании торцовых поверхностей | Имеется | Имеется |
Включение вращения планшайбы «Толчком» | Имеется | Имеется |
Блокировка включения вращения планшайбы при отсутствии смазки | Имеется | Имеется |
Торможение | Имеется | Имеется |
Габариты и масса | ||
Габаритные размеры станка, мм: | ||
длина | 5065 | 5485 |
ширина | 5340 | 6120 |
высота | 4910 | 4910 |
Масса станка, кг | 35500 | 43000 |

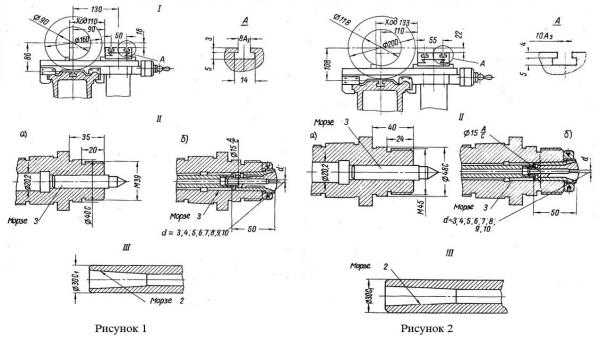

Рисунок 1,2 — Рабочее пространство станков 16у03п (на рисунке слева); 16у04п (на рисунке справа):
I — эскиз суппорта; II — эскизы конца шпинделя; III — эскиз пиноли задней бабки
а — под центр; б — под цангу.
Долгожданный 16у03п — воскрешаем заброшенный станочек.
Описание процесса электролиза.
Процесс более чем простой.
Источник питания — компьютерный БП. Для деталей, которые помещаются в ведро его более чем достаточно.
Скорость процесса зависит от тока, но в 10 раз увеличивши силу тока процесс не пойдет в 10 раз быстрее.
Еще зависит от площади донорского металла.
Отрезаем все провода от БП, кроме ЖЕЛТЫХ, ЧЕРНЫХ и КРАСНЫХ. (оставить еще провода которыми БП включается)
Красный черный это 5В — для зарядки мобилок и прочего.
Желтый черный — это 12В. Они нам и нужны для электролиза.
Скручиваем вместе все желтые, и отдельно вместе все черные.
Подключаем черные (минус) на деталь, а желтые ( ) на металл-донор (он будет в процессе электролиза съеден и уничтожен)
Электролит:
1 — Пару мелких пачек крота (средство для прочистки труб с каустической содой). Этот компонент съест жир (масло итд)
2. — Жменя кальцинированной соды — в любом хозмагазине навалом.
3. — Обычная вода из под крана.
Тара: — токонепроводящая емкость чтоб не было короткого замыкания.
Сам процесс очистки:
Итак, кинули в емкость с раствором деталь с подключенным проводом.
Вкинули вокруг детали или рядом пластину с подключеным проводом, которую будет съедать процесс
Включили и ушли на час (проконтролировать чтоб пошли пузырьки)
Через час достали — под краном со щеткой помыли.
Если не дочистилось — еще на часик в раствор электролизироваться.
Опять достали — домыли. Я обычно сдуваю остатки воды компрессором и сохнуть на полчасика на солнце.
Далее все стандартно — грунт/краска и собираем.
Можно продолжить процесс в другую сторону — оцинковать деталь. Но у меня надобности не было и я плотно этот вопрос не изучал.
Такой способ очистки исключает пыль и практически исключает тяжелый ручной труд. Рыхлая ржа отпадает сама.
Та что по поверхности металла спокойно без усилий счищается мягкой щеткой по металлу или твердой синтетической.
Кстати, совсем забыл предупредить !!!
——————————————————————————————————————
!!! ВНИМАНИЕ!!!проводить сей процесс только на улице!!!!
!!! выделяется водород, который скапливается в помещении !!!
!!! в смеси с кислородом образует гремучую смесь !!!
!!! при наличии искры бабахнет так, что мало не покажется !!!
——————————————————————————————————————-
Гараж/сарай по кирпичикам разберется…
§
§
Сделал импровизированный мини-шабер из квадратной твердосплавной пластинки от резца.
Ободрал почти всю краску с суппорта. Думаю его оставить неокрашеным. Все равно поцарапается, так пусть будет отчищен от краски и маслом облит.
Прошел этим минишабером призму и плоскость, без фанатизма и врезания в металл. Просто снял грязь налипшую да небольшие участки ржи тоже отчистились.
Кстати спасибо за совет чистить краску шабером — это просто песня 🙂
Задумался станину ободрать от многих слоев краски.
Сразу стало понятно что станок кучу раз красили. Серый-зеленый- салатовый. И мож еще чего не разглядел 🙂 толщина слоев краски впечатляет.
ЗБ скорее всего завтра уже соберу.
