Станки дома Основные узлы устройства
От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.
Движение суппорта может происходит в следующих направлениях:
- Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
- Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
- Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.
Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.
Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.
Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.
Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.
Что можно сделать на токарном станке?
Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.
Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов.
Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров.
Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.
Миска с ложкой и крышкой выточены из цельных кусков дерева:
Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.
Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.
Балясины для деревянной лестницы:
Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.
Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.
Шахматы, выточенные из дерева:
Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.
Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.
Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:
Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.
У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.
Банка с крышкой для хранения соли (береза):
Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:
- Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
- Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
- Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
- В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
- Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.
А теперь простейший станок
Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.
Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.
Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.
Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.
Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.
Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи. Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.
С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.
Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.
Делаем станок из дрели
Дрель будет отлично смотреться в виде привода к токарному устройству.
Этим элегантным решением вы сэкономите приличные деньги и значительно упростите себе жизнь, потому что у него целый ряд отличных преимуществ:
- Модульность аппарата: он просто собирается и разбирается. Дрель без каких-либо затруднений отсоединяется от станины и присоединяется обратно.
- Такая модель весьма транспортабельна, с ней можно работать везде – хоть на даче, хоть в гараже.
- Значительная экономия средств: не нужно закупать дополнительные сменные насадки или ременную передачу.
Чтобы собрать аппарат из дрели, вам понадобится практически те же самые детали, что и для обычного аппарата. Не понадобятся только два вещи: электродвигатель и передняя бабка, а это важнейшие и самые дорогостоящие элементы конструкции.
Поскольку станок легкий и компактный, нет нужды сооружать устойчивую станину, вполне достаточно будет верстака или стола. Фиксация дрели производится с помощью хомута и струбцины.
Расширение функций токарного устройства из дрели можно произвести с помощью дополнительных насадок и других приспособлений. У вас могут получиться великолепные самодельные станки по дереву.
Есть, конечно, и минусы. На аппарате из дрели вы не сможете обрабатывать детали большого размера. Можно попытаться усовершенствовать модель в этом направлении. К примеру, добавить ременную передачу и усложнить станок для увеличения числа оборотов.
Но овчинка не стоит выделки: он потеряет свои главные преимущества в виде простоты и легкости. Таким образом, самодельный аппарат из дрели имеет смысл лишь в случаях, когда идет работа с некрупными деталями.
Токарный станок из дрели способен на многое: на нем можно не только обрабатывать детали. Но и работать с красками – наносить их на заготовку во время ее вращения. Это и самодельный станок по дереву.
Намотка проволоки на трансформатор, нанесение разного рода насечек на поверхности деталей – только некоторые примеры использования многофункционального станка из дрели и токарного резца по металлу.
Какие задачи может выполнять домашний станок
До того как изготовить себе токарный мини станок по металлу своими руками необходимо тщательно разобраться в функциях будущего агрегата.
Может ли он делать то, что в первую очередь нужно человеку. Ведь не каждый может работать с металлом, чего не скажешь, например, про такой материал как дерево.
В общем, перечень доступных работ выглядит следующим образом:
- Обработка деталей с круглым сечением (например, колёса, круглые детали мебели, рукоятки от строительных инструментов и т.п.);
- Точная обработка торцов и канавок;
- Использование процесса зенкерования, то есть увеличение существующих отверстий (например, для того чтобы вкрутить винт большей конфигурации и т.д.);
- Обрезка деталей до необходимых размеров;
- Создание рельефной поверхности (используется техника накатывания);
- Создание внутренней и внешней резьбы на деталях.
Иногда в жизни человека возникает потребность обработать какое-нибудь изделие или материал наподобие дерева. Для этого приходится искать специализированную фабрику или мастера, который помог бы в этом деле. Это отнимает время и конечно финансовые средства.
А, что если попытаться сделать простой токарный станок своими руками? Это позволило решить бы многие проблемы, к тому же сборка подобного изделия окупила бы себя практически сразу.
Поэтому прежде чем идти покупать заводскую конструкцию, стоит взвесить все за и против. Ведь тот же станок, сделанный своими руками, будет выполнять все те же операции, придавая предметам необходимую форму и габариты.
Содержимое обзора:
- Какие задачи может выполнять домашний станок
- Основные элементы
- Суппорт
- Шаги по сборке конструкции
- Фото токарных станков по металлу своими руками
Какие задачи может выполнять домашний станок
До того как изготовить себе токарный мини станок по металлу своими руками необходимо тщательно разобраться в функциях будущего агрегата.
Может ли он делать то, что в первую очередь нужно человеку. Ведь не каждый может работать с металлом, чего не скажешь, например, про такой материал как дерево.
В общем, перечень доступных работ выглядит следующим образом:
- Обработка деталей с круглым сечением (например, колёса, круглые детали мебели, рукоятки от строительных инструментов и т.п.);
- Точная обработка торцов и канавок;
- Использование процесса зенкерования, то есть увеличение существующих отверстий (например, для того чтобы вкрутить винт большей конфигурации и т.д.);
- Обрезка деталей до необходимых размеров;
- Создание рельефной поверхности (используется техника накатывания);
- Создание внутренней и внешней резьбы на деталях.
Что можно сказать в целом? Пожалуй, стоит упомянуть тот факт, что покупка серийного токарного станка, который, между прочим, является довольно внушительным аппаратом, не совсем целесообразна.
Да и использовать его новичку крайне сложно. Поэтому сбор такого агрегата собственными силами – это самый лучший выбор, тем более при правильном подходе он сможет обрабатывать и металл, и дерево, и даже пластик.
Самодельные мини токарные станки по металлу | станочный мир
(Из книги Е. Васильева «Маленькие станки»)
Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

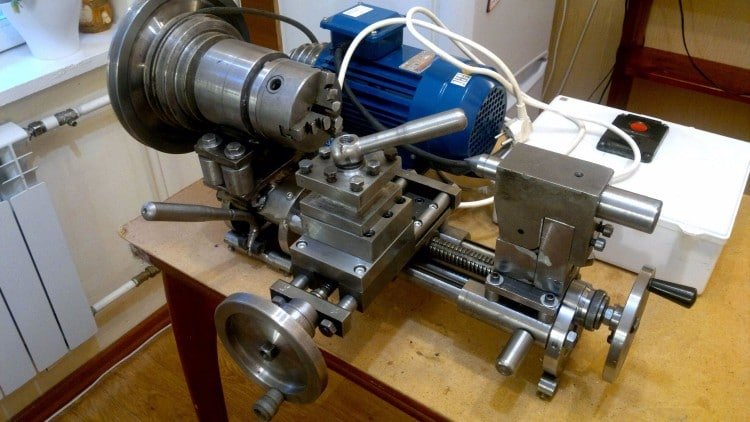

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).
В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.
Дополнительные фото:
Передняя бабка,
Задняя бабка,
Шпиндель,
Суппорт
Цанги.
Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение — не миф ли это.
Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.
Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.
Здесь описание и чертежи (http://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.
Юрий Кимборович. Вид со стороны задней бабки
Юрий Кимборович. Привод Юрий Кимборович. Механизм подачи
С форума:
Ю.К. — Немного подробностей о конструкции:
Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.
Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена 5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и задней опоры.
Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8, и поворачивая патрон воротком — нарезается резьба в задней бабке.
В принципе, вкратце все. Буду рад, если кому-то пригодится.
В задней бабке вращающегося центра у меня нет — когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.
— Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?
Ю.К. — Насчет патрона — 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось….
Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.
В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.
Если есть вопросы по конструкции — задавайте, буду рад ответить.
***
Кем-то начатая, но не доведённая до конца работа — самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.
Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция — только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.
Посмотрите и эту ссылку:
http://www.osipoff.ru/dump/forum.php?forum=37
и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.
Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов. Но это не беда — фотографии всё равно интересные, а стабилизатор оборотов изготовить — дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.
Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (http://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.
Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.
Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном Eguro и справа подобная маслёнка крупным планом.
Источник:
Е. Васильев «Маленькие станки»
Станочный суппорт
Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно.
Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения. Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире.
Ведущим их недостатком считается только высокая стоимость.
Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.
Суппорт
Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП).
Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП.
Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного.
Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.
Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.
Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.
Шпиндельная бабка используется для крепления оси шпинделя, установки коробки скоростей и коробки переключения подач (КПП).
Рабочая часть устройства любой коробки требует большого числа шестерен и трудно реализуется в домашних условиях.
Простым решением проблемы шпинделя будет применение регулируемого привода на основе асинхронного двигателя с частотным инвертором. Такой комплект полностью заменяет классический редуктор.
Шпиндель
Самодельная КПП для миниатюрного токарного станка вряд ли понадобится. Небольшие размеры обрабатываемых деталей не потребуют от токаря больших физических усилий, а мелкую резьбу гораздо продуктивнее нарезать леркой.
Если все же требуется токарный самодельный аппарат с коробкой подач, то не обязательно искать набор шестерен.
Автоматическую подачу можно выполнить на основе маломощных электродвигателей, что позволит в дальнейшем даже применить устройство ЧПУ.
Техника безопасности
Поскольку речь идет об электрическом станке и работе с металлами, требования к выполнению правил техники безопасности будут ясными и жесткими, от которых никуда не денешься. Первым делом нужно проверить работоспособность нового станка сразу же после его изготовления.
Как проверяется работоспособность станка: шпиндель должен вращаться без малейших затруднений. Нужно замерить совпадение оси вращения деталей в станке с центром симметрии этой же детали. Общая ось должна просматриваться у переднего и заднего центров.
Электродвигатель всегда накрывается специальным кожухом, который защищает мотор от грязи и частиц из металла, равно как и самого оператора станка. Если ваше устройство сделано из дрели, никакой кожух не нужен.
Если вы решили снабдить свой самодельный токарный станок мощным мотором, обязательно протестируйте в вашей домашней сети – хватит ли ее для вашего мощного мотора. А вообще лучше придерживаться устоявшихся традиций и использовать старых знакомых – электродвигатели от бытовых приборов.
Сделать самодельный токарный станок по металлу своими руками – отличное и элегантное решение со всех точек зрения. Простота исполнения, экономия средств, эффективная обработка деталей – все это про самодельные токарные станки.
