Основные характеристики

• Патрон для сменных оправок;
• оправка М8; М10; М12;
• дополнительная рукоять и лопатки, паспорт.

Roscamat Shark — резьбонарезной манипулятор для нарезания резьбы в сквозных и глухих отверстиях от М3 до М36 (М42 по AL).

• В начало
• Назад
• 1
• 2
• Вперёд
• В конец

Компания ЕвроМашСервис поставляет резьбонарезные манипуляторы и станки Roscamat производства испанской SL. Наше партнерство с испанским производителем началось более 15 лет назад. На сегодня мы являемся крупнейшим в России дилером по продаже резьбонарезных станков и резьбонарезных манипуляторов под торговой маркой Roscamat. Наши станки идеально подходят для проведения следующих операций:

• Нарезание резьбы в деталях из металла, алюминия и пластика;
• Нарезание резьбы в глухих и сквозных отверстиях метчиком или плашкой;
• Нарезание резьбы в отверстиях под различным углом

1 Характеристики

К основным характеристикам, влияющим на производительность, относятся:

• мощность — от 750 Вт до 2,2 кВт;
• скорость вращения шпинделя — показатель, зависящий от мощности электродвигателя и влияющий на скорость нарезания резьбы. В зависимости от модели может составлять от 28 до 520 оборотов в минуту;
• диапазон нарезания — учитывает диаметр обрабатываемых деталей и может составлять от 3 до 51 мм. При работе с мелкими деталями используются станки с малым диапазоном — от 3 до 16 мм и от 8 до 24 мм. В промышленном производстве используются станки с максимальным диапазоном;
• масса — показатель, который влияет на мобильность. Оборудование весом до 50-ти кг может быть легко перемещено, в то время как более тяжелое оборудование имеет свою стационарную позицию.

Qk1319 токарно-винторезный станок с чпу

РЕЗЬБА ДЛЯ РЕЗЬБЫ ТРУБЫ С ЧПУ ВВЕДЕНИЕ

Токарно-винторезный станок с ЧПУ этой серии в основном предназначен для обработки внутренней и наружной трубной резьбы, включая метрическую, дюймовую, модульную и коническую резьбы, а также имеет все обычные функции токарного станка с ЧПУ, такие как в качестве обработки внутреннего отверстия и торца валов и дисков.

Токарный станок этой серии широко используется в таких отраслях, как разработка нефтяных месторождений, добыча полезных ископаемых, химические трубопроводы и геологоразведка, это высокоэффективное оборудование для обработки и ремонта бурильных труб, буровых штанг, резьбовых соединений и так далее.

ХАРАКТЕРИСТИКИ

Большой шпиндель и двойной патрон для обеспечения технологической обработки труб большого диаметра

Цельная станина изготовлена ​​из высокопрочного чугуна для обеспечения жесткости и точности

Направляющие с закалённой ультразвуковой частотой обеспечивают хорошую износостойкость

Каретка и направляющая контактной поверхности используют Turcite B для поддержания точности

Технические характеристики

Классификация

Агрегаты для создания резьбы различают согласно следующим спецификациям:

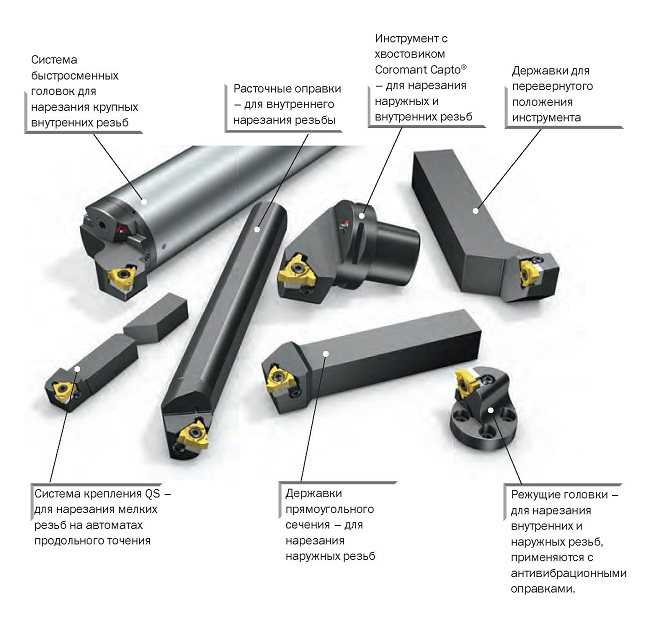

1. По способу нарезки – внешние и внутренние станки.
2. Исходя из способа расположения – мобильные и стационарные механизмы.

Внутренний резьбонарезной станок выполняет насечки в полостях деталей. Соответственно, внешние используются для обработки наружной поверхности заготовок.

Стационарный напольный или настольный резьбонарезной станок чаще всего можно увидеть в крупных и средних производственных цехах, где занимаются изготовлением элементов отопительных систем, трубопроводов. Данный род занятости нуждается в регулярном использовании подобных агрегатов. Поэтому их стационарная установка выступает необходимостью.

Переносной сверлильно-резьбонарезной станок широко применяется персоналом коммунальных служб, частных сантехнических компаний, специалистами небольших ремонтных мастерских.

Конструктивные особенности

Гидравлические резьбонакатные станки серии UPW оснащены двумя роликовыми шпинделями с одной подвижной шпиндельной бабкой и используются для накатки резьб и специальных профилей на цельных заготовках. Станки этой серии поставляются с давлением накатки от 5 до 100 тонн. По заказу возможно изготовление станков с большим давлением.

Станина станка UPW сконструирована с применением метода конечных элементов. Благодаря сочетанию литой и сварной конструкции достигается максимальная жесткость, при этом рабочая зона открыта сверху для удобства работы оператора и возможности установки систем автоматизации. Подвижная шпиндельная бабка перемещается по направляющим качения.

Система управления ECO-SYS построена на базе промышленного программируемого контроллера. Для удобства пользователя панель управления расположена на лицевой стороне станка и позволяет регулировать важнейшие параметры обработки.

Станки серии UPW могут использоваться для накатки как с подачей на проход, так и с врезной подачей.

Полуавтомат резьбонарезной 5993 — подобрать аналоги и купить в новосибирске по низкой цене | станочный мир новосибирск

Полуавтомат резьбонарезной в россии

Каталог товаров и услуг, где вы можете купить полуавтомат резьбонарезной среди 47 предложений поставщиков в России. Уточняйте оптовые и розничные цены на полуавтомат резьбонарезной, наличие на складе, стоимость доставки в ваш регион у компании поставщика.

• Станок 16К20
• Станок токарный 16к20
• Ремонт токарных станков
• Токарный станок б/у
• Токарный станок 1К62Д
• Токарный станок 1К62
• Станок 1М63
• Станок токарный 1М63
• Станок 1К62
• Токарный станок JET

Популярные категории в новосибирске

Да кстати, на портале ProСтанки выбор предложений по резьбонарезному станку 5993 почти как на Авито и TIU

Принцип работы

Конструкция станка несложная, вращательное движение передней бабке передается посредством коробки передач, для некоторых моделей скорость можно регулировать. У шпинделя имеется винтонарезная рабочая головка, оснащенная зажимным устройством. На поверхности узла закрепляются гребенки или другие элементы, при помощи которых и будет наноситься резьба нужного профиля. Обрабатываемая деталь крепится в каретке, позволяющей передвигать заготовку в необходимых пределах.

Схема работы станка:

• деталь размещается в тисках зажимной каретки, если длина заготовки большая, необходимо использование дополнительных опор;
• после включения двигателя рабочая головка и шпиндель начинают двигаться, на каретку подается сигнал, она направляет деталь с передней бабке;
• после того, как деталь начинает контактировать с головкой, начинается процесс нарезания резьбы нужной глубины и шага;
• после прохождения кареткой определенного расстояния подается сигнал на раскрытие, каретка запускается в обратном направлении;
• готовая деталь снимается, после чего на ее место устанавливается новая заготовка, после чего процесс повторяется.

Резьба метрическая и дюймовая

В мире существует огромное количество резьб, но самыми распространенными стали метрическая и дюймовая.Дюймовая намного старше метрической. Ее разработали в Великобритании, в конце XVIII века во времена промышленной революции.

Метрическую разработали во Франции, историческом конкуренте Великобритании. Она была намного проще и удобнее, так как за основу были взяты целые числа, в отличии от дюймовой.

В России в машиностроении применяется метрическая, а дюймовую нарезают на трубах, переходниках и штуцерах для водо- и газоснабжения.

Метрическая резьба выигрывает большей вариативностью. Помимо номинала (диаметра), указывается еще и шаг. Шаг резьбы – расстояние между двумя одноименными точками профиля.

Профилем резьбы называется правильный (равносторонний) треугольник, в таком треугольнике все углы имеют значение 60 градусов. Высота профиля равно 0,86 шага резьбы.

Резьбонарезные станки

Резьбонарезной станок (рис. 1) предназначен для создания различного устройства резьб, а также других типов обрабоки, на внутренних и наружных поверхностях обрабатываемых заготовок. Рассмотрим устройство и принцип работы на примере одного из наиболее распространенных полуавтоматических станков для нарезания резьбы 5993.

Рисунок 1. Резьбонарезной станок.

Рисунок 1. Резьбонарезной станок.

Этот станок имеет переднюю бабку. Вращательное движение передается от электродвигателя через коробку передач. Коробка передач, как правило, на этих станках выполняется в упрощенном виде с небольшим количеством скоростей.

Шпиндель этого станка имеет винтонарезную головку. Головка дополнена приводом, который позволяет зажимать и отпускать обрабатываемую деталь. Также на головке закреплены так называемые резьбонарезные гребенки, которые могут меняться в зависимости от требуемого профиля создаваемой резьбы.

На месте суппорта расположена каретка. В ней в самоцентрирующемся механизме закрепляется обрабатываемая деталь. Каретка крепится к станине через подшипники качения. Это позволяет ей двигаться в заданных пределах.

Работает резьбонарезной станок полуавтоматического типа по следующей схеме.

1. Заготовка помещается в зажимное устройство (тиски) каретки. Подается сигнал на пульт управления. Электромеханическое зажимное устройство приходит в движение и зажимает заготовку. Если деталь имеет большую длину или другие какие-то особенности, из-за которых возможно нарушение центровки — используется специальный упор.
2. Включается главный двигатель станка. Шпиндель и резьбонарезная головка начинают осуществлять рабочие движения.
3. Подается управляющий сигнал на механизм передвижения каретки. Гидравлический цилиндр выдвигается и направляет каретку к передней бабке.
4. Заготовка входит в контакт с вращающейся резьбонарезной головкой. Начинается процесс нарезки резьбы.
5. Когда каретка проходит расчетное расстояние, которое ограничивается упором — подается управляющий сигнал на раскрытие винторезной головки. Когда головка раскрылась, автоматика запускает каретку в обратное движение.
6. Обработанная деталь изымается из тисков и устанавливается новая заготовка. Цикл повторяется.

Полуавтоматические резьбонарезные станки редко используются в конвейерном производстве ввиду малой автоматизации процесса нарезки резьб и отсутствия возможности загрузки большого количества сырья за раз. Основная область применения такого типа станков — штучное и мелкосерийное производство.

Для среднего и крупного конвейерного производства применяются резьбонарезные станки автоматического типа с ЧПУ (рис. 2).

Рисунок 2. Резьбонарезной станок с ЧПУ.

Рисунок 2. Резьбонарезной станок с ЧПУ.

Резьбонарезной станок с ЧПУ работает в конвейерном производстве. В основном в качестве заготовки выступает пруток, труба или шестигранник. Резьбонарезная головка револьверного типа может одновременно вмещать до 26 резьбонарезных резцов.

Сведения о производителе резьбонарезного станка 5993

Производителем резьбонарезного станка 5993 — Читинский станкостроительный завод, основанный в 1957 году.

Завод производил следующее оборудование:

• универсально-заточные станки модели 3640, 3В641
• хонинговальный станок модели 3833М
• алмазно-заточной станок модели 3Б632В
• резьбонарезные полуавтоматы 5Д07 (1960-1982 гг), 5991, 5992, 5993, 5994 (1977 г), 5А993, ЧС 5А100С
• магнитные плиты, магнитные патроны, синусные плиты и другая магнитно-технологическая оснастка на постоянных магнитах — всего около 46 видов.

Список литературы

Список литературы для настройки станка

Станки, выпускаемые читинским станкостроительным заводом

• 3В641
  — станок заточной универсальный Ø 250 х 650
• 5Д07
  cтанок резьбонарезной для нарезания наружной цилиндрической резьбы Ø 39 х 320
• 5993
  cтанок резьбонарезной для нарезания наружной цилиндрической резьбы Ø 42 х 280

Техника безопасности

При эксплуатации фрезерных станков важно соблюдать общие требования безопасности, касающиеся обращения с вращающимися частями оборудования. При этом категорически запрещается:

• Использовать одежду с не заправленными частями (длинными рукавами, например) которые могут намотаться на шпиндель.
• Работать без головного убора, надежно скрывающего пряди волос.
• Приступать к обработке деталей без защитных очков, оберегающих глаза от разлетающейся стружки.
• Начинать операции с оснасткой без рукавиц из плотной ткани

Особое внимание уделяется безопасным приемам работы с инструментом. При установке и снятия фрезы со шпинделя необходимо надевать на нее специальный кожух, надежно закрывающий режущие зубья. Закрепление хвостовика используемой оправки в шпинделе станка обязательно предполагает проверку плотности его посадки, исключающей даже малейший люфт.

В заключительной части обзора отметим, что для их безопасного удаления следует пользоваться специальной выколоткой. Перед началом этой операции рекомендуется помещать на столе деревянный лоток, обеспечивающий защиту от порчи инструмента и самого оборудования.

Технические данные и характеристики резьбонарезного станка 5993

Список литературы

1. Полуавтоматы зубодолбежные 5М150, 5М150П, 5М161. Руководство по эксплуатации 5М150.00.000 РЭ, 1981
2. Колев Н.С. Металлорежущие станки.
3. Гальперин Е.И. Наладка зуборезных станков, 1960.
4. Козлов Д.Н. Зуборезные работы, 1971.
5. Лоскутов В.В., Ничков А.Г. Зубообрабатывающие станки, 1978.
6. Малахов Я.А. Зубообрабатывающие и резьбофрезерные станки и их наладка, 1972.
7. Мильштейн М.З. Нарезание зубчатых колес, 1972.
8. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
9. Писманик К. М., Шейко Л. И., Денисов В. М. Станки для обработки конических зубчатых колес, 1993
10. Птицин Г.А., Кокичев В.Н. Зуборезные станки, 1957.
11. Сильвестров Б.Н., Захаров И.Д. Конструкция и наладка зуборезных и резьбофрезерных станков, 1979.
12. Шавлюга Н.И. Расчет и примеры наладок зубофрезерных и зубодолбежных станков, 1978.

Список литературы для настройки станка

13. Станок для нарезания спиральнозубых конических колес модели 528с. Руководство к станку, ЭНИМС, МЗКРС 1956 год.
14. Инструкция по расчету наладочных установок зуборезных станков модели 525 и 528 для нарезания конических колес со спиральными зубьями, ЭНИМС, МЗКРС.
15. Руковдство по расчету геометрических размеров гипоидных зубчатых колес и наладок для их нарезания на станках моделей 528с, 528с, 5а27с1, Саратовский завод тяжелых зуборезных станков, 1967 год.
16. Руковдство по расчету наладок станков 528с, 525 и 5а27с4п для нарезания конических колес методом обкатки, Саратовский завод тяжелых зуборезных станков, 1969 год.

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики зубообрабатывающих станков
• Как покупать станок для производства
• Зубофрезерные станки для цилиндрических колес
• Встречное фрезерование. Попутное фрезерование при нарезании зубчатых колес на зубофрезерном станке
• Коническое зубчатое колесо. Термины и определения
• Испытания и проверка металлорежущих станков на точность
• Ремонт гидравлических систем металлорежущих станков
• Обозначения гидравлических схем металлорежущих станков
• Ремонт шестеренных гидравлических насосов
• Обозначения кинематических схем металлорежущих станков
• Справочник зубообрабатывающих станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Указания по заточке и установке резьбонарезных гребенок

Заточку и промер гребенок для головок винторезных самооткрывающихся типоразмеров 2651-0021 (1КА-25); 2651-0022 (2КА-30); 2651-0024 (ЗКА-40); 2651-0026 (4КА-70) и 2651-0028 (5КА-70) по ГОСТ 21760—76 производить в соответствии с инструкцией по эксплуатации этих головок, прилагаемой к станку.

Заточку плоских гребенок для резьбонарезных головок 1T, 2T, 3Т можно производить по ГОСТ 2287—61 по двум формам: форме I и форме II в приспособлении для заточки, рис. 13 (узел 5993.98.000), поставляемом за отдельную плату. При этом форма 1 заточки рекомендуемая.

Геометрия заточки показана на рис. 28. Рекомендуемые углы заточки в зависимости от обрабатываемого материала приведены в таблице на рисунке. Установка вылета гребенок, режимы резания и применяемая смазочно-охлаждающая жидкость приведены в руководстве по эксплуатации резьбонарезных головок 1T, 2T и 3Т.
