Абразивно-отрезные станки

Помимо резки металлических листов или профилей, используется при раскрое длинномерных заготовок на более мелкие куски и удаления избытков прокатной продукции на производстве. Абразивно отрезной станок подходит для цветных, черных металлов, профилей (тавр, двутавр, прямоугольник, квадрат, круг), причем режет их под углом от 0 до 45 градусов. Устройство громоздкого станка может включать насосную установку для охлаждения водой места резки, элементы для присоединения к системе пылеотсоса, встроенное оборудование для снятия заусенцев.

Принцип действия абразивно-отрезного станка схож с маятниковым. Отличие лишь в габаритах, мощности, функциональности и стоимости. Наиболее распространенной моделью среди станков данного типа является СОМ-400. Его основные характеристики:

• мощность — 2,2 кВт;
• частота вращения ротора — 2870 об/мин;
• углы поворота — от 0 до 45 градусов;
• диаметр отрезного круга — 400 мм;
• толщина разрезаемого металла — от 40 мм;
• клиноременная передача;
• масса от 65 кг.

Данная машина по металлу имеет несколько модификаций (например, СОМ-400 Б с увеличенной до 4 кВт мощностью, СОМ-400 П с возможностью поворота режущего диска на 45 градусов в обе стороны от оси наклона и так далее). Они отличаются числом ремней привода, геометрией заготовок, наличие других функций. Стоит такая машина по металлу от 30 000 рублей в зависимости от технических параметров, габаритов, веса.

Важным преимуществом абразивно-отрезных станков по сравнению с компактными маятниковыми выступает удлиненная ручка. Когда отрезная пила по металлу соприкасается с заготовкой, искрящиеся частицы металла разлетаются в стороны и могут попасть на кожу, в глаза и т. д. Если пользователь стоит хотя бы на метр дальше от места контакта диска с металлом, риск повреждения снижается.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

Делаем станок по резке металла с применением качественной техники: топ 3 производителей ушм

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Еще важно знать: 4 нюанса для правильного выбора болгарки, подходящей для распиловочного или циркуляционного станка

УШМ выпускают с мощностью привода от 340 Вт до 2,5 кВт. Для увеличения крутящего момента на рабочем валу применяют редукторы и увеличение оборотов до 10-12 тыс. за мин. Подбирают модель, подходящую для определенного типа станка. Чтобы исключить быстрый износ, специалисты предлагают делать небольшой запас и использовать технику с двигателем 0,9 кВт и более.

Количество ручек и специальные приспособления для выполнения ручных операций в данном случае не имеют значения. Однако пригодятся следующие компоненты и характеристики:

• защита мотора от пыли;
• плавная регулировка оборотов с автоматическим поддержанием заданного уровня;
• плавный пуск;
• встроенная защита от перегрузок.

Отрезной станок по металлу и дереву из болгарки своими руками

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

• Не увеличивайте нагрузки более запланированных величин.
• Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
• Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
• Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
4. при занятости обеих рук существенно повышается вероятность получения травм.

https://www.youtube.com/watch?v=ssmiQrFp0_0

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

• уточняют целевое назначение, объем работ;
• изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
• составляют комплект конструкторской документации со списком необходимых покупок;
• выполняют сборку по утвержденному плану с проверкой работоспособности.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

1. Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

2. Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

3. Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

4. Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

5. Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

Маятниковые пилы для резки металла

Название инструмента происходит от его функций — режущий диск посредством управления человеком совершает движения вверх-вниз, воздействуя на металл. При этом абразивный круг опускается на изделие, подвергаемое резке, а по окончании работы поднимается в исходное положение. Возможно изменение угла наклона режущего лезвия (поворот на 45 градусов).

Маятниковые пилы по металлу многофункциональны. Некоторые модели, предлагаемые производителями, справляются не только с металлом, но и с менее прочными заготовками. К примеру, для работы с деревом достаточно снять абразивный диск и заменить его на циркулярный соответствующего диаметра. Помимо широких функциональных возможностей, достоинствами оборудования являются:

• получение качественного, точного среза;
• доступность и низкая стоимость расходных элементов;
• легкость работы и замены элементов;
• быстрота процесса резки.

Главным недостатком маятниковых пил (также известных как торцовочных) является их высокая стоимость. Например, Makita LS 1040 обойдется пользователю в 15-18 тыс. рублей. Изделия данной фирмы считаются одними из лучших на рынке, поэтому есть смысл переплатить и получить долговечное оборудование.

Рассматриваемая пила для резки металла имеет следующие характеристики:

• мощность — 1650 Вт;
• диаметр диска — 260 мм;
• частота оборотов диска — 4600/мин;
• максимальная глубина пропила под углом 90 градусов — 53 мм, под углом 45 градусов — 35 мм;
• вес — 11 кг;
• сумма трех измерений менее 1,4 м.

Конструкция дополнена пылесборником, зажимом для заготовки, направляющей для удобства работы. Эта машина отрезная относится к сетевым устройствам, поэтому имеет кабель длиной 2,5 м.

Цена на ту или иную маятниковую пилу определяется ее мощностью, глубиной и шириной распила, а также дополнительными функциями. Например, наличием подсветки, лазера, блокировки работы при экстренной ситуации, возможностью подключения пылесоса, наличием нескольких скоростей работы.

По данным параметрам отличается бытовое от профессионального оборудования. Неплохими моделями для периодической работы в домашних или гаражных условиях являются модели фирм Энкор, Калибр, Hyundai, Sturm!. Цена на них варьируется от 4000 до 12000 рублей.

Общая классификация станков

Рассматриваемое оборудование относится к инструменту, осуществляющему резку металлических заготовок на предприятиях, монтажных, строительных, производственных площадках. Везде, где выполняется обработка стальных или иных материалов, имеются те или иные устройства.

https://www.youtube.com/watch?v=pr_NmWaHOpw

Различают 4 класса отрезных станков в зависимости от объемов выполняемых работ. Болгарки, циркулярные пилы включены в класс 4, поскольку используются преимущественно в быту. Класс 1 содержит машины, обрабатывающие любые изделия из металла, стали, чугуна и подобных материалов в больших объемах на протяжении длительного временного периода.

Рабочим органом отрезного станка является дисковая пила. В зависимости от числа режущих кромок инструмент бывает двух видов:

• одноголовочные станки (у них лишь один режущий диск, поэтому устройства не могут похвастаться высокой производительностью);
• двухголовочные (имеют два инструмента для резки, поэтому разом выполняют несколько операций).

У последних, как правило, одна из головок статична, то есть не перемещается, а другая способна передвигаться автономно от первой.

Также отрезные машины делятся на виды по типу подачи режущего инструмента. Подача бывает:

• маятниковой;
• фронтальной;
• нижней.

Наиболее распространена маятниковая пила по металлу ввиду простоты использования и ценовой предпочтительности. Далее она рассмотрена детально.

По виду стационарное оборудование делится на несколько групп:

• монтажные пилы;
• абразивно-отрезные устройства;
• правильно-отрезные устройства.

Выбор конкретной модели определяется задачами производства. Чтобы пользователь не ошибся с вложением средств (ведь машина отрезная стоит немало), далее самые популярные виды рассматриваются более подробно.

Оос.10

Заказать и купить отрезной станок ООС.10 вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Особенности монтажных пил

Этот инструмент является компактной переносной отрезной машинкой по металлу. В отличие от ранее рассмотренного оборудования, отрезной диск работает лишь под прямым углом, однако поменять можно положение обрабатываемой детали. С этой целью конструкция монтажной пилы предусматривает зажим в виде тисков, на котором есть устройство для выставления угла.

Основные элементы инструментов — платформа (основание), рабочий стол для заготовки и отрезной диск (абразивный — в случае с металлом). Классифицируется отрезная машина по типу привода. Он бывает:

Первый вариант предпочтительнее по соображениям долговечности и безопасности. Чтобы не перегружать двигатель при долгих работах, ремень начинает проворачиваться, поэтому нагрузка ослабевает. Машины с ременным приводом стоят дороже аналогов с ремнем, однако служат на порядок дольше. Например, отрезная дисковая пила Makita 2414 NB с прямым приводом стоит от 11 тысяч рублей, тогда как Кратон COS-2200/400 с ременным обойдется потребителю почти в 25 тысяч. Множество параметров обоих изделий похожи — мощность 2000 и 2200 Вт, диаметр диска 355 и 400 мм, высота пропила 137 и 140 мм соответственно, однако именно тип привода выступает решающим фактором при формировании цены.

Условное деление монтажных пил на бытовые и профессиональные происходит по двум критериям — мощности оборудования и типу привода. Так, инструмент с прямой передачей считается любительским, с ременной — профессиональным.

Классическая монтажная дисковая пила по металлу в действии отличается от маятниковой. Далее приведены некоторые особенности оборудования, к которым пользователь должен быть готов перед работой.

1. При резке заготовки под углом возможно ее смещение. В результате диск способен повредить станину изделия. Во избежание этого рекомендуется использовать дополнительную струбцину для фиксации заготовки в тисках.
2. Пуск оборудования сопровождается сильным толчком — к этому нужно быть готовым.
3. Машина отрезная монтажная — весьма шумный агрегат, поэтому при резке металла (особенно длительной) стоит использовать беруши или наушники.
4. По окончанию работ на заготовке в месте реза появляется тонкий заусенец, который легко срезается обычной болгаркой. Рекомендуется иметь ее наготове.

Особенности правильно-отрезных станков

Вернее будет отнести название не к слову «правильный», а к слову «правка». Данный станок сначала распрямляет, а затем обрезает материалы, поставляемые в бухте (укладка изделий кругом, восьмеркой либо цилиндром) или на катушке. К таковым относят:

• полосы тонколистового металла;
• проволоку;
• арматуру;
• прутки различных сечений.

Кроме базовых элементов, машина отрезная имеет размотчик, блок правки и узел гильотинного типа. Совокупно они дают устройство для правки и резки заготовок разного профиля, причем весьма точной при минимальной шероховатости поверхности среза.

Правильно-отрезные станки не применяются в домашних условиях и являются исключительно профессиональным оборудованием. Они востребованы в металлургии, строительстве, машиностроении, промышленности, используются для крупносерийного производства.

Для примера ниже приводятся характеристики станка СМЖ-357:

• максимальный диаметр разрезаемых гладкопрофильных поверхностей — 10 мм;
• скорость правки — до 90 м/мин.;
• длина стержней — до 9 м;
• мощность — 16,6 кВт;
• вес — 1,9 т;
• габариты — 2093 х 330 х 932 мм.

Станок создан на базе СМ-759, имеет гильотинные рычажные ножи с кулачковым приводом. Смонтирован на сварной раме из металла, является стационарным.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Правила работы с оборудованием

Любая пила для резки металла работает по общему принципу, потому советы универсальны для всех типов инструмента. Первостепенно нужно установить агрегат в хорошо освещенном месте, имеющем вытяжную вентиляцию и подальше от ГСМ. Основание должно быть прочным, колебания или покачивания установки недопустимы. Соблюдать указания в техническом паспорте относительно нагрузки на сеть, заземления и т.п.

Чтобы дисковая пила по металлу служила долго, важно верно подобрать рабочий элемент. Выделяют две группы дисков:

• абразивные (произведены из стекловолоконной сетки, подходят для резки черных металлов);
• алмазные (основа — сталь, на торце — абразивная масса из алмазной крошки; ими режут твердые сорта стали).

Ниже приведены ключевые принципы работы со станками:

1. Заготовка плотно фиксируется в тисках/на рабочей поверхности.
2. Смена или первичная установка отрезного диска осуществляется при выключенном двигателе и полностью остановленном станке. Это же касается смены скоростей у устройств с ременной передачей.
3. Диски для работы с материалом должны подходить по размеру к данной модели.
4. Давление на заготовку осуществлять плавно, без увеличения усилия.
5. После завершения работы (разрезания заготовки) режущий элемент остается в нижнем положении, а после полной остановки диска — поднимается.

Краткий обзор отрезных станков по металлу, представленный выше, дает общее представление о продукции на прилавках, позволяя пользователю сориентироваться в стоимости. Очевидно, электрическая модель предпочтительнее, чем ручная, и маятниковый инструмент с рычагом отнимет меньше сил на работу, чем углошлифовальная машинка. Поэтому начинающему мастеру есть смысл подробнее ознакомиться с упомянутыми моделями.

Makita, Bosch, Sturm, Интерскол — производители, чья пила монтажная пользуется спросом на рынке РФ. Среди более габаритных устройств для производственных целей лидирует отечественный изготовитель – отрезные машины СМЖ, СПР и другие являются отличными и долговечными помощниками на производстве.

Если вам близка рассмотренная тема, вы можете написать в комментариях свой отзыв о какой-либо модели, дать совет относительно эксплуатации отрезных машин или дополнить материал. Тем самым вы поможете проекту и начинающим умельцам.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.

Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных заготовок по сравнению с использованием ручного электроинструмента.

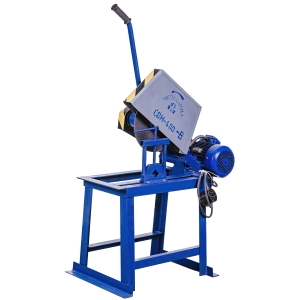

Станки отрезные сом-400 — ооо "металлица"

Технические характеристики оос.10:

Токарный станок из болгарки

Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Топ 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.
