Конструкция и основные узлы электрического точила

Базовая конструкция точильно-шлифовального станка, как правило, включает в себя два основных компонента: опорную станину и закрепленный на ней горизонтально электропривод. Практически все универсальное точильное оборудование имеет два шпинделя, которые являются прямым продолжением вала электродвигателя.

На рисунке ниже показано устройство такого заточного станка, который предназначен для ручной заточки инструмента и обработки небольших деталей. На его правом и левом шпинделях специальными втулками и фланцами крепятся два абразивных круга разной зернистости. Левый предназначен для обдирки, выборки и грубой обработки, а правый — для точной шлифовки и заточки в размер.

https://www.youtube.com/watch?v=1hfWJW6ubOg

Точильные круги закрыты защитными кожухами, нижняя часть которых является контейнером для сбора абразивной крошки и металлической пыли. В процессе заточки перед их открытой частью опускают щитки с прозрачными окошками. По требованиям техники безопасности оба эти приспособления являются обязательными и должны присутствовать в конструкции любого точильного оборудования.

Перед кругами смонтированы опорные устройства, предназначенные для фиксации обрабатываемой детали или затачиваемого инструмента под необходимым углом. Слева — простой наклонный подручник, устанавливаемый под заданным углом, а справа — регулируемый в трех измерениях столик.

Sturm bg6010s

Sturm BG6010S —​ это универсальный станок, который подходит не только для заточки сверл, ножей, лезвий и шлифовки, но и оснащен дополнительной функцией гравирования. По цене входит в ряд недорогих, но является самым хорошим. Такое мнение было сформировано благодаря отзывам и описанию довольных покупателей. Отзывы —​ это первое, на что нужно обращать внимание, дабы не совершить ошибок при выборе.

​Главной особенностью нового дизайна, является компактность и многофункциональность. Sturm BG6010S​ осуществляет заточку ножниц, ножей, сверл, стамесок и шлифовку инструментов.

Прочный алюминиевый корпус гарантирует защиту двигателя от внешних повреждений и пыли, что значительно продлевает срок службы устройства.

Шлифовальный круг диаметром 49,5 мм и мощность оборотов позволяет с легкостью затачивать крупные инструменты​ без особых усилий. На корпусе установлен упор, который фиксирует инструмент и дает возможность проработать все стороны детали.

К общим документам прилагается подробная инструкция, в которой расписаны процессы: под каким углом лучше производить заточку, как правильно точить, как регулировать угол.

Sturm BG6010S

Достоинства:

• минимальное потребление электроэнергии, всего 0,1 кВт;
• частота холостого хода равна 6700 оборотов/мин;
• низкий уровень шума и вибрации;
• блоки, в которых происходит заточка определенного предмета, подписаны.

​Недостатки:

• небольшой вес, всего 1,8 кг не может гарантировать полную фиксацию аппарата на поверхности;
• отсутствуют антивибрационные ножки или силиконовые таблетки;
• нет никакой системы заземления;
• посадочный диаметр 10 мм (невозможно произвести заточку сверла большего размера).

Виды шлифовальных станков

При плотной работе с деревянными деталями и предметами, мастеру нужно знать, какие бывают шлифовальные станки по дереву, чтобы подбирать наиболее оптимальный вариант устройства для себя.

По принципу устройства виды шлифовальных станков по дереву делятся на 3 типа: ленточный (гриндер), дисковый, барабанный.

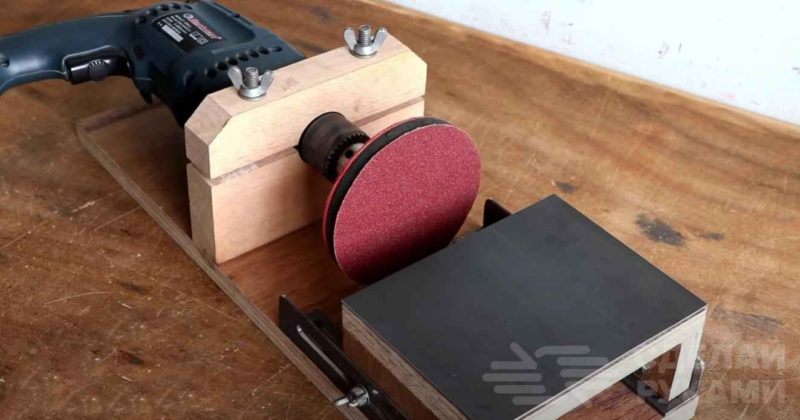

Есть и другие типы переносных шлифовальных станков. Часто дрели и шуруповерты оснащаются специальными насадками с абразивным напылением.

Устройство и принцип работы в каждом варианте отличается друг от друга. При этом и древесина будет обрабатываться по-разному.

Проще всего создать тарельчатый шлифовальный станок. Но точильно-шлифовальный станок, сделанный своими руками, где в основе лежит ленточная конструкция, будет намного функциональней и востребованный в домашней мастерской, чем любой другой.

Заточка стамески или рубаночного ножа

Сильно изношенное лезвие сначала перезатачивают на крупнозернистом круге, а затем переходите к более мелкозернистой категории.

Перед заточкой нового скоса на лезвии стамески или рубанка проверьте режущую кромку угольником. Если износ неровный, отметьте очень тонким фломастером .линию, перпендикулярную боковым сторонам лезвия. Установите упор для инструмента на расстоянии примерно 3 мм от круга, убедитесь, что он надежно закреплен, и, надев защитные очки, включите машину.

Окуните лезвие в воду и, прижав его к упору скосом вниз, постепенно подавайте в направлении круга. Когда оно дойдет до круга, все время перемещайте его всей шириной кромки по точильному камню, чтобы предотвратить перегрев. Через каждые несколько секунд погружайте лезвие в воду.

Исправив перпендикулярность, выключите точило и переставьте упор так, чтобы полотно находилось под углом примерно 25° к кругу. Включите машину и продолжайте работу в предыдущей манере, вытачивая теперь ровный скос по всей ширине лезвия. Не нажимайте слишком сильно и охлаждайте полотно, регулярно окуная его в воду или используя специальный аэрозоль, держа полотно одной рукой.

Если металл нагреется до температуры, которая придает ему голубой цвет, он  — потеряет закалку и не сохранит надолго остроту режущей кромки. В этом случае единственный выход — сточить поголубевший участок лезвия.

Изготовление дискового шлифовального станка

Изготовить дисковый шлифовальный станок своими руками в домашних условиях проще всего. Обычно формируется корпус, а в качестве основной детали, которая приводит в действие абразивный круг, используется болгарка или дрель. Но может использоваться и асинхронный мотор из старой машинки.

Можно использовать моторы нового поколения, которые соответствуют нужным параметрам, но стоит готовиться к тому, чтобы щетки на нем быстро износятся.

Если же все будет создаваться «с нуля», то следует действовать по такому плану:

1. Подготовить приблизительный чертеж для создания дискового шлифовального станка.

2. После тщательных измерений и составления чертежей, стоит приступить к работе. Формируется основа из вертикальной и горизонтальных частей, которые должны неподвижно между собой скрепляться, посредством металлических строительных уголков. В вертикальной части вырезается круглое отверстие, куда будет выводиться шкив мотора. «Двигающий элемент» должен также плотно прикрепиться к горизонтальной части основы.

3. Следующим этапом станет крепление дискообразной детали к подвижной части мотора. Сделать диск можно из фанеры и присоединить к шкиву мотора с помощью болтов. При этом болты должны полностью совпадать с поверхностью диска.

Останется из полотна абразива вырезать круг нужного диаметра и прикрепить его к дисковой части. Такой станок может работать от сети. При желании можно усложнить конструкцию, продумав кнопочную панель управления.

Как правильно выбирать точильный станок?

Изначально упор делается на конкретную задачу или спектр операций, для которых приобретается оборудование. Необходимо определить тип подходящего агрегата, а затем и его характеристики. На первый план должны выходить такие параметры, как мощность, размеры оснастки, крутящий момент и возможности для конструкционной подстройки рабочих органов под определенные условия эксплуатации.

Отдельное внимание уделяется производителям. Поскольку точильные станки в том или ином исполнении требуются практически в каждом хозяйстве, рыночный сегмент достаточно плотно ими наполнен. Наиболее качественные модели представляют зарубежные изготовители наподобие Makita, Bosch и Metabo.

Оборудование этих брендов отличается и эксплуатационной надежностью, и функционалом, и эргономикой. Но не каждому по карману продукция от известных компаний в принципе. Более доступные по цене варианты предлагают российские производители. Обращаться стоит к моделям «Интерскол», «Зубр», «Калибр» и др.

В семействах этих компаний можно найти устойчивые к нагрузкам модификации стоимостью 2-3 тыс. руб. Например, в отечественном же сегменте представлен заточной станок «ПИТ» в исполнении P11001, который можно приобрести за 2,5 тыс. руб. Данный агрегат специализируется на обработке цепей с возможностью поворота угла заточки в диапазоне от 0 до 35 градусов.

Как сделать ленточный шлифовальный станок

Гриндер – это ленточный шлифовальный станок универсального применения (шлифовка дерева, металла, углепластика) имеет небольшой размер и функциональную конструкцию, которую легко транспортировать при необходимости.

Изготавливать такие ленточные шлифовальные станки своими руками достаточно просто, работая по такому алгоритму:

1. Изначально нужно подготовить чертеж для ленточного наждака своими руками. В нем нужно максимально точно проработать все параметры и указать размеры. При этом стоит учитывать, какие именно функции чаще всего будет выполнять устройство.

2. После создания подробного и понятного чертежа, стоит подготовить все необходимые инструменты и материалы для работы: ДСП (металл), винты, болты и гайки, пропиленовые трубы, подшипники и строительный уголок. Важным этапом станет именно выбор подходящего двигателя, который должен иметь мощность не более 1 кВт и работать от сети 220 В. Если мотор не соответствует параметрам, то это существенно может усугубить принцип использования устройства в целом. Самым подходящим вариантом является мотор от старой стиральной машинки.

3. Из ДСП или металла, изготавливается основной корпус, который будет своей конструкцией соответствовать заданным на чертеже параметрам. К основанию производится крепление мотора с помощью болтов и гаек, а также крепится строительный уголок. Именно последний элемент будет ограничителем для ленты.

4. Далее формируются валики под ленту нужно полипропиленовую трубу с диаметром 20 мм вставить в трубу с диаметром 32 и дополнительно в меньшую основу вставить еще и трубочку из жести для более надежной фиксации. Конструкцию надеть на шлицевую деталь мотора. По такому же принципу, но с использованием подшипников собирается ведомый вал.

5. Последним этапом станет крепление абразивной ленты.

Теперь станок для шлифовки дерева можно использовать, включая его в обычную розетку. Если изготавливать корпус из металла, то получится приблизительно такая модель:

Чтобы еще больше упростить принцип изготовления (сделать только корпус) ленточной модели, можно использовать дрель, шуруповерт или болгарку. Чтобы использовать болгарку для шлифовки дерева, не нужно делать каркас, на котором будет крепиться инструмент. А вот дрель должна фиксироваться в корпусе хотя бы из дерева. Такие конструкции будут иметь следующий вид:

Изготовление шлифовальных станков разноплановых конструкций и мощностей в домашних условиях не является сложным. Достаточно построить точный и правильный чертеж, выбрать правильный двигатель и соорудить конструкцию-основу для крепления абразивных элементов.

В результате такое устройство станет просто незаменимым при работе с деревянными деталями. Функциональность таких приборов немного отличается от заводских моделей, но эта характеристика компенсируется эффективностью и простотой дизайна (доступностью) прибора.

Критерии выбора инструмента

При выборе электрического точильного инструмента следует учитывать ряд важных параметров.
К ним относятся:

• Мощность агрегата. Для бытовых нужд подойдут модели на 150-250 Вт. Таких показателей хватит для заточки садовых принадлежностей и кухонных ножей. В профессиональных целях применяют точила мощностью, доходящей до 600 Вт. Этот параметр влияет на переносимые нагрузки и устойчивость к перегреву.
• Посадочный диаметр. Этот показатель находится в пределах 12-32 мм. С увеличением вала растут и размеры кругов, которые можно использовать. Устанавливать большой диск на маленькую основу нельзя.
• Число оборотов. Малая скорость применяется для обработки тонкой стали, чтобы она не перегревалась. Большое количество оборотов (от 2 тыс.) подходит для толстых изделий. Твердосплавные детали точатся на скорости до 15 тыс. об/мин.
• Ширина и диаметр шайбы. Этот параметр определяет габариты затачиваемого предмета. Мелкие изделия (стамески, ножи, зубила) шлифуются на тонких маленьких дисках. Большие детали (тяпки, топоры, косы) требуют широких насадок с крупнозернистым абразивом.
• Защитные элементы и удобство. Для комфортной и безопасной эксплуатации изделия оснащаются специальными приспособлениями. К ним относится подставка под упор с настраиваемым углом наклона. Защитный экран из прозрачного материала препятствует попаданию в глаза работника мелких частиц. Подсветка позволяет уже в процессе оценивать качество шлифовки. Специальная ванночка промывает и охлаждает оснастку.

Мнение экспертаЛевин Дмитрий Константинович

Использование заточного оборудование не требует особых навыков и легко осваивается после изучения инструкции. Невысокая цена инструмента делает его доступным практически для любого мастера.

Лучшие станки для заточки сверл, ножей и ножниц

200-ваттный станочек компактен, легок (вес – 1,9 кг) и очень даже универсален: производитель предусмотрел в нем возможность точить не только сверла, но и ножи, ножницы и даже тонкие топоры.

Двигатель применен коллекторный, высокооборотный, из-за этого уровень шума при работе приличный. Зато это компенсируется высоким крутящим моментом на рабочих поверхностях кругов, так как они соединены с мотором через понижающий редуктор на бесшумном зубчатом ремне. К тому же вынос мотора в сторону от абразива позволил разместить на его роторе крыльчатку охлаждения.

Так… а как этим пользоваться? Проще всего разобраться с вертикальной прорезью слева – да, в нее действительно вставляются ножи. В горизонтальную прорезь левее от нее – ножницы. Здесь достаточно пару раз потренироваться, чтобы в дальнейшем точить весь этот инструмент спокойно.

А вот со сверлами «методом тыка» уже не получится – хвостовик зажимается в боковую цангу (этот тот самый непонятный черный набалдашник), само сверло при этом поджимается двумя «лапками» (ими управляет рычаг, похожий на лепесток) и упором до нужного вылета… А сама заточка происходит совсем в другой стороне, так что вынимаем цангу и вставляем ее в наклонный порт с откидной крышкой. На словах выглядит непонятно, но на практике действительно быстро и удобно.

Тогда в чем зарылось «но»? Оно же обязательно должно быть – и, увы, действительно есть. Все шлифовальные круги, установленные внутри станка – нестандартные, причем и по размеру, и по посадке.

Назначение

Абразивная обработка инструментов, конструкций, изделий — одно из назначений точильно — шлифовального станка.

На точильно — шлифовальных станках производят такие операции как шлифовка и полирование органического стекла. Стальные кованные детали могут подвергаться шлифованию кругами различной зернистости. К шлифованию и полированию также могут прибегнуть про обработке окон. (Строительные конструкции, сантехнические изделия тоже полируют и шлифуют).

Заточка и шлифовка мелкого слесарного инструмента осуществляется на настольных станках. Заточка резцов осуществляется на средних станках. Обдирка, зачистка, шлифовка деталей осуществляется на крупных станках.

Есть различия между точильно — шлифовальными станками. Так для снятия фасок и заусенец существуют точильно — шлифовальные станки, но если осуществлять на них полировку и шлифовку изделий — то уже придется пользоваться специальными приспособлениями.

Электроточилы позволяют вручную затачивать деревообрабатывающий и металлорежущий инструмент. Можно применять для точения абразивные или алмазные круги.

Можно производить декоративное шлифование. Круги различной зернистости позволяют отделывать стальные кованные детали.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Плоскошлифовальный станок

Назначение этого станка открывается в самом его названии — плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование.

Пошаговая инструкция по изготовлению

Изначально нужно подготовить чертеж шлифовального станка по дереву своими руками. Без базового эскиза создать полноценно функциональный станок не получится. Чертеж должен быть точным – должны быть указаны все параметры и размеры. Пример такого чертежа:

Предварительно стоит рассчитать мощность мотора, которой будет достаточно для работы. Сделать это можно, используя такую формулу:

https://www.youtube.com/watch?v=0YI7Q2Dot3E

P=q×S×(K k)×U:1000×n

Расшифровка обозначений, которые использованы в данной формуле:

q — давление площади детали из дерева на плоскость полотна (N на каждый квадратный сантиметр).

S — участок детали, которая взаимодействует с абразивом, измеряемая в см².

K — показатель рабочей части абразива относительно детали. Здесь учитывается плотность древесных волокон и зернистость абразива. Показатели могут колебаться в пределах 0,2-0,6.

k — коэффициент трения изнаночной части абразива по рабочей поверхности.

U — скорость вращения абразивной ленты (м/с).

n — КПД всей системы.

Если рассчитать все эти показатели и грамотно построить чертеж, то можно получить эффективный и функциональный самодельный шлифовальный станок. Чтобы изготовить шлифовальный станок своими руками, стоит подобрать необходимые инструменты и материалы, определиться с тем, как, и при каких условиях будет использоваться устройство.

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Размеры и материал используемых шлифовальных камней

Наждак является расходным материалом, но это не мешает ему быть одним из самых важных элементов оборудования. В отношении рабочих диаметров круга всё просто – для стандартных, нетребовательных станков он составляет 150 мм., для профессиональной техники – варьируется в зависимости от сложности и объёмов работ.

В маркировке, размещаемой на диске, указываются как габаритные размеры, так и твёрдость, зернистость

Среди применяемых при производстве абразивов материалов наибольшей популярностью пользуются следующие варианты:

КСВЕДЕНИЮ!

Также немаловажную роль может сыграть такой параметр как структурная плотность. Диски с показателем, равным 5-8, имеют большую плотность и подходят для полноценной заточки. Если же значение равно 9-16, Вы сможете сделать только небольшие «косметические» процедуры.

Технологии заточки и дополнительные приспособления

Шлифовально-заточное оборудование выполняет значительный перечень операций, от приведения в надлежащее состояние предметов домашнего обихода, до обработки деталей космических кораблей. Дополнительные приспособления значительно расширяют приемы обработки и повышают качество выполняемой работы. Относят к ним следующие элементы конструкции станка;

• опорный стол или приставка. Самый простой и широко используемый способ удерживать обрабатываемую деталь в нужном положении. Из недостатков отмечается невозможность контролировать углы и размеры. Операция проводится исключительно под визуальным контролем;
• подручник. Эволюция развития опорного стола. Может иметь направляющие и пазы с определенным шагом или углом. Позволяет обрабатывать деталь с заданными параметрами;
• держатель. Приспособление может иметь подвижную часть, где прочно зафиксированная деталь движется по заданному направлению. Устройство, облегчающее процесс шлифовки и позволяющее достаточно точно контролировать некоторые размерные характеристики обрабатываемой заготовки;
• Копир. Механическое приспособление, позаимствованное у токарного станка. Применяется для обработки деталей сложной формы по заранее выставленному шаблону;
• ЧПУ. Процесс полностью автоматизирован. Деталь или абразивный круг движется строго по заданной траектории. Современные технологии позволяют программировать процессы на компьютерах общего пользования с помощью специальных программ и приложений.

Промышленный станок для заточки оборудован системой охлаждения. Это ускоряет проводимую операцию, не позволяя детали перегреваться. Жидкости, применяющиеся в оборудовании, обладают и смазывающим действием, отчего качество поверхности выше, чем при обработке сухим абразивом.

Важна геометрия и при заточке сверл. Добиться требуемых значений вручную практически невозможно. Проконтролировать углы и центровку визуально — недостижима задача. Широкой популярностью пользуются приспособления для заточки цепей бензопил. Стабильный спрос на устройства для восстановления ножовочных полотен.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Типы заточных станков

Известны два типа механизмов для заточки: специализированные и универсальные.

Специализированный станок для заточки можно подразделить на 4 подтипа, среди которых выделяют:

Гравировки при помощи точила делаются насадками, которые крепят к валу. Удобство такого аппарата в том, что на нем можно легко настраивать нужную скорость вращения вала. Минус станка заключается в его непродолжительной работе, требующей постоянных перерывов через каждые 30 минут.

Заточные станки для сверл позволяют точить сверла, выполненные из твердосплавной стали. Чаще всего для быстрой заточки применяют сверла из быстрорежущей стали.

Универсальный заточной станок применяется для заточки любых режущих поверхностей. В состав такого аппарата входят: ленты, диски, тарелки.

Существуют еще два вида механизмов, используемых для правки поверхностей:

• профессиональные;
• используемые в быту.

Первые применяются на специальных производствах и характеризуются высокой мощностью. Они могут работать в течение всего дня и выполнять большие объемы работы в промышленных масштабах. Для таких точильно-шлифовальных станков специально предусмотрены насадки и переключатели скоростей.

Станки, применяемые в быту, уступают профессиональным в мощности и времени работы. Они могут работать только в течение 15-20 минут, после чего требуется их остановка. Такие мини-станки для заточки используются в разовых целях, когда необходимо быстро заточить нож или топор. Они имеют простой набор функций.

Точило stgb3715 stanley

​Компания Stanley является одним из ведущих производителей, выпускающих бюджетные и многофункциональные строительные инструменты, которые подойдут для любого пользователя.

Прибор STGB3715​ Stanley представляет из себя двухдисковую конструкцию. Один диск крупнозернистый предназначен для очистки инструмента, второй диск с мелким зерном полирует и сглаживает инструмент. Мощность двигателя — 383 кВт, а скорость оборота одного диска — 3440 оборота за минуту.

В комплекте к дискам идет два защитных стекла и два упора, которые можно с легкостью снять. Вес аппарата — 8 кг, что является безопасным при правильной установке. Станок STGB3715​ Stanley​ является отличным аналогом Jet JBG-150 577901M​. Разница только в мощности двигателя, который не может работать больше одного часа.

Станок STGB3715​ Stanley​ идет в сегменте средней цены на рынке. Отлично подойдет для домашнего использования.

STGB3715 Stanley

Достоинства:

• компактный;
• на дне основы укреплен силиконовыми накладками, что помогает надежней зафиксировать устройство;
• кабель питания предназначен для заземления;
• практически без шума и вибрации;
• защитные кольца по периметру диска.

Недостатки:

• отсутствие функции охлаждения при продолжительном использовании;
• дополнительные диски можно приобрести только у официальных представителей;
• слишком маленький диаметр диска 16 мм.

Требования охраны труда во время работы.

3.1.Включить вытяжную вентиляцию и электродвигатель станка, проверить их работу.

3.2. Перед установкой на станок обрабатываемой детали и приспособления очистить их от стружки и масла.

3.3. Производить заточку и доводку режущего инструмента шлифовальными кругами только на тех станках, на которых это предусмотрено технологией.

3.4. Во время работы пользоваться установленными на станках защит­ными экранами, а при их отсутствии — защитными очками.

3.5. Масса и габариты обрабатываемых деталей должны соответствовать паспортным данным оборудования. Установку и съем тяжелого инструмента (весом более 15 кг) производить только подъемными механизмами (кранами, электроталям и т.п.).

Вес перемещаемых изделий вручную постоянно в течении смены для мужчин не должен превышать — 15кг, для женщин — 7кг. Реже 2х раз в течении часа мужчи­нам-30кг., для женщин — 10кг..

3.6. Чистку, смазку и уборку станка, подналадку, а также установку и съем затачиваемого инструмента производить только при полной остановке механизмов станка и нахождения абразивного инструмента в безопасной зоне.

3.7. При установке и закреплении обрабатываемого инструмента в центрах не применять центра с изношенными конусами;

3.7.1. Заточку осевого инструмента, затачиваемого в центровых бабках, производить только с исправными центровыми отверстиями; не допускать, чтоб вершина центров упиралась в дно центровых отверстий, инструмент должен плотно входить в оба конца всей конусной поверхности центровых отверстий.

3.7.2. После установки инструмента в центрах проверить крепление задней «бабки».

3.7.3. При обработке в центрах применять безопасные хомутики и поводковые патроны. Надежно закрепить хомутик на инструменте, чтобы инструмент не провора­чивался при обработке.

3.8. Во избежание разрыва шлифовального круга:

3.8.1. При ручной подаче подавать абразивный круг или изделие на абразивный круг плавно, без рывков и резкого нажима;

3.8.2. На станках с ручной подачей изделий запрещается использование рычага для увеличения усилия нажима деталей на шлифовальный круг;

3.8.3. При автоматическом цикле работы станка строго соблюдать режимы резания (скорость и подачу) согласно, технологии;

3.8.4. Не допускать работу боковыми поверхностями круга, если круг не предназначен специально для такого вида работ; оберегать круг от ударов и толчков.

3.9. Своевременно и правильно производить правку шлифовального круга и регулировку зазора между подручником и рабочей поверхностью круга.

3.10. Не допускать присутствия на своем рабочем месте лиц, не имеющих отношения к работе.

3.11. При обработке изделия, надежно закреплять его в приспособлении или пользоваться подручником.

3.12. При обработке изделия с охлаждающей жидкостью следить за тем, чтобы жидкость омывала шлифовальный круг по всей его рабочей поверхности и своевременно отводилась. Не включать охлаждающую жидкость до включения вращения абразивного инструмента.

3.13. Если заточной станок, предназначенный для мокрой заточки, работал без охлаждения (всухую), то при переходе на мокрую заточку во избежание разрыва необходимо дать кругу предварительно охладиться (остыть) и только после того, как он остынет начинать работу с применением охлаждения жидкостью.

3.15. Перед каждым включением станка убедиться в том, что пуск его никому из окружающих не угрожает.

3.16. Во время работы на станке необходимо стоять не против вращающегося круга, а несколько сбоку от него во избежание ранений в случае разрыва круга.

3.17. Прежде чем остановить станок, необходимо выключить подачу и отвести круг от изделия.

3.18. При работе кругами, предназначенными для работы боковыми (торцевыми) поверхностями, следить, чтобы зажимные фланцы и крепежные элементы не касались изделия, приспособления и др. частей станка.

3.19. Для безопасной обработки длинных изделий, с длинной большей или равной 8-ми диаметрам, (прошивки, протяжки ), станки должны быть снабжены люнетами.

3.20. При уменьшении диаметра круга, вследствие его срабатывания, число оборотов круга может быть увеличено без превышения рабочей окружной скорос­ти, допускаемой для данною круга.

3.21. Предельные допустимые диаметры сработанных кругов, за исключением кругов диаметров менее 6 мм, должны соответствовать величинам, указанным в таблице.

3.22. Обязательно остановить станок, выключить электродвигатель привода абразивного инструмента и дождаться его остановки, при:

3.22.1. При проведении измерений обрабатываемого изделия, уборке, подналадке и переналадке;

3.22.2. Уходе от станка даже на короткое время;

3.22.3. Временном прекращении работы;

3.22.4. Перерыве в подаче электроэнергии;

3.22.5. Уборке, смазке и чистке станка;

3.22.6. Подтягивании болтов, гаек, клиньев и других,, соединительных деталей станка и приспособлений;

3.22.7. Регулировке и перестановке подручника;

3.22.8. Установке, регулировке и смене инструмента;

3.22.9. Обнаружении какой-либо неисправности, которая грозит опасностью;

3.22.10. Обнаружении напряжения на металлических частях станка.

3.23. Во время работы и после окончания ее не класть и не оставлять на стан­ке изделия, подсобный и мерительный инструмент, а пользоваться предназначен­ной для этой цели тумбочкой, установленной у станка.

3.24. Абразивную и металлическую пыль удалять со станка щеткой-сметкой или скребком, после полной остановки рабочих механизмов. Производить эту работу непосредственно руками запрещается.

3.25. Применять только исправные гаечные ключи, соответствующие разме­рам гаек и болтов. (Не применять прокладок между зевом ключа и гранями гаек).

3.26. Во время работы на станке заточнику ЗАПРЕЩАЕТСЯ:

3.26.1. Работать на станке в рукавицах или перчатках, а также с забинтованными пальцами без резиновых напальчников;

3.26.2. Брать и подавать через работающий станок какие-либо предметы, подтягивать гайки, болты и другие соединительные детали станка;

3.26.3. Работать на неисправном оборудовании и в неисправном приспособлении.

3.26.4. Тормозить вращение шпинделя нажимом руки на вращающиеся части станка;

3.26.5. Пользоваться местным освещением выше 50В;

3.26.6. Опираться на станок но время его работы и позволять это делать другим;

3.26.7. Пользоваться неисправным крепежным инструментом и приспособле­ниями.

3.26.8. Прикасаться к токоведущим частям электрооборудования (распределительные устройства, клеммы, коллектор электродвигателя, арматура общего освещения и др.), а также открывать дверцы электрораспределительных шкафов (сборок), крышки пусковых приборов, снимать ограждения и защитные кожухи с токоведущих частей электрооборудования. В случае необходимости следует обращаться к электромонтеру;

3.26.9. Пользоваться кругами, имеющими трещины или выбоины;

3.26.10. Открывать и снимать ограждения и предохранительные устройства с опасных зон работающего оборудования;

3.26.11. Работать на станке с оборванным заземляющим проводом, при отсутст­вии или неисправности блокировочных устройств;

3.26.12. Заходить за ограждения технологического оборудования;

3.26.13. Работать при отсутствии на полу под ногами деревянной решетки (трапа) по длине станка, исключающей.попадание обуви между рейками и обеспечивающей свободное прохождение стружки;

3.26.14. Удерживать руками изделие на весу.

Универсальные точильные станки с кругами ø125 и ø150 мм

Среди домашних пользователей самыми популярными являются точила с мощностью привода от 150 до 300 Вт и диаметрами абразивного круга 125 и 150 мм. Вес и габариты таких станков позволяют устанавливать их на столе, широком подоконнике или небольшом верстаке.

К этой же группе относится комбинированный станок «ЗУБР» ЗТШМ-150/686Л (см. фото ниже), у которого на левом шпинделе установлен круг Ø150 мм, а на правом — консоль со шлифовальной лентой 50×686 мм. Вес этой модели — 7.2 кг, мощность привода — 250 Вт, а цена — 4 400 руб.

Универсальные точильные станки с кругами ø200 мм и больше

Чем больше размер точильного круга, тем мощнее привод и больше массогабаритные показатели точила. Поэтому станки с диаметром диска от 200 мм необходимо устанавливать на устойчивые верстаки и крепить к ним с помощью болтовых соединений. Ниже приведен список популярных точильных станков этого класса, среди которых своим весом выделяется точило Makita.

Самой необычной моделью в этой группе является электроточило «Интерскол», которое при Ø200 имеет мощность привода всего 350 Вт, но при этом весит почти 12 кг. Еще один интересный образец — это точило Dexter 400 Вт 200 мм, широко представленное на различных интернет-площадках и в торговых сетях и имеющее вполне демократичную цену 3 950 руб.

Характеристика настольного станка

Любой наждачный станок настольного типа имеет свои характеристики:

• форма и диаметр точильного круга;
• вес станка;
• мощность;
• посадочный диаметр;
• скорость вращения круга.

Форма и диаметр отличаются в зависимости от вида используемого настольного точильного аппарата и того, какой наждак применяется. У профессионального аппарата диаметр круга зависит от типа материала, который подлежит правке. У бытовых станков диаметр стандартный — 150 мм.

Профессиональные модели оборудованы сразу двумя дисками, так как объемы работ требуют быстрой их смены.

Диски на некоторых типах профессиональных настольных аппаратов устанавливаются перпендикулярно друг другу. Благодаря этому удается делать разные виды заточки: от грубой до тонкой. На обычных домашних станках диски устанавливаются на вал.

При желании для удобства при заточке ножей можно помимо плоского диска установить диск в виде чаши. Для шлифовально-заточных станков дополнительно предусмотрен специальный ленточный механизм для шлифования. Благодаря лентам удается делать шлифовку как металлических, так и деревянных изделий.

Вес точильно-шлифовального станка напрямую зависит от его типа. Бытовые гораздо легче профессиональных. Это связано с качеством материала, из которого они изготавливаются.

Для изготовления профессиональных аппаратов используется металл высокого качества, благодаря чему во время работы они не вибрируют и имеют устойчивое положение. Бытовые из-за своего небольшого веса могут сильно вибрировать при работе.

Любой настольный станок для заточки работает при напряжении сети в 220 В. Мощности моделей разнятся. Профессиональные поглощают гораздо больше электроэнергии, а их мощность составляет порядка 1000 Вт.

Домашние станки могут работать при мощности в 550-750 Вт. Если ее снизить до 300 Вт, то механизм просто не справится с правкой изделия, выполненного из качественного металла.

Посадочный диаметр для точильного диска нужен лишь тогда, когда есть необходимость в приобретении расходных материалов.

Скорости вращения диска должно уделяться повышенное внимание. Профессиональные модели требуют таких кругов, которые могут вращаться в зависимости от режима скоростей. Для бытовых моделей достаточно одной скорости, при которой диск делает порядка 1000 оборотов.

Станок точильный Кратон

Шлифовальный станок из болгарки

Необходимые материалы и комплектующие:

• УШМ;
• дисковая насадка с липучкой;
• наждачный круг;
• полоса металла;
• профильная труба;
• болты с гайками;
• листовой металл.

Для изготовления этого шлифовального станка нам потребуется маленькая болгарка. Устанавливаем на неё дисковую насадку с липучкой, и крепим к ней наждачку.

Далее отрезаем заготовки из металлической полосы, и изготавливаем из них крепление для болгарки. С помощью болтов прикручиваем крепление к корпусу редуктора УШМ.

Отрезаем кусок профильной трубы, сверлим в нём два отверстия, вставляем в них болты, и привариваем. Затем крепление с болгаркой надеваем на эти болты, фиксируем гайками.

В нижней пластине предварительно надо вырезать пазы.

На следующем этапе необходимо будет изготовить основание шлифовального станка. Отрезаем четыре кусочка профильной трубы, обрезаем углы под углом 45 град., и свариваем из них квадратную рамку.

Профильная труба с креплением для болгарки приваривается к основанию.

На противоположной стороне станины необходимо приварить крепление с регулируемой стойкой. К верхней части стойки будет крепиться опорный столик. Его мы изготовим из листового металла толщиной 3-4 мм.

В самом креплении сверлим отверстие и привариваем гайку. В неё вкручиваем рым-болт или обычный барашковый болт, с помощью которого стойка со столиком будет фиксироваться на необходимой высоте.

На последнем этапе останется только зачистить сварные швы и покрасить элементы конструкции. После этого приступаем к сборке.

Изготовление и сборку дискового шлифовального станка своими руками можно посмотреть на видео.

Такой самодельный шлифовальный станок отлично подойдёт для обработки заготовок из дерева, фанеры или металла. Желательно использовать болгарку с регулировкой оборотов.

Конструкция получилась довольно компактной, благодаря чему она не будет занимать много места на рабочем столе.

При наличии сварочного аппарата и навыков работы со сваркой изготовить такую самоделку сможет абсолютно каждый.
