Новая игрушка. 3д725 — будущий малый станиношлифователь.

Купил у банкротов. Вчера приехало с-под Ёбурга.

Неделю сидел у них на заводе — решал бумажные заморочки и мягко, но твёрдо преодолевал проблемы, связанные с самолюбием персоналиев. В перерывах между этими занятиями покрутил гайки, готовя станки к погрузке.

Поскольку мне обещали погрузить «не знаю когда, но точно, что не на этой неделе», заказал автокран и маленький (товарный знак) для перевоза из пролёта в пролёт.

Увидев мою решимость и осязав, шо гроши бегут мимо них, местные грузильщики одумались и погрузили в полтора раза дешевле ранее согласованного и вотпрямщаз.

Слава Богу, в результате все мои контрагенты-субподрядчики остались полученным вознаграждением удовлетворены (в диапазоне от хорошо до очень довольны), при этом суммарно, на мой взгляд, потрачено немного. И даже ни с кем не поругался — что совсем удивительно.

Дальше многофото после разгрузки:

До и в процессе — фотать было некогда, надо было нашего замечательного водилу Николая поскорее отпускать. Он изрядно намаялся в дороге — сутки простоял в Пермском крае из-за снегопада и где-то на трассе убил баллон на телеге, а на вторник (сегодня) рано утром новая загрузка. При разгрузке и при погрузке очень помогал.

Чтоб не гнать пустую машину — прихватил ГДВ-400, оказался в неплохом состоянии, но всё перебирать и ретрофитить, конечно.

Сам 3Д725 в апупительном состоянии — почти что не работал, ибо выпущен в 1992г., а там и завод вскоре встал.

Нет электрошкафа, гидростанции и водянки.

Кроме водянки — это всё не плохо, а хорошо, ибо в результате:

б) станок по цене 8р/кг

а) родное сделано абсолютно неправильно и подлежало бы утилизации.

Про другие станки: Классификация металлорежущих станков и условные обозначения

Основные характеристики и краткое описание: http://www.stanki-doma.ru/files/file/12650/

§

В 14.11.2022 в 15:18, Teren сказал:

чем история закончилась?

… Продолжилась.

Колонну отшлифовал, но кривовасто сделали две поверхности, пришлось рукам доводить, потом по колонне пришабривали каретку — вся винтом и кривая, как пись.

Сделали по отшлифованной и дошабренной колонне.

В виду резкого сокращения (почти до нуля ) потока заказов, мы учинили революцию.

Переставили половину станков, выяснилось, что можно произвести серьёзную дефрагментацию пространства и оптимизировать расстановку.

Часть станков перетащили в дальние помещения на отстой, в результате удалось много что разархивировать, в том числе и его.

Да и цех стал больше напоминать цех, а не помойку.

На направляющих есть немного задирчик, но это ерунда.

Хуже то, что правая половина (по длине) кривоваста где-то на 0,04 на метр (по уровню).

Внезапно понял, что что я не очень понимаю, как шабрить. Есть уровни на самолёте, есть интерферометр со всякой оптической снарягой.

Так что можно промерить и составить карту отклонений, а дальше? Я большого никогда не делал.

Станок плоскошлифовальный 3д725

Шлифовальные станки

>

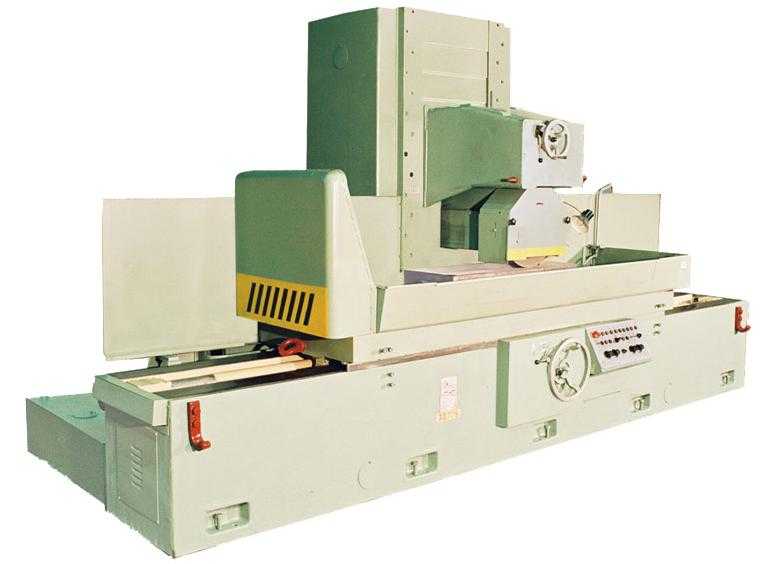

СТАНОК ПЛОСКОШЛИФОВАЛЬНЫЙ 3Д725

Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем предназначен для шлифования плоских поверхностей и могут быть использованы в различных отраслях народного хозяйства. Обслуживание станков следует осуществлять с учетом специфики их эксплуатации.

Новая игрушка. 3Д725 - будущий малый станиношлифователь. - Плоскошлифовальные станки - Металлический форум

Технические характеристики:

Наибольшие размеры обрабатываемых на столе изделий (длина х ширина х высота), мм	2000 х 630 х 630
Наибольшие размеры изделий, обрабатываемых на электромагнитной плите (длина х ширина х высота), мм	2000 х 630 х 505
Наибольшая масса изделий, обрабатываемых на электромагнитной плите, кг	2000
Наибольшая масса обрабатываемых на столе изделий, кг	650
Расстояние от оси шпинделя до зеркала стола, мм	235..880
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм	2000 х 630
Размеры поверхности электромагнитной плиты (длина х ширина), мм	2000 х 630
Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм	300…2100
Скорость возвратно-поступательного движения стола, м/мин	3 … 30
Шлифовальная бабка
Шлифовальный круг по ГОСТ 2424-75	ПП500 х 100 х 305
Число оборотов шлифовального круга в минуту	1470
Наибольший допустимый крутящий момент на шпинделе, кгс*м
Конец шпинделя шлифовальной бабки по ГОСТ 2323-67 (наибольший диаметр), мм	100
Наибольшее поперечное перемещение шлифовальной бабки (ручное и от гидравлики), мм	660
Цена деления лимба поперечного перемещения шлифовальной бабки, мм	0,05
Поперечное перемещение шлифовальной бабки на один оборот лимба, мм	2
Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин	0,2…1
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм	2…75
Наибольшее вертикальное перемещение шлифовальной бабки, мм	645
Цена деления лимба вертикального перемещения шлифовальной бабки, мм	0,004
Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм	0,5
Автоматические вертикальные подачи шлифовальной бабки, мм	0,004…0,1
Скорость вертикального ускоренного перемещения, м/мин	0,375
Привод и электрооборудование станка
род тока питающей сети	50Гц, 380 В
Количество электродвигателей на станке	8
Электродвигатель шпинделя шлифовальной бабки, кВт	30
Электродвигатель вертикального ускоренного перемещения шлифовальной бабки, кВт	1,5
Электродвигатель регулирования скорости стола, кВт	0,55
Электродвигатель насоса гидросистемы, кВт	11
Электродвигатель насоса системы смазки, кВт	0,18
Электродвигатель насоса системы охлаждения, кВт	0,6
Электродвигатель магнитного сепаратора, кВт	0,12
Электродвигатель воздушного теплообменника, кВт	0,18
Общая установленная мощность всех электродвигателей, кВт	44,13
Габариты и масса станка
Габарит станка ДхШхВ, мм	5750 2860 2860
Масса станка, кг	15450
