Монтаж и демонтаж токарных станков, перевозка токарных станков в Москве

Фундамент, описание технологии подготовки фундамента для токарных станок с чпу

Общие требования к фундаменту. Фундамент служит основанием станка, обеспечивающим максимальное использование его возможностей по производительности и точности в течении длительного срока, исключающим влияние станка на работу соседнего оборудования. Для этого необходимо чтобы фундамент при удобном размещении и прочном закреплении станка отвечал требованиям обеспечения уровня колебаний, передаваемых от станка.

Жесткость закрепления станка на фундаменте оказывает существенное влияние на точность станка при резании. Основное требование, предъявляемое к установке на фундамент высокоточного станка, является обеспечение надежной защиты от колебаний по полу на фундамент, то есть устройство виброизоляции.

Фундамент для станка должен быть изготовлен в соответствии со строй заданием на фундамент, указанном в документации на станок. Крепёжные детали (анкерные болты) для установки станка на фундамент поставляются со станком или должны быть изготовлены покупателем станка согласно прилагаемой документации.

Выбор места для установки станка

В большинстве случаев машины устанавливаются таким образом, чтобы обеспечивался свободный подход к ней с любой стороны. Станки, на которых обрабатываются крупногабаритные заготовки, размещаются поблизости от транспортных магистралей или непосредственно под подъёмными устройствами.

Важным моментом является также близость расположения распределительного электрощита. Чем ближе к распределителю размещается станок, тем короче электрические кабели. В этом случае они не мешают передвижению персонала и транспортных средств по цеху. Иногда кабели укладываются в специальные паттерны, проделываемые в полу и закрываемые стальными листами.

Выравнивание и закрепление станка

После установки машины на месте и перед окончательным закреплением её необходимо выровнять по трём координатам – двум горизонтальным плоскостям и вертикали. Для этого используются металлические клинья, изготовленные из стали с малым коэффициентом термического изменения линейных размеров.

Правильно установленный и выровненный станок прикрепляется к монтажной поверхности. Закрепление выполняется с помощью специальной арматуры и мощных анкерных болтов, которые надёжно удерживают технику на протяжении всего периода эксплуатации. Под головки болтов обязательно подкладываются пружинные шайбы из закалённой стали, препятствующие самопроизвольному вывинчиванию метизов в условиях вибраций.

вернуться назад

Демонтаж токарного станка

Демонтаж токарного станка требуется по причине износа либо его перемещения.

Если оборудование планируется переместить, то демонтаж нужно проводить грамотно без ущерба для механизма с сохранением всех необходимых деталей и составных частей. Для этого важно обратиться к специалистам.

Демонтаж токарных станков состоит из этапов:

Главной целью демонтажа станка является сохранение эксплуатационных свойств всех его элементов.

Длинная линейка-правило

Чтобы обнаружить зазоры, поместите позади линейки источник света. В данном случае стол фуговального станка нужно поднять со стороны ножевого вала.

Столы станков и их боковые расширения могут провиснуть, чугун — покоробиться, а перемещение станков по мастерской также способно нарушить их настройку. Линейка поможет выявить проблемы с поверхностями, которые обязаны быть плоскими.

Для подобных задач подойдет дли иная металлическая линейка, под узкой кромкой которой все зазоры и неровности будут хорошо заметны. Чтобы линейка могла стоять на боковой кромке, просто прикрепите к одному концу линейки пружинный зажим — прищепку. Это освободит ваши руки для операций по настройке станка. Мы обнаружили линейки длиной 1,2 и 1,5 м в крупных магазинах товаров для дома по цене $12-15.

Инструмент для заточки

Для абразивной заточки резца может быть использован заточной или токарный станок. Для твердосплавного инструмента используется зеленый карборунд средней твердости. Для первичной обработки абразив круга должен составлять 36-46, при завершении процесса – 60-80. Для высокого качества заточки необходим целый круг, без дефектов и нарушения геометрии.

Для заточки токарных резцов широко применяются и алмазные круги, что обеспечивает высокую чистоту режущих поверхностей. В сравнении с карборундовыми кругами чистота поверхности резца повышается на два класса, увеличивается производительность работ. Применение алмазных кругов увеличивает и ресурс работы инструмента – возможное количество переточек резца увеличивается на 20-30%.

Когда применяется крепление в центры

установка заготовки с помощью оправки: 1 — оправка средняя часть; 2 — лыска; 3 — центровые отверстия; 4 — заготовка

• Так протачивают длинные детали, у которых длина пятикратно превышает поперечник;
• если нужно создать концентричность поверхностей во время фиксации;
• дальнейший этап точения проходит на шлифовальном оборудовании;
• технология не предусматривает другие методы.

Комбинированный угольник

Увы, в большинстве мастерских этот многофункциональный инструмент находит применение лишь для нанесения поперечных линий на заготовки. Колодку угольника можно использовать отдельно от линейки для установки углов 45° и 90° при регулировке наклона диска на пильном станке, настройке поперечного упора или продольного упора фуговального станка.

Зафиксировав головку относительно линейки, можно измерить расстояние от фрезы до продольного упора фрезерного стола (фото вверху) или вылет диска пильного станка. Приложив край линейки к продольному упору фрезерного стола, можно установить подшипник фрезы вровень с упором.

Монтаж и наладка токарных станков

Монтаж и наладка – это предварительные работы по подготовке станков к выполнению необходимой работы, учитывая все технологические процессы, которые помогают добиться необходимого качества выпускаемого изделия. Чтобы, установить необходимый режим работы станков, дополнительно проводят их настройку, то есть, подготовку станков для выполнения ним определенных функций, используя установленные технологии.

После того, как было произведено налаживание станков, их необходимо настроить. Прежде чем настроить станки на выполнение необходимых функций, их нужно переключить на нейтральное не рабочее положение. Сначала настраиваются подача и главные цепи движения станков, затем регулируется скорость, для того, чтобы получить необходимую скорость резания.

Монтаж токарного станка

Для монтажа станка необходимо заранее, за 30 дней до эксплуатации,установить бетонный фундамент. Расчет высоты установки токарного станка должен соответствовать Руководству по эксплуатации.Специалисты нашей компании при необходимости произведут установку токарного станка на виброопоры.

Также в спектр услуг по монтажу токарного станка входят работы:

Нормативные документы

Нормативные документы, которыми необходимо руководствоваться для демонтажа, такелажных работ, перевозки и монтажа и пусконаладки трансформатора:

ГОСТ12.3.009—76 «ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности»

Руководство по креплению технологического оборудования фундаментными болтами (СН 471-75)

ГОСТ 24379.0-2022.Болты фундаментные. Общие технические условия.

СНиП 3.05.05-84 Технологическое оборудование и технологические трубопроводы

ВСН 362-87 Изготовление, монтаж и испытания технологических трубопроводов до 10 МПА

ВСН 70-79 Инструкция по монтажу и испытанию трубопроводов диаметром условного прохода до 400 мм включительно на давление свыше 9.8 до 245 МПА

СН 527-80 Инструкция по проектированию стальных трубопроводов до 10 МПА

ГОСТ 21.401-88 Система проектной документации для строительства. Технология производства. Основные требования к рабочим чертежам

Сборник Е26 Монтаж технологических трубопроводов

Мы профессионально произведем такелаж токарного станка в Москве и Московской области, также у нас есть партнеры по Всей России и стран СНГ, а также сделаем демонтаж токарного станка, установим фундамент под токарный станок, осуществим ТО токарного станка и его модернизацию.

Поделиться:

Перевозка токарного станка

Транспортировка оборудования сопряжена с трудностями и имеет особенности. Важно правильно закрепить подвижные части станка, некоторые элементы приходится перевозить отдельно.

Особенности автоперевозки токарного станка:

Наши специалисты произведут доставку токарного станка профессионально и качественно с гарантией сохранности оборудования.

Подготовительные работы перед монтажом токарного станка

Токарный станок, как правило, поставляется в единой целостной упаковке или коробке. В зависимости от вида станка, его назначения, а, следовательно, веса и размера работы по монтажу также могут быть различными. После получения станка в производственный цех следует:

• произвести расчеты по величине и плотности опоры для станка;
• подготовить место для установки станка;
• правильно распаковать станок, используя чалки или другой гидравлический инструмент.

Основная задача токарного станка – это ровная, прочная устойчивая опора, необходимая для обработки металлов. Поэтому все работы по установке сводятся к обеспечению максимальной степени устойчивости, прочности и надежности. Очень важно погасить все возможные вибрационные эффекты, возможные в ходе выполнения работ.

Подготовка места для монтажа станка

Участок, выбранный для установки станочного оборудования, должен быть соответствующим образом подготовлен. Методы подготовки зависят, главным образом, от режима, в котором будет использоваться машина. Если станок будет функционировать короткими циклами, то разрешается монтаж прямо на бетонный пол.

Оборудования, функционирующее длительными рабочими циклами, должно устанавливаться на специально построенный фундамент. Эта необходимость диктуется воздействием вибраций, которые являются неизбежными в процессе металлообработки. Существуют различные типы фундаментов:

• ленточные;
• свайные;
• прорезиненные;
• пружинные.

Последние сооружаются для прецизионных станков, обрабатывающих заготовки с высокой точностью. Пружины поглощают вибрации, что снижает погрешности металлообработки. Недостаток этих фундаментных блоков заключается в необходимости периодического обслуживания, связанного с демонтажом станка.

Процедура правильной установки токарного станка

В зависимости от размера станка – небольшого, бытового, средней мощности или массивного промышленного, установку можно производить как на столе в первом случае, так и на заранее созданном бетонном фундаменте во втором случае. В каждом из вариантов главное вымерять уровнем все возможные отклонения от плоскости и максимально устранить их. При установке станка на пол, на бетонный фундамент, он крепится дополнительным слоем раствора в местах ножек и башмаков.

Кроме того, необходимо заранее побеспокоится о наличии специальных прорезиненных прокладок, дополнительно амортизирующих станок. Как правило, в большинстве комплектаций, они идут от производителя в упаковке, но по опыту отмечено, что наличие дополнительных никогда не помешает.

Пусконаладка токарного станка

Бесперебойная работа оборудования зависит от правильного подключения к сетям. Учитывается мощность двигателя станка, внимательно изучаются паспортные данные.

Затем станок испытывается на холостом ходу. Оборудование не должно сотрясаться и работать ровно. Идет проверка соответствия его работы паспортным данным. Частота вращения шпинделя, подача кареток и т.д. должны соответствовать показателям в документе.

Чтобы оборудование служило долго, не было простоев, его необходимо вовремя обслуживать. Должно быть достаточное оснащение инструментами, маслами, запчастями, заготовками и т.д.

Специалисты нашей компании произведут техническое обслуживание токарного станка, а именно:

Для повышения мощности и быстроходности станка применяется модернизация. Это смена старого оборудования на новое либо оснащение дополнительными устройствами и замена деталей для улучшения работы.

Расточные резцы и их установка

Растачивают отверстия на токарных станках расточными резцами (рис. 118). В зависимости от вида растачиваемого отверстия различают: расточные резцы для сквозных отверстий (рис. 118, а) и расточные резцы для глухих отверстий (рис. 118, б). Эти резцы отличаются между собой главным углом в плане ф.

При растачивании сквозных отверстий (рис. 118, а) главный угол в плане ф = 60°. Если растачивается глухое отверстие с уступом 90°, то главный угол в плане ф = 90° (рис. 118, б) и резец работает как упорно-проходной или ф = 95° (рис. 118, в) – резец работает с продольной подачей как упорно-проходной, а затем с поперечной подачей как подрезной.

Регулируемый треугольник

Широко разнесенные деления с шагом в 0,5е и тонкая красная линия указателя позволяют с легкостью установить точное значение угла.

Столяру нередко приходится сталкиваться с углами, отличными от 90° и 45°. Чтобы иметь возможность работать с любыми углами, включите в свой набор инструментов регулируемый треугольник. Его можно приобрести в магазинах товаров для творчества по цене около $20.

Ремонт шлифованием

Не всегда имеется возможность использовать для ремонта продолно-строгальные или продолно-фрезерные станки в виду большой длины станины токарного станка. В этом случае направляющие станины восстанавливают при помощи переносного приспособления со шлифовальной головкой, которое устанавливается непосредственно на станине оборудования.

Ремонт можно производить на месте, без снятия станка с фундамента. Такой способ обеспечивает высокую точность ремонта, малую шероховатость поверхности, он также незаменим при обработке закаленной поверхности. Этот способ по производительности во много раз превосходит шабрение, но специалисты все же отдают предпочтение финишному строганию.

[Показать слайдшоу]

Сложность операции

Растачивание – операция более сложная, чем наружное обтачивание поверхностей, так как:

1. при растачивании размер поперечного сечения резца должен быть значительно меньше диаметра отверстия, а вылет резца из резцовой головки несколько больше длины растачиваемого отверстия (рис. 119), поэтому при растачивании отверстия значительной длины возможен изгиб резца, а при высоких скоростях резания – сильные вибрации. Следовательно, такие резцы не дают возможности срезать стружку большого сечения;
2. при растачивании менее удобно наблюдать за работой резца, так как резание происходит внутри отверстия.

Рис. 119. Растачивание отверстия резцом

Для растачивания отверстий диаметром до 70 мм токарь-новатор В. К. Семинский предложил специальный расточный резец, оснащенный пластинкой из твердого сплава (рис. 120). Стержень резца имеет квадратное сечение по всей длине, рабочая часть резца повернута путем скручивания при изготовлении на угол 45° относительно опорной части.

Такой резец отличается повышенной жесткостью по сравнению с обычным расточным резцом и допускает увеличение сечения стружки в 4-5 раз. При работе таким резцом с повышенной скоростью резания не наблюдается вибраций даже при значительном вылете державки.

Рис. 120. Расточный резец, оснащенный пластинкой твердого сплава, конструкции В. К. Семинского

Чтобы повысить виброустойчивость резца, токарь-новатор В. Лакур предложил новую конструкцию расточного резца с пластинкой из твердого сплава (рис. 121). Особенностью этих резцов является то, что их главная режущая кромка расположена на уровне нейтральной оси стержня. Такое расположение режущей

Рис. 121. Расточный резец конструкции В. Лакура

кромки обеспечивает резцам значительное повышение виброустойчивости и, как следствие, дает возможность работать на больших скоростях резания и достигать улучшения чистоты обработанной поверхности.

Рис. 122. Оправка с резцом для растачивания сквозного отверстия

Такелаж токарного станка

Такелажные работы включают: погрузку, перемещение, разгрузку оборудования.

Токарный станок имеет большую массу. Поэтому во время работ необходимо соблюдать правила технической безопасности.Токарные станки имеют вес от 300 кг до 5 тонн

Перед тем как начать такелаж станка, нужно сделать точные технические расчеты, замеры агрегатов и проемов, учесть технические характеристики оборудования. Составить план перевозки, чтобы не загромоздить площадку, где планируется монтажу токарного станка, и не парализовать производство.

Опытные специалисты нашей компании произведут профессиональный такелаж токарного станка с применением подъемного оборудования и оснащения (талрепы, канаты, ремни, стропы, цепи, тележки, автопогрузчики и автокраны).

Основные правила такелажных работ:

Углы заточки расточных резцов

На рис. 118 показаны углы заточки расточных резцов, которые выбираются в основном такими же, как у резцов для наружного точения, за исключением заднего угла а, который для расточных резцов обычно имеет повышенное значение. Величина заднего угла зависит от диаметра растачиваемого отверстия: чем меньше диаметр отверстия, тем больше должен быть задний угол резца.

Рис. 118. Расточные резцы, оснащенные пластинками твердого сплава: а – проходной для обработки сквозных отверстий, б и в – упорно-проходной для обработки глухих отверстий

Управление задней бабкой токарного станка

Фиксация задней бабкой токарного станка выполняется рычагом, по мере рабочего хода которого, нарастает усилие прижима. При обработках с большими нагрузками, требующей лучшей фиксации задней бабкой воздействие на рычаг должно быть энергичным.

Важно не спутать сопротивление рычага при зажиме с его жестким упором в конце рабочего хода. Когда задняя бабка используется с минимальными нагрузками, ее максимальная фиксация со станиной не нужна. Зажим задней бабки рационально соизмерять с предстоящей нагрузкой.

Пиноль задней бабки приводится ручной подачей путем вращения маховика. Закрепление инструмента и приспособлений в конусе пиноли производится в следующем порядке:

• Проверка конусов пиноли и инструмента на отсутствие загрязнений;
• Введение наружного конуса в конус пиноли и нахождение положения совпадения разъема замка в пиноли с лапкой на конусе инструмента (для инструментов, не имеющих лапки, не требуется).

Установка и закрепление резца | токарная обработка

Перед обтачиванием нужно правильно установить резец в резцовой головке. Необходимо следить за тем, чтобы выступающая часть резца была возможно короче – не больше 1,5 высоты его стержня. При большем вылете резец при работе будет вибрировать и в результате обработанная поверхность получится негладкой или волнистой, со следами дробления.

На рис. 31 показана правильная и неправильная установка резца в резцовой головке.

Рис. 31. Установка резца в резцовой головке

В большинстве случаев рекомендуется устанавливать вершину резца на высоте центров станка. Для этого применяют подкладки (не больше двух), помещая их под всей опорной поверхностью резца (рис. 32).

Рис. 32. Установка резца при помощи подкладок Рис. 33. Проверка установки резца по высоте центров

Подкладки представляют собой плоские стальные пластинки длиной обычно 150-200 мм. Токарь должен иметь набор таких подкладок разной толщины. Не следует пользоваться случайными подкладками.

На рис. 32 показана правильная и неправильная установка резца при помощи подкладок.

Для проверки положения вершины резца по высоте центров подводят его к предварительно выверенному заднему центру, как показано на рис. 33. Для этой цели можно пользоваться риской, проведенной на пиноли задней бабки на высоте центра.

Закрепление резца в резцовой головке должно быть надежным и прочным: резец должен быть закреплен не менее чем двумя болтами. Болты, закрепляющие резец, должны быть равномерно и туго затянуты.

Установка резца

Отверстия большой длины растачивают резцами, закрепленными в специальных массивных оправках, размеры которых зависят от диаметра отверстия и его длины. Замена цельного расточного резца небольшим резцом, вставленным в расточную оправку, дает значительную экономию дорогостоящего инструментального материала.

Способ крепления резца в оправке зависит от ее назначения. На рис. 122 показана оправка для растачивания сквозного отверстия; здесь резец расположен на значительном расстоянии от конца оправки. Для растачивания глухих отверстий резец крепится таким образом, что несколько выступает за передний торец оправки.

Перед растачиванием отверстия необходимо установить резец на требуемый диаметр по лимбу винта поперечной подачи, а затем расточить отверстие ручной подачей на длину 2-3 мм. Измерив диаметр штангенциркулем или другим измерительным прибором и убедившись в правильности размера, растачивают отверстие на остальную длину. Особенно важно правильно установить резец на требуемый диаметр при чистовом растачивании.

Положение режущей кромки резца зависит от вида растачивания. При черновом растачивании режущую кромку рекомендуется устанавливать на высоте центров или немного ниже. При чистовом растачивании режущую кромку нужно располагать выше линии центров примерно на 1/100 диаметра отверстия, учитывая, что вследствие силы, возникающей от сопротивления срезаемой стружки, резец может быть отжат вниз.

Установка резца на токарном станке

Для чего нужна правильная установка резца на токарный станок и как правильно осуществить монтаж? Основные правила, а также некоторые тонкости.

Весь ход процесса точения на токарных станках от самого начала и вплоть до окончательного результата в основном определяется грамотной установкой резца в резцедержателе. В противном же случае при его неправильном положении станку грозит довольно быстрый износ режущей кромки.

Не редко также из-за этой неполадки возникают серьёзные поломки оборудования, которые часто влекут за собой следом ощутимые материальные убытки на производстве.

Перед началом необходимо сперва тщательно очистить опорные поверхности держателя. Главное правило установки резца на токарный станок по сути заключается в том, что его вершина обязательно должна находиться на уровни линии центров станка.

Помните, что установка ниже этой линии приведёт к выталкиванию детали из центров при набегании, а установка выше – к недопустимому нагреву и крайне быстрому износу.

Но в иных случаях для дополнительного улучшения работы резца допускаются незначительные отклонения. К примеру, в процессе черновой обработки деталь устанавливают с небольшим превышением над уровнем центров, составляющем от 0.3 до 1.2 мм (зависит исключительно от диаметра обрабатываемого изделия).

Совершенно другой случай – чистовое точение, при котором установка резца осуществляется со снижением на аналогичную величину.

Будучи закреплённым в резцедержателе не менее, чем двумя болтами, резец необходимо подвести строго к центру задней или же передней бабки и отрегулировать по высоте, подстилая при этом под него не более трёх подкладок. Это придаст максимальную точность при установке детали.

Отдельного упоминания также заслуживают сами подкладки: их следует подготавливать целым комплектом сразу же заблаговременно. Не стоить их заменять на куски металла или же другие иные материалы.

Подкладки нужно класть на опорную поверхность резцедержателя, при этом контролируйте вылет резца – он не должен превышать 1.5 высоты стержня, в противном случае вибрации детали при работе станка не избежать.

Дальнейшая регулировка резца на необходимую глубину может быть произведена двумя путями: методом пробных стружек или с лимбом поперечной подачи. Выбирая первую технологию, резец подводят вплотную до первого касания к поверхности вращающейся детали.

После чего он отводится вправо и далее глубина резания устанавливается уже глаз. Если диаметр проточки детали после этого вышел больше необходимого, всё повторяется с новой глубиной резания до получения требуемого результата.

Установка резцов в резцедержателе и заготовок в патроне

Установка резцов в резцедержателе и заготовок в патроне

атегория:

Токарное дело

Установка резцов в резцедержателе и заготовок в патроне

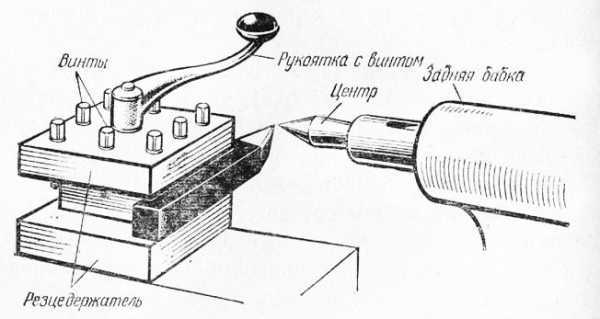

Установка резца. Прежде чем приступить к работе на станке, нужно установить резец в резцедержателе по центру и закрепить заготовку (деталь) в патроне.

Различают центры неподвижные и вращающиеся. Они служат опорой для обтачиваемой длинной заготовки. Закрепляют центры в пиноли задней бабки.

Установив центр в пиноли, вращением маховичка подводят фартук с суппортом вплотную к задней бабке. Затем закрепляют резец в резцедержателе с помощью винтов. Головка резца должна выступать из резцедержателя не более чем на 1,5 высоты стержня, а вершина режущих кромок резца — совпадать с острием центра.

Если вершина резца окажется ниже острия центра, то под стержнем помещают одну, две или три подкладки, подобранные по толщине. Подкладки делают из листовой стали, их ширина и длина должны соответствовать размеру стержня резца.

Подбором подкладок соответствующей толщины добиваются совпадения острия центра с вершиной режущих кромок резца. Затем при помощи ключа закрепляют резец винтами, а резцедержатель — рукояткой.

Правила установки всех резцов одинаковы.

Установка заготовки в патроне. Обтачиваемые заготовки закрепляют на шпинделе станка с помощью различных приспособлений. Наиболее удобен трехку-лачковый патрон. Устроен он очень просто: в корпусе с квадратными отверстиями для ключа размещены три подвижных кулачка.

Закрепляют заготовки в патроне следующим образом. Вращением ключа, вставленного в квадратные отверстия патрона, раздвигают кулачки. Затем помещают заготовку между ними и поворотом ключа сближают кулачки; они должны прочно зажать деталь. Длина выступающей из патрона части заготовки не должна превышать трех ее диаметров.

Рис. 1. Центры: а — неподвижный; б — вращающийся

Рис. 2. Установка резца (дано условно)

Рис. 3. Трехкулачковый патрон

Запомните!

Закреплять заготовку ключом нужно со стороны каждого кулачка, для этого патрон поворачивают на 1—2 оборота.

Устройство инструмента. Штангенциркуль — это универсальный измерительный инструмент.

Рис. 4. Штангенциркуль ШЦ-1 с точностью отсчета 0,1 мм

С его помощью можно измерять толщину деталей, ширину и глубину отверстий.

На штанге — линейке инструмента нанесены миллиметровые деления. Заодно с линейкой сделаны две неподвижные губки: одна для измерения наружных, то есть внешних, размеров; другая — внутренних размеров. На штангу надета рамка с подвижными губками и глубиномером, который представляет собой тонкую, узкую линейку. Глубиномер помещен в продольном пазу обратной стороны линейки.

Рамку можно свободно передвигать вдоль штанги и закреплять в нужном положении винтом. На скосе нижней части рамки нанесены деления (шкала). Это дополнительное измерительное устройство называется нониусом (рис. 129). Нониус позволяет более точно определять размеры деталей до десятой доли миллиметра.

Все вы знаете, что один сантиметр равен десяти миллиметрам. Но можно сказать и записать иначе: миллиметр— это одна десятая, или просто десятая, часть сантиметра, то есть 1 мм=1/10 см = 0,1 см. Если разделить миллиметр на 10 частей, то каждая часть называется одной десятой миллиметра и записывается так: 0,1 мм.

Длина нониуса равна 19 мм, а шкала разделена на 10 равных частей. Таким образом, каждое деление нониуса равно 1,9 мм, т. е. на 0,1 мм меньше двух миллиметровых делений штанги.

Когда губки штангенциркуля сомкнуты, нулевое деление (начальное) и последнее деление нониуса совпадают соответственно с нулевым и девятнадцатым делениями штанги (не доходя 1 мм до отметки 2). Остальные деления нониуса и штанги не должны совпадать.

Рис. 5. Нониус штангенциркуля

Рис. 6. Прием измерения штангенциркулем (а) и подсчет по нониусу (б)

Измерение штангенциркулем. Считывают показания штангенциркуля, то есть определяют размеры детали следующим образом.

Целые миллиметры отсчитывают по делениям штанги до нулевой отметки нониуса. В нашем примере нулевое деление нониуса находится между целыми величинами (42 мм и 43 мм) шкалы. Число целых миллиметров на штанге в нашем примере 42. Затем определяют, какое деление нониуса совпадает с делением штанги.

Установка станка

Правильность установки и закрепления станков на фундаменте во многом определяет качество их работы и технико-экономические показатели. Станки в цехе устанавливают или на общем бетонном полу толщиной 150…200 мм, или на специально проектируемых фундаментах.

Жесткий фундамент, рациональная конструкция, целесообразная расстановка и тщательная регулировка станочных опор уменьшает деформации недостаточно жестких станин, особенно при их большой протяженности и перемещении по ним тяжелых исполнительных органов.

Согласно рисунку 2.1, показаны основные виды фундаментов.

станок металлообрабатывающий упаковка транспортировка

Рисунок 2.1 — Виды фундаментов под станки

Фундаменты выполняют из кирпича, бетона, бутобетона, железобетона (бетона, армированного стальной сеткой). Фундаменты на естественном основании обладают виброизоляционными свойствами, особенно если боковые грани выполнены свободными (без засыпки). Станок размещают на фундаменте по чертежу, который имеется в руководстве по эксплуатации станка. Фундамент предварительно рассчитывают, определяя его высоту и площадь основания, в соответствии с рисунком 2.2.

Рисунок 2.2 — План изготовления фундамента для токарного станка

Различают следующие виды:

• – Станки нормальной точности
  массой до 2 т и достаточно жесткой станиной (при отношении ее длины к высоте не более 2) устанавливают непосредственно на бетонный пол или бетонные плиты площадью 4 x 4 м и толщиной до 300 мм и закрепляют фундаментными болтами.
• – Прецизионные станки
  устанавливают на отдельных фундаментах которые выполняют в виде монолитных бетонных блоков высотой 0,5. 0,6 м для станков массой до 10 т и 1. 1,5 м для станков свыше 10 т. В этом случае выполняют проверку фундамента по среднему давлению

где — вес фундамента и станка с обрабатываемой заготовкой, Н; — площадь фундамента, м2; -допускаемое давление на грунт, Па. Специальные станки

, объединенные в линию, можно устанавливать на бетонных плитах шириной 1,5…3 м и длиной до 6 м. На бетонный пол толщиной не менее 150 мм можно устанавливать станки массой до 10. 15 т с жесткими станинами.

• – Одиночный фундамент выполняют с размерами в плане, соответствующими габариту опорной поверхности станины. Высоту бетонного фундамента выбирают по формуле , где — длина фундамента; для токарных и горизонтально-протяжных станков; для продольно-строгальных, продольно-фрезерных и расточных ; для шлифовальных ; для зуборезных, карусельных станков .
• – Для многоцелевых станков и станков с ЧПУ
  величину следует увеличивать на 20 %. Для прецизионных станков высота фундаментного блока должна быть не менее 1 м, причем масса фундаментного блока в 2…3 раза и более должна превосходить массу станка. Среднее статическое давление фундамента на естественное основание должно соответствовать строительным нормам и правилам.

Резонансную частоту собственных колебаний фундамента со станком определяют по формулам: в вертикальной плоскости , в горизонтальной плоскости , где — коэффициент упругого равномерного сжатия грунта Н/м3, — ускорение свободного падения, м/с2. Если частота собственных колебаний фундамента превышает собственные колебания станка более чем на 40 %, то происходит ослабление колебаний; в противном случае колебания усиливаются, а при их равенстве наступает явление резонанса.

При установке станка его положение регулируют с помощью подкладок, клиньев, опор и проверяют по уровню в продольном и поперечном направлениях.

Точность установки регламентируется стандартом на соответствующие станки. Обычно допуск на горизонтальность составляет 0,01…0,02 мм на 1 м длины. После установки станки, как правило, закрепляют с помощью фундаментных (анкерных) болтов или посредством подливания цементного раствора под опорную поверхность станины.

Конструкция опор должна обеспечивать удобство регулирования положения станка при его перемещении вверх или вниз, неизменность установки станка по горизонтали при регулировании в вертикальной плоскости, стопорение регулируемых элементов, самоустановку элементов опоры относительно станины, совпадение осей фундаментного болта и элемента, перемещающего станину.

Станину перемещают не только с помощью прокладок и клиньев, но также с помощью винта или клинового механизма, в соответствии с рисунком 2.3

Рисунок 2.3 — Виды опорных конструкций и фундаментальных болтов

Клиновая опора упрощенной конструкции (рис.2.3,г

) не соответствует перечисленным требованиям.

Клиновая опора повышенной жесткости и сложности (рис.2.3,д

) удовлетворяет всем указанным требованиям благодаря: двустороннему креплению винта в корпусной части; отсутствию соприкосновения между станиной и горизонтально движущимся клином; надежному самоторможению клинового соединения; наличию сферической шайбы, а также паза в середине опоры, через который можно пропустить фундаментный болт.

Винтовые домкраты (рис.2.3 г,д

) подводят под станины, не требующие крепления, виброизолирующие опоры (рис.2.3,б) прикреплены к станине, но свободно стоят на фундаменте.

Винтовая пара (рис.2.3,в

) имеет высокую жесткость благодаря соосному расположению полого застопоренного регулировочного винта и фундаментного болта.

Последний может быть съемным, чаще он имеет отгибы и заливается раствором (рис.2.3,в

), или связан с анкерной плитой (рис.2.3,д,в).

Установка станков бывает жесткой (без упругих элементов) и упругой (с виброизолирующими опорами или фундаментами).

Упругие опоры (рис.2.3,б

) допустимы для станков средних размеров с жесткими станинами , не имеющих мощных внутренних источников возмущений. Такие опоры служат единственным средством виброизоляции станков, устанавливаемых на перекрытиях; они достаточно дешевы, их применение сокращает время установки станков.

Установка токарных резцов.

Установочная пластина

Эта идеально ровная, точно обработанная пластина устанавливается вместо пильного диска в круглопильном станке, радиальноконсольной или торцовочной пиле. Она обеспечивает более длинную и ровную поверхность, чем у пильного диска, для контроля биений и проверки настроек станков.

Установив вместо пильного диска установочную пластину, проверьте настройки станка. Пластина идеально ровная от края до края.

Финальные моменты монтажа токарного станка

После осуществления сборки станка (при необходимости) и установке станка на фундамент либо стол, затягивать анкерные болты. Важно также оценить паспортные характеристики, заданные на вырывание анкерных болтов из фундамента. Как правило, из этого значения нужно отбросить около 25% для максимально гарантированной прочности установки.

Современные производители станков изготавливают крепежные болты из нержавеющих металлов, либо используя специальные оцинкованные покрытия. Не помешает также дополнительно обработать анкеры антикоррозийным материалом, особенно в местах возможного появления влаги.

После установки, последовательного затягивания анкеров следует ещё раз дополнительно вымерять все поверхности станка уровнем на момент отсутствия неровностей и перекосов. Если у Вас возникли вопросы по монтажу и требуются дополнительные пояснения на месте работ, то мы всегда рады предоставить услугу шефмонтажа. Наши специалисты выедут к Вам и дадут подробные консультации по вопросу правильной установки станка на каждом этапе работ.

Часовой индикатор

Когда при настройке станка необходимо выявить очень незначительные отклонения, воспользуйтесь часовым индикатором, способным показывать отклонения вплоть до 0,01 мм. Этот измерительный инструмент порой стоит немало, но даже недорогой часовой индикатор вполне подойдет для наших задач.

Чтобы индикатор в процессе выполнения измерений был неподвижен, потребуется соответствующее приспособление. Вы можете приобрести одно из готовых приспособлений, такое как Super Ваг (первое фото внизу), или самостоятельно изготовить приспособление для установки ножей фуговального станка (второе фото внизу).

ПРОСТЫЕ ПРИСПОСОБЛЕНИЯ ЗАСТАВЯТ ЧАСОВОЙ ИНДИКАТОР РАБОТАТЬ НА ВАС

Прикрепите часовой индикатор к приспособлению, которое может перемещаться вдоль паза для углового упора. Передвигая его в пазу, вы сможете проверить, является ли параллельный упор действительно параллельным.

Сравнивая результаты измерений на переднем столе и ножах станка, вы сможете убедиться, что все они расположены на одной и той же высоте.
