Маршрут технологического процесса обработки
Таблица 1. — Маршрут обработки долбяка
№ операции | № пере-хода | Содержание перехода | Оборудование |
000 Заготовительная | — | Отрезать заготовку | Абразивно-отрезной станок МФ332 |
005 Кузнечная | — | Штамповать заготовку | Пресс |
010 Термическая | 1 | Отжечь заготовку | — |
2 | Галтовочная (очистить заготовку) | — | |
015 Токарная | 1 | 1. Подрезать торец 1. 2. Сверлить отверстие 2. 3. Обточить наружный диаметр 3. | Токарно-винторезный станок с ЧПУ 16К20Ф3 |
2 | 1. Подрезать торец 4. 2. Обточить наружный диаметр 5. 3. Расточить отверстие 6, выточку 7. 4. Проточить кольцевую канавку 8. 5. Расточить канавку 9 в выточке. 6. Обточить торец 10 на конус под 5?. 7. Снять фаску по отверстию 11. | ||
020 Токарная | 1. Обточить по наружному диаметру 12 на конус. 2. Снять фаску по отверстию 13. | Универсальный токарно-винторезный станок 1К62 | |
025 Зубофрезерная | 1. Фрезеровать профиль зубьев 14. | Унивесральный зубофрезерный станок 5К32 | |
030 Термическая | 1. Закалить. 2. Отпустить. 3. Очистить. | ||
035 Шлифовальная | 1. Шлифовать ленточку 15 на переднем торце и опорный торец 16. | Карусель-но-шлифовальный станок 3Д7428 | |
040 | Размагнитить | ||
045 Притирочная | 1. Притереть опорный торец | ||
050 Внутришлифовальная | 1. Шлифовать отверстие 18. 2. Шлифовать внутренний опорный торец 17. | Внутришлифовальный станок 3К225В | |
055 Доводочная | 1. Довести отверстие 19. | ||
060 Шлифовальная | 1. Предварительно заточить переднюю поверхность под углом 6?. | Плоскошлифовальный станок с круглым столом 3Д742В | |
065 Круглошлифовальная | 1. Предварительно шлифовать по задней поверхности. | Кругло-шлифовальный станок 3А110 | |
070 Зубошлифовальная | 1. Шлифовать профиль зуба с одной и другой стороны предварительно. | Зубошлифовальный станок 5893 | |
075 Круглошлифовальная | 1. Шлифовать по окружности выступов окончательно | Кругло-шлифовальный станок 3А110 | |
080 Шлифовальная | 1. Заточить по передней поверхности окончательно. | Плоскошлифовальный станок с круглым столом 3Д742В | |
085 Круглошлифовальная | 1. Шлифовать скос. | Круглошлифовальный станок 3А110 | |
090 | Притупление вершин. | Абразивным бруском | |
095 | Полирование профиля | Станок специальный | |
100 | Размагничивание | ||
105 | Контроль | ||
110 | Цианирование |
Порядок обработки
При изготовлении дисковых долбяков операции выполняют в такой последовательности:
· заготовку отрезают;
· куют или штампуют;
· отжигают;
· галтуюг;
· выполняют токарную черновую обработку;
· выполняют токарную чистовую обработку;
· фрезеруют зубья;
· маркируют;
· подвергают термической обработке;
· выполняют дробеструйную обработку;
· шлифуют ленточку на переднем торце;
· шлифуют задний опорный торец;
· шлифуют отверстие;
· шлифуют внутренний торец;
· шлифуют зубья;
· шлифуют заднюю поверхность по вершинам зубьев;
· шлифуют переднюю поверхность зубьев;
· шлифуют радиусы по вершинам зубьев;
· маркируют;
· шлифуют переднюю поверхность зубьев.
Дисковые и чашечные долбяки, как правило, изготовляются из кованых или штампованных заготовок, Этим обеспечивается более равномерное распределение карбидов по объему металла.
Станки. охранные системы
Тел. . Звоните!
Главная Станки
1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162 63 646566676869707172737475767778798081828384858687888990919293949596979899100101102103104105106107108109110111112113114115116117118
цилиндр 6, кулачок 7, гидроцилиндр 8, абразивный круг 9 и кожух 10.
Вращение от электродвигателя {N = 4,5 кВт, п = = 1500 об/мин) передается на шпиндель. Подача продольного стола стала осуществляться через гидроцилиндр.

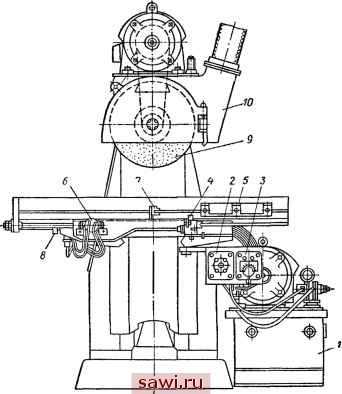

Рис. 107. Модернизированный горизонтально-фрезерный станок для разрезки литейных стержней
а вертикальное и поперечное перемещения консоли и стола, необходимые для установки, бьши сохранены. Для ускорения процесса резки пила была заменена абразивным кругом размером 500 X 5 мм с окружной скоростью 25-30 м/с; круг закрыт кожухом и сообщен с вентиляционной системой. Фрезерные станки отрезают литники по полуавтоматическому циклу [89]. Модернизированные
7 с. и. Веселовский 193
станки имеют гидронасосную установку, пусковой золотник и дроссель для регулирования величины подачи стола. Они смонтированы на одной панели с реверсивным золотником. Для переключения ускоренной подачи стола на рабочую служат золотник и копир; реверсом перемещения стола управляет кулачок, установленный на столе стола;
подача стола осуществляется через гидроцилнидр.
Для резрезки каменных блоков применяют станок производительностью 1,52 м/ч при разрезке выборгского гранита, 8,3 м7ч при разрезке кселгин-ского мрамора. Наименьшая толщина плит 15 мм, длина блока 2800 мм, высота 1400 мм, ширина 1400 мм; масса станка 60 ООО кг.
Камнерезная машина с алмазными дисками предназначена для резки железобетона, кислотоупорных и огнеупорных блоков, гранитных, мраморных и керамических плит. Машина состоит из головки с металлическим режущим диском, имеющим алмазный поясок по кромке, каретки для установки и подачи плит, системы привода, охлаждения и управления. Все механизмы расположены на сварной станине. Положение головки по высоте регулируют фиксатором. При резке головка удерживается стопорным устройством. Величину отрезки отмеряют линейкой, расположенной на каретке. Для улавливания пыли используют водяное охлаждение. Техническая характеристика машины; диаметр режущего диска 400 мм, окружная скорость диска 60 м/ч; глубина резания 130 мм; габаритные размеры плит 130x400x500 мм, станка 1100x600x1400 мм, масса станка 136 кг.
Камнерезный универсальный станок СКУ-1 предназначен для продольной и поперечной разрезки секторов, ориентированных шлифов и пластин различной толщины и размеров. Общий вид станка приведен на рис. 108. На верхней плите станка помещен электродвигатель /
Рис. 108. Камнерезный универсальный станок
главного движения с механизмом подъема. Вращающийся диск защищен кожухом 2. В левой части стола помещено кнопочное управление 3. Диаметр алмазного диска 320- 400 мм; размеры разрезаемого материала: диаметр керна 25-ПО мм; диаметр кубиков 50 x 50 мм, диаметр пластин до 20 мм; мощность электродвигателя 2,8 кВт, при частоте вращения вала 2880 об/мин; охлаждающая жидкость — вода; габаритные размеры станка 1320x530x1220 мм, масса 300 кг, скорость подачи 205-340 и 790 мм/мин. Годовой эффект внедрения станка составляет 7,9 тыс. руб.
Для разрезки неметаллических материалов применяют станки ВШ-1 с ручным управлением, работающие абразивным кругом размером 250x2x32 мм на бакелитовой связке. Скорость круга 29 м/с, подача — ручная, стойкость круга составляет 700 резов, производительность 115,5 тыс. мм/мин при толщине материала 30-35 мм [46]. В отечественной промышленности используют абразивно-отрезные станки ОШП-1, МП42, РС-49 и др. (табл. 44).
Таблица 44
Станки для разрезки труб
Параметры | МП66 | МП79 | МП120 | |||
Диаметр разрезаемых | труб | |||||
в мм ……. | 60-120 | 38- 150 | 10-102 | |||
Толщина стенки в мм | …. | 1 — 0,3 | ||||
Диаметр абразивного | круга | |||||
в мм ……. | ||||||
Ширина круга в мм . | ||||||
Скорость круга в м/с | …. | |||||
Мощность в кВт . . | . . * . | 6,32 | 6,32 | |||
Габаритные размеры в | ||||||
длина …… | 1398 | 1695 | 1695 | 16 970 | ||
ширина….. | 1050 | 1360 | 1515 | 1515 | 1 775 | |
пысота ….. | 1500 | 1735 | 2140 | 2140 | 1 735 | |
Масса п кг ….. | 3400 | 2400 | 2400 | 2 970 | ||
Абразивно-отрезной станок МФ-332 завода Фрезер разрезает заготовки диаметром до 80 мм. Размеры абразивного круга 400X3X32 мм; частота вращения шпинделя 2450 об/мин; скорость круга 21-50 м/с; шпиндель станка имеет 62 осциллирующих хода в минуту; мощность
