Как изготовить ручной станок самостоятельно?

Самостоятельно сделать кромкообрезной станок можно после предварительной подготовки. Первым делом нужно будет определить основные параметры будущего оборудования, разработать чертежи кромкообрезного станка, предусмотреть главную и вспомогательную оснастку.

Исходными данными могут служить технические характеристики установок тайга:

• двигатель мощностью от 5,5 квт у однопильного к1 до 15 квт у двухпильного к-2м;
• дисковые пилы ø 450 – 500 мм;
• частота вращения – 3000 об/мин;
• регулируемое расстояния между пилами 50 – 340 мм;
• глубина пропила 85 – 105 мм;
• допустимый габарит досок 6,5 × 0,6 м.

Станина для размещения заготовки сваривается из швеллера под габариты заготовок внутри прохода режущего органа. Главный критерий — устойчивость, отсутствие вибраций во время работы. Высота 1 м. По продольным сторонам навариваются направляющие для роликов каретки.

Самодельный агрегат лучше всего делать с подвижным пильным узлом. Это позволяет контролировать скорость подачи и качество реза, уменьшает брак.

Подвижную часть собираем из 2х П-образных стоек, соединенных перекладиной. Это каркас для навески кромкообрезных пил с приводом.

Чистоту реза можно повысить, установив повышающую передачу до 5000 об/мин. Двигатель на самодельный режущий узел берут от 4 кВт (однопильный) и выше, Ø диска у кромкообрезного станка однопильного — от 250 мм.

С увеличением количества дисков увеличивается и производительность. Кромкообрезной трехпильный агрегат позволит эффективно нарезать брус, штапик, рейку с минимальными затратами.

Источник

Конструкция кромкообрезного станка

Кромкообрезной станок с двумя пилами

Прежде чем начать делать кромочник своими руками необходимо ознакомиться со спецификой его компоновки и конструкции. Это деревообрабатывающее оборудование является обязательным для комплектации специализированных производственных линий и предназначено для предварительной обработки пиломатериалов перед их шлифовкой.

Кромкообрезные станки имеют стандартную комплектацию. Они состоят из рамы, которая выполняет две функции. На ней располагаются механизмы для распиловки, а также она может служить конвейером для подачи заготовок. Альтернативным вариантом является жесткая фиксация деревянной детали на поверхности рабочей рамы.

В зависимости от конструктивных особенностей различают следующие типы деревообрабатывающих кромкообрезных станков:

• способ подачи материалов – ручной, автоматически или полуавтоматический. Ручные модели отличаются простотой конструкции, но при этом имеют небольшой показатель производительности. Они являются оптимальным вариантом для самостоятельного изготовления;
• по количеству пильных дисков – одно и двухпильные. Первые предназначены для односторонней обработки и используются крайне редко. Оптимальный результат достигается после применения двухпильных моделей, так как обрезка происходит одновременно по двум краям заготовки;
• подвижная или стационарная каретка с пильными дисками. Для изготовления самодельного деревообрабатывающего оборудования рекомендуется делать подкожную каретку. Это позволит контролировать процесс обработки. Но заводские модели делаются с неподвижной кареткой. Это способствует повышению производительности.

Дополнительно в ручном деревообрабатывающем станке можно предусмотреть систему удаления продуктов реза — стружки и древесной пыли. Для этого можно использовать стандартный стружкопылесос или его аналог.

Оптимальная мощность силовой установки должна составлять от 4 кВт и более. Это необходимо для одновременной обработки заготовок с помощью ручного двухпильного деревообрабатывающего станка.

Назначение кромкообрезного станка

Кромкообрезной станок оптимально расходует сырье. Он предназначен для обрезания кромок пиломатериалов в продольном направлении. В основном это необходимо, когда изготавливается обрезная доска из не предусматривающей обрезание древесины. Станок активно используется предприятиями, занимающимися обработкой дерева и мебельным производством. Он получил широкое распространение на производстве крупной и средней величины.

Кромкообрезные станки являются незаменимым технологическим оборудованием для мебельной промышленности. По данным статистических материалов, достижение эффективного функционирования этого вида оборудования возможно при его расположении в границах третьей линии производства работ по механической обработке древесины.

Кромкообрезное оборудование обеспечивает повышение сортамента пиломатериала, которого добиваются благодаря процессу доработки досочного брака. Использование подобного оборудования многократно повышает объем готовых пиломатериалов на выходе. В качестве удачного примера можно привести производство, выпускающее паллетные заготовки, вагонку и горбыльную рейку.

Кромкооблицовочные станки

Облицовка кромки является важной операцией для любого современного мебельного производства. Выбор соответствующего качественного и долговечного оборудования порой может стать нелегкой задачей. Выбирая кромкооблицовочные станки, мы рекомендуем, в первую очередь, обращать внимание на следующие параметры: конфигурация станка должна отвечать производственным задачам; исполнение станка должно быть качественным и отказоустойчивым, цена — соотноситься к конфигурации станка и уровню его исполнения; хорошо налаженный сервис компании поставщика.

Компания KRAVD предлагает полный ассортимент оборудования для работы с кромкой. У нас в продаже представлены станки трех основных типов: станки для снятия свесов, автоматическое облицовочное оборудование для кромки и кромкооблицовочные станки с ручной подачей.

В нашем ассортименте следующее оборудование облицовки кромки:

• Облицовочное оборудование для кромки с ручной подачей

• Автоматическое оборудование облицовки кромки

Любые кромкооблицовочные станки в нашей линейке имеет заводскую гарантию и сервис. Компания KRAVD продает кромкооблицовочные деревообрабатывающие станки более пятнадцати лет. За это время мы поставили облицовочное оборудование для кромки практически во все уголки России от западных областей до Дальнего Востока.

На нашем сайте кромкооблицовочные станки представлены в максимально удобном виде с описанием и подробными техническими характеристиками. Если размещенных на сайте описаний для вас окажется недостаточно, пожалуйста, свяжитесь с нашими менеджерами для получения более подробной информации. Для связи вы можете воспользоваться телефонами, электронной почтой или сделав заказ на нашем сайте.

Источник

Принцип работы устройства

Для наклеивания применяется лента, широта которой больше высоты элемента на 2−5 мм. Это производится для точного закрытия кромки. Как правило, уже после приклеивания остаются так именуемые свесы, какие обозначают с двух краёв. Для того чтобы их удалить, применяется фрезеровочный модуль, какой срезает облицовку, выходящую за границы детали.

Обычно механизм наделён скоростным приводом с 12 тысячами витков в минуту, чтобы не повредить плоскость. В модуле, кроме того, учтены ограниченные ролики для правильной установки заготовки. Узел наделён 2-мя фрезами с приводами, его настраивают в необходимую вышину детали. Для того чтобы деликатно настроить модуль и закрепить его, задействуется система перемещения с передачей «винт — гайка».

После обрезания ножом лента приклеивается к кромке. Для того чтобы его исключить, следует применять торцовочный модуль, система которого может быть различной. Наиболее простой вид предполагает собою круглую пилу, что имеет отвесное перемещение и оборудуется приводом с небольшой мощностью.

Кромочные приборы с ручной подачей задействуются не только лишь в домашних обстоятельствах либо мастерских. Даже крупные мебельные фирмы имеют это приспособление для стремительного ремонта и облицовки эксклюзивных заготовок, малых партий деталей.

Благодаря присутствию процессоров, контролеров, приборы с ручной подачей детали считаются весьма удобными и простыми в управлении. Главные процессы в период работы — это темп подачи, автоматизированный контроль температуры, а, кроме того, длина приклеиваемого материала.

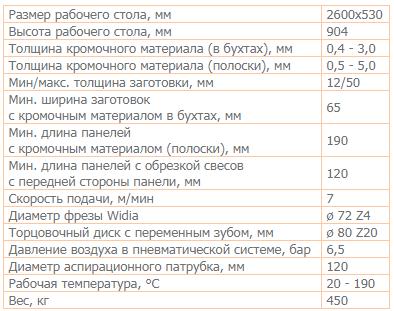

Агрегат с ручной подачей функционирует с материалом до 3 мм, потребляет около 2 кВт электроэнергии, захватывает зону до 2−3 кв. метров, обслуживается одним пользователем и удерживает темп подачи детали 6 метров в минуту. Чтобы системы станка имели возможность работать, подключается система под давлением 0,6 мПа сжатого воздуха.

Обычно станок сначала тестируется, при этом контролируется безопасность клеевого шва и степень адгезии клея. Для выполнения теста, возможно, применять бесцветную ПВХ-плёнку, что даёт возможность наблюдать за распределением клеевого состава после сжатия и полимеризации.

Кромкооблицовочный агрегат может иметь ограждение и маркировку подогреваемых плоскостей. Станина приспособления должна иметь заземление. Приспособление следует подсоединить к системе аспирации, так как нагреваемый суперклей может выделять ядовитые вещества, какие представляют опасность для здоровья.

Подобное приспособление не потребует какой-либо сложной настройки. Следует откорректировать температуру нагревания, грамотно установить частоты вращения роликов, какие наносят суперклей, и скорость подачи. Весьма важно, чтобы при нанесении объем клея оптимально соответствовал нужным условиям.

Работа кромкообрезного станка

Владелец каждого деревообрабатывающего предприятия пытается минимизировать отходы производства для максимально рационального использования древесины.

Зачастую, в пилорамных цехах ставят устройства отечественного производства, типа ЦОД 450, Тайга, Кедр и другие. В небольших мастерских чаще всего применяют станки, созданные собственноручно из подручных материалов.

Такие станки дают возможность осуществить обрезку скругленных крав шалевки и горбылей для получения обрезной доски. Кроме этого, при помощи кромкообрезного станка можно распустить доски на бруски и заготовки толщиной от 5 мм. Получаемые таким образом материалы применяют в строительной отрасли, а также для декорирования помещений и создания мебели.

Принцип работы однопильного, двухпильного или многопильного станка одинаков. На станину кладут деревянную заготовку, вдоль которой двигается одна или несколько дисковых пил. Каретку, на которой вращаются пилы, двигает оператор станка вручную или при помощи автоматической системы.

Однопильному станку, типа ЦОД 450, потребуется два прохода, чтобы обрезать кромку с обоих сторон. Чаще всего, подобные станки устроены таким образом, чтобы обрезку можно было осуществлять движением каретки в обе стороны.

Станок кромкообрезной двухпильный устроен таким образом, что дисковые пилы вращаются в разных направлениях, осуществляя обрезку одновременно с двух сторон, вследствие чего повышается производительность труда.

Многопильные устройства нужны для распиловки деревянных заготовок на бруски или доски нужных размеров. На подобных станках могут одновременно и параллельно до 14 дисковых пил.

В двухпильном и многопильном кромкообрезных станках, типа ЦОД 450 или Тайга, можно регулировать расстояние между пилами. Эта процедура на устаревших моделях выполняется механически, руками оператора. Современные распиловочные устройства для древесины имеют электронное управление, которое позволяет автоматически расставить пилы в нужном положении с точностью до миллиметра.

О том, как работает кромкообрезной станок, видео расскажет более подробно.

На российском рынке продаются кромкообрезные станки разных модификаций отечественного производства. Существенная разница в цене обусловлена качеством и функционалом устройств. Можно приобрести и импортные варианты. Но их цена существенно выше.

Самые популярные однопильные станки – это марки «Кедр» и «Тайга». Из двухпильных станков наибольшей популярностью пользуются модели ЦОД 450, Тайга К2М, Авангард.

Устройство и принцип работы

Рассмотрим наиболее распространенную конструкцию полуавтоматического кромкооблицовочного станка (рис. 4).

Рисунок 4. Конструкция кромкооблицовочного станка.

Основанием, на котором устанавливаются все рабочие узлы станка, является массивная станина. Верхняя часть станины представлена столом, по которому происходит скольжение заготовки. Выполняется стол из материала с гладкой поверхностью, на которой минимизирована вероятность появления различного рода задиров и прочих неровностей. Это необходимо для исключения возможности повреждения заготовки при рабочем движении.

На столе имеется ременная или роликовая система подачи заготовки. Этот узел служит для продвижения обрабатываемой детали через все блоки станка.

С входной части располагается поворотный стол (рис. 5), на котором устанавливается рулон с облицовочной лентой. Стол свободно вращается вокруг своей оси.

Рисунок 5. Поворотный стол кромкооблицовочного станка.

В правой верхней части расположен блок управления станком. На нем базово имеются кнопки включения/выключения станка и каждого из рабочих блоков по отдельности, рукоятки запуска рабочих операций, цифровой или аналоговый индикатор температуры клеевого состава в ванночке. Более технологичные версии станков оснащаются программным обеспечением для настройки частичной автоматизации обработки.

В правой нижней части расположен регулятор толщины кромки. Он связан с программатором и служит для задания правильных рабочих параметров всем остальным модулям.

Облицовочная лента приводится в движение при помощи специального подающего ролика. Лента пропускается между подающим и ведомым роликом, чем обеспечивается подача в рабочую зону.

Рядом с подающим устанавливается клеевой ролик. Его задача – наносить клеевой состав на ленту. В верхней части ролика имеется устройство подачи клея из ванночки. Имеется подкачивающий насос. Дозировка осуществляется в автоматическом режиме.

За роликами, участвующими в подготовке ленты, следует обрезочное устройство, которое предназначено отделить ленту после прохождения необходимого ее количества в рабочую зону.

Прижимные ролики (рис. 6) служат для закрепления ленты на торцевой поверхности заготовки. Прокатываясь с усилием по поверхности обрабатываемой детали, ролик прижимает ленту, благодаря чему увеличивается однородность и эффективность приклеивания.

Рисунок 6. Прижимной ролик кромкооблицовочного станка.

Торцовочный блок предназначен для обработки торцевой поверхности заготовки. Он выполняет подрезку ленты, которая выступает за пределы обрабатываемой детали.

Циклевочный блок производит выравнивание поверхности ленты скоблением. Служит для придания ленте, которая могла приобрести некоторые неровности в процессе приклеивания, ровного и гладкого вида.

Полировочный блок служит для финальной доводки обработанной поверхности заготовки. Выполняет окончательную обработку, после которой деталь выводится из станка.

Большинство станков комплектуются выдвижной подставкой с роликами, которая работает в качестве дополнительной точки опоры при обработке крупногабаритных деталей.

Для предохранения станка от поломок имеются концевые выключатели, призванные остановить подачу заготовок или работу какого-либо из блоков в случае возникновения перегрузок.

Уход за кромочным станком

Неважно, используется ли заводское оборудование или изготовленный своими руками простенький станок, необходимо соблюдать меры безопасности при работе с ним и обеспечить своевременное его техническое обслуживание. Есть несколько важных правил, игнорирование которых может привести к выходу устройства из строя или к травме оператора.

1. Перед началом работы обязательно изучить устройство и принцип действия кромочного станка, расположение органов управления.
2. Прежде чем включать устройство, необходимо удостовериться в целостности питающих кабелей и защитных механизмов.
3. Не допускать попадания в рабочую зону масла, воды и прочих жидкостей.
4. Содержать рабочее место в чистоте.
5. Подвижные детали устройства должны быть смазаны с использованием рекомендуемых материалов.
6. В процессе работы необходимо контролировать температуру прижимного ролика, не допускать перегрева, пригорания клеевого состава.
7. Если в ходе эксплуатации заводского оборудования возникли сложности, не стоит пытаться исправить их самостоятельно, надо обращаться за помощью к специалистам.

Времена меняются, технологии заметно облегчают жизнь домашнему умельцу. Сейчас делать мебель самому просто как никогда, надо лишь немного инструмента и оборудования. Тем, у кого возникло желание попробовать себя в качестве мебельщика, вряд ли удастся обойтись без этого полезного приспособления.

Кромкооблицовочные станки (рис. 1) предназначены для финальной обработки торцевых поверхностей панелей из различных древесных материалов. Обработка кромок заключается в приклеивании облицовочного материала различной формы и структуры на торцевую поверхность деревянных панелей.

Рисунок 1. Кромкооблицовочный станок.

Сегодня, как правило, ни одно мебельное производство не обходится без кромкооблицовочного станка. Даже небольшие фирмы и индивидуальное изготовление сегодня требует наличия этого оборудования. Связано это с современными трендами в области изготовления мебели, где необработанные торцевые поверхности считаются низкой культурой и уровнем производства.
