Краткое описание

Конструктивно предусмотрена механическая подача инструмента на станке. Это положительно сказывается на производительности, а управление не вызывает сложностей. Глубина обработки контролируется визуально (шкала нониуса) или задается ограничителем перемещения.

Выполняемые на вертикально-сверлильном станке 2А135 работы по обработке отверстий можно условно разделить по типу обработки:

• Черновая: сверление (глухие, сквозные);
• рассверливание;
• растачивание;

Общий вид сверлильного станка 2А135
Станок 2А135 — вид спереди
Вертикально-сверлильный станок 2А135 — вид сбоку

Дооснащение дополнительными агрегатами и приспособлениями позволяло использовать станок в крупносерийном и массовом типах производства.

Описание работы электросхемы сверлильного станка 2к52-1

1 общая информация

Радиально-сверлильный станок 2М55 начали производить на Одесском станкостроительном заводе. Массовый его выпуск был налажен во второй половине двадцатого века. С того времени технические характеристики и базовая эл. схема станка немного изменилась, но принципы, по которым он работает, остались полностью прежними.

Мы не зря акцентируем внимание на том, что станок модели 2М55 относится к радиально-сверлильному типу. Этот момент оказывает огромное влияние на способ его работы

Да и эл. схема тоже серьезно изменяется в зависимости от конструкции станка. Достаточно всего лишь взглянуть в его паспорт, чтобы в этом убедиться.

Дело в том, что стандартные модели станков являются практически неподвижными. То есть шпиндель на них находится в зафиксированном состоянии. Конечно, их можно с успехом использовать для:

• сверления;
• расточки;
• зенкерования;
• нарезания резьбы и т.д.

Эл. схема и даже базовые технические характеристики агрегата это позволяют. Но есть в стандартных станках и свои минусы. Они заключаются в довольно стесненных движениях шпинделя.

Фундаментная плита выполняет функцию основания агрегата 2m55

То есть сверлить с его помощью можно без проблем, но если обрабатывать нужно тяжелую прочную заготовку с множеством необходимых рабочих областей, то тут уже начинаются неприятности.

Ведь большие детали сами по себе имеют тяжелый вес. Для их новой фиксации необходимо разжимать тиски, снимать их крепление со стола (а схема их крепления чаще всего основывается на туго затянутых болтах) а затем еще и заново монтировать в новом положении.

Как видите, количество действий, что затрачиваются на простейший алгоритм работы довольно велико. Совсем другая ситуация происходит, когда используют радиально-сверлильный станок, в частности модель 2М55, 2М55Ф2 и т.д.

3 характеристики электрооборудования станка

На радиально-сверлильном агрегате, который мы описываем, установлено шесть двигателей, осуществляющих привод:

• главного движения (мощность – 4,5 кВт);
• гидравлического зажима колонны (0,55 кВт);
• передвижения рукава (2,2 кВт);
• набора подач (0,15 кВт);
• набора скоростей (0,15 кВт);
• охлаждающего насоса (0,125 кВт).

Питается электрическое оборудование станка от трехфазного тока (обычная производственная электросеть) напряжением 24 В (местное освещение), 110 В (цепь управления), 380 В (силовая цепь). На цокольной части колонны установлены два выключателя – охлаждающего насоса и вводной.

На управляющем пульте (он находится на головке для сверления) размещен индикатор нагрузки на оборудование. Ориентируясь на его показания, оператор осуществляет контроль над работой двигателя. Также на сверлильной головке смонтирован и пульт выбора режимов ее функционирования.

Управление шпинделем производится при помощи командоаппарата. Остановка шпинделя осуществляется поворотом его ручки в положение «Нейтрально», включение – в любое из имеющихся рабочих положений. Набор (предварительный) режимов шпинделя выполняется и тогда, когда он находится в рабочем состоянии, и тогда, когда он отключен.

Контролировать любые наладочные процедуры («отжим-зажим» сверлильной головки и колонны, перемещение вниз и вверх рукава и прочие) можно при помощи кнопок. Полная остановка агрегата выполняется кнопкой, оснащенной толкателем красного цвета.

В масштабе. чертежи, 3d модели, проекты — схема сверлильного станка

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

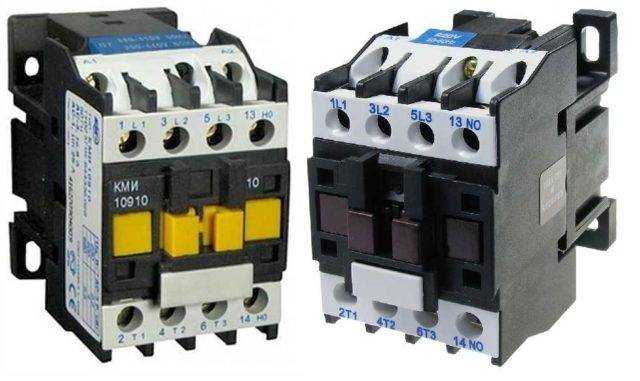

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Паспорта на сверлильные станки

Подключение пускателя по схеме звезда — треугольник

Подключение пускателя по схеме звезда — треугольник.

Переключение двигателя со звезды на треугольник применяют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник мощные трехфазные асинхронные двигатели от 30-50 кВт и высокооборотные

3000 об/мин, иногда 1500 об/мин.

Если двигатель соединен в звезду, то на каждую его обмотку подается напряжение 220 Вольт, а если двигатель соединен в треугольник, то на каждую его обмотку приходится напряжение 380 Вольт. Здесь в действие вступает закон Ома I=U/R: чем выше напряжение, тем выше ток, а сопротивление не изменяется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду (220).

Когда электродвигатель разгоняется и набирает полные обороты, картина полностью меняется. Дело в том, что двигатель имеет мощность, которая не зависит от того, подключен он в звезду или в треугольник. Мощность двигателя зависит в большей степени от железа и сечения провода. Здесь действует другой закон электротехники W=I*U.

Мощность равна силе тока, умноженной на напряжение, то есть чем выше напряжение, тем ниже ток. При подключении в треугольник (380) ток будет ниже, чем в звезду (220). В двигателе концы обмоток выведены на «клеммник» таким образом, что, в зависимости от того, каким образом поставить перемычки, получится подключение в звезду или в треугольник.

Схема подключения трехфазного двигателя к однофазной сети с реверсом и кнопкой для подключения пускового конденсатора.

Схема подключения трехфазного асинхронного двигателя, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К двигателю подходит шесть концов. Магнитный пускатель КМ служит для включения и отключения двигателя. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного двигателя в треугольник

Обратите внимание, что провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе. Главное — не перепутать

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ. Он срабатывает, и на него подается напряжение через блок-контакт. Теперь кнопку можно отпустить. Далее напряжение подается на реле времени РВ, оно отсчитывает установленное время.

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок-контакт магнитного пускателя КМ2, а оттуда на катушку магнитного пускателя КМ1. И электродвигатель включается в треугольник.

Схема включения нереверсивного пускателя.

Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателяКМ1 для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

1. Автоматический выключатель.
2. Три магнитных пускателя КМ, КМ1, КМ2.
3. Кнопка пуск — стоп;- Трансформаторы тока ТТ1, ТТ2;- Токовое реле РТ;- Реле времени РВ.
4. БКМ, БКМ1, БКМ2– блок-контакты своего пускателя.

Преимущества реализации такой схемы подключения

1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

Фактически, такая коммутация представляет собой релейную схему.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.

Теперь вы точно подберете идеальный ноутбук для работы или учебы!

Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.

В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.

Для работы асинхронного двигателя используются кнопочные посты. Однако подключать их можно только через магнитные пускатели. Как правило, для этого применяются переходники и контакторы

Однако важно учитывать тип выключателя и параметры пускателя. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартную схему

Технические возможности устройства

Благодаря хорошо продуманной конструкции и использованию при ее создании качественных комплектующих станок модели 2А554 отличается достойными техническими характеристиками, удобством в эксплуатации и высокой эффективностью. Обладающий массой 4700 кг и габаритами 266,5х103х343 см, радиально-сверлильный станок данной модели соответствует категории точности «Н», что является хорошим показателем.

Кинематическая схема станка

Используя это устройство, можно сверлить отверстия диаметром до 50 мм в стальных и до 63 мм – в чугунных заготовках. Как указано выше, при помощи станка 2А554 можно нарезать внутреннюю резьбу, диаметр которой составляет М52х5 для стали и М54х4 – для чугуна.

В паспорте на станок указаны и такие параметры, как расстояние от колонны до оси шпинделя (375–1600 мм), а также расстояние от торца шпинделя до рабочего стола (450–1600 мм). Именно эти характеристики означают, что на данном станке допустимо выполнять обработку достаточно габаритных деталей.

Примечательной является такая характеристика данного устройства, как скорость подъема траверсы по колонне оборудования, составляющая 1,4 м/мин. Траверса станка вместе с колонной может поворачиваться на угол до 3600.

Габариты заготовок, которые можно обрабатывать на радиально-сверлильном станке 2А554, определяются размерами рабочего стола (102х255,5 мм). Для расширения функциональных возможностей станка на сверлильной головке можно устанавливать дополнительный инструмент, масса которого не должна быть больше 15 кг.

Габариты рабочего пространства

Эффективность и функциональность данного радиально-сверлильного станка определяют и характеристики шпиндельной головки.

• Скорость вращения шпинделя находится в интервале 18–2000 об/мин.
• Количество скоростей – 24.
• Максимальный крутящий момент – 710 Нм.
• Подача может осуществляться в интервале 0,045–5,0 мм/об.
• При осуществлении подачи может создаваться усилие до 20 кН.
• Посадочное отверстие в шпинделе (конус Морзе) – КМ5.

Радиально-сверлильный станок 2А554 в составе производственной линии

Для фиксации подвижных элементов станка в определенном положении используются зажимы двух типов:

• гидравлические (для остановки вращения колонны и перемещения сверлильной головки по траверсе);
• электрические (для торможения траверсы при ее перемещения по колонне в вертикальном направлении).

Конструкция радиально-сверлильного станка данной модели оснащена несколькими электродвигателями, отвечающими за различные движения его элементов: 5,5 кВт – вращение шпинделя с режущим инструментом; 2,2 кВт – перемещение сверлильной головки по траверсе.

Электрическая схема силовой части станка (нажмите для увеличения)

Между коробкой скоростей и главным двигателем станка установлена фрикционная муфта, отвечающая за включение, выключение и изменение направления вращения шпинделя.
