Буровая установка для скважины своими руками: самодельные конструкции

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

• Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

Внимание! Имейте в виду, что буровые установки подобного типа представляют собой конструкцию слишком сложную для того, чтобы ее можно было создать своими руками: большую часть ее функциональных элементов практически невозможно создать при отсутствии соответствующих навыков и инструментов.

• Роторы. Роторные конструкции работают по принципу гидравлики.
• Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Вариант с жёстким грунтом

Для работ на жёстких или каменистых почвах инструкция предписывает использовать буровое долото.

1. Его замечательные удары раскалывают и дробят жёсткий грунт.
2. Полученные маленькие частички поднимаются со дна забоя желонкой.

Обратите внимание! При работе на жёстких почвах обсадные трубы не смогут срезать породу со стенок забоя. Исходя из этого совместно с ними необходимо дополнительно использовать расширитель. Такое приспособление имеет подвижные резцы.

1. Дабы расширитель спустить на дно скважинного ствола, резаки его складываются, так, чтоб устройство помещалось в обсадных трубах.
2. В то время, когда оно оказывается ниже конца колонны, пружина приводит резаки в рабочее состояние. Они срезают грунт со стенок ствола, увеличивая его сечение.
3. Дабы без неприятностей пройти в ходе бурения промежуточные водоносные линзы и на жёстких типах грунтов необходимо устанавливать обсадные колонны. В другом случае грунтовые воды зальют забой и начнут мешать работам.
4. Чтоб водоносную линзу перекрыть, нужно, дабы нижний край колонны упирался о грунтовый пласт, расположенный ниже воды. Потом жидкость откачивается. После этого из забоя при помощи желонки убираются частички породы.

Виды водоносных скважин

Выбор вида необходимой скважины напрямую зависит от глубины, на которой проходит водоносный слой. Разведывательное бурение – удовольствие дорогое, поэтому придется искать другие пути.

Иногда в профильных ведомствах можно получить такую информацию от инженеров-гидрологов. Но такие данные есть не везде и дают их не всегда охотно. Самый, пожалуй, простой и точный способ узнать нужную информацию – опрос соседей.

Если у кого-то есть на участке скважина, то примерную глубину можно узнать с большой точностью.

Исходя из полученной информации, определяют вид будущей скважины:

• вода на глубине около 12 метров – абиссинский колодец;
• слой воды не ниже 50 метров – скважина вида «на песок»;
• водоносный слой на глубине 200 метров – вид скважины «на известняк».

Вращательно-роторные

Станки этого класса отличаются высокой производительностью, так как позволяют проходить грунт относительно быстро и качественно. Технически конструкция состоит из вертикальной трубы и режущего органа. При прохождении ножа к поверхности разрушения подают воду под напором.

Это позволяет размягчить почву и сделать ее более податливой. Жидкость здесь также нужна для очистки отверстия от грунта. Осуществляться подобная операция может двумя основными способами. Первый предполагает подачу воды через штангу, а грязь уже выводится через отверстие самой скважины.

Следует отметить, что практически все буровые станки имеют аналогичное строение описанной ранее структуре. Касается это не только устройств для формирования скважин для воды, но и нефтяных механизмов. Но в мощных станках уже применяют более прочные материалы, способные выдерживать высокие нагрузки. Поэтому подобное оборудование невозможно соорудить самостоятельно без применения специальных технологий.

Гидробурение

Грунт можно, не только уплотнить «иглой» при вбивании колонны, удалять из скважины желонкой, шнеком бура, но и разрушать напорной струей. Однако в технологии гидробурения так же используется желонка для формирования круглого отверстия. Поэтому методика состоит из этапов:

• изготовление приямка – глубина 40 – 60 см, размеры 0,5 х 0,5 м;
• подготовка резервуара – еврокуб, поливная емкость или котлован в земле возле устья скважины;
• установка насосного оборудования – размещается между резервуаром и скважиной.

Гидробурение скважины своими руками без оборудования

Затем в приямок устанавливается желонка, внутрь нее подается вода из резервуара под давлением. Жидкость размывает породу, буровой раствор отводится грязевым насосом в емкость или стекает в котлован по выкопанной траншее для отстаивания, повторного забора, повторения цикла.

Котлован для слива бурового раствора

Желонка необходима при прохождении твердых пород, с которыми вода не может справиться самостоятельно. После отключения насоса на глинах желонку вращают рычагами, на крупнообломочных, гравелистых грунтах сбрасывают в скважину при помощи талевой системы.

Желонки

С помощью желонки можно вычерпывать жидкость со дна скважины, подавать цементный раствор или производить забор воды для анализа при прохождении промежуточного водного горизонта.

Существует три вида желонок:

• Труба с расположенным в нижней части вогнутым или плоским клапаном. Сверху у трубы есть ручка для крепления троса.
• Желонка с поршнем, который всасывает смесь воды и грунта в момент удара штангой.
• Пневматическая желонка, состоящая из двух камер (песчаной и воздушной). Заполнение этого изделия происходит благодаря возникновению в камере необходимого давления.

В свою очередь желонка первой разновидности называется клапанной и может иметь один из трёх видов клапанов:

• С помощью плоского клапана скважину очищают от ила. Он может быть резиновым, стальным или комбинированным.
• Шариковый клапан с приваренными к нему металлическими зубьями может хорошо измельчать породу.
• Карбюраторный клапан.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

Конструкция желонки

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Использование конструкции с забивным стаканом

Бурение скважин ударно-канатным методом осуществляется так.

1. Лебедкой забивной боеприпас поднимается над забоем, после этого он резко отпускается.
2. Стакан ударяется о грунтовый пласт и часть его захватывает.
3. Благодаря силе трения, почва удерживается при подъеме в полости контейнера.
4. Чтоб боеприпас прошел глубже, используется ударная штанга. Для этого ее нужно поднять и отпустить. Наряду с этим она ударяет по наковальне бурильного боеприпаса.
5. В то время, когда будут произведены пара ударов, заполненный контейнер поднимается и очищается от содержимого.
6. Потом бурильные работы возобновляются.

Обратите внимание! Ударно-канатное бурение скважин своими руками при помощи забивных чашек возможно осуществлять только при работах на относительно мягких и не сыпучих грунтах.

Частички песка практически не взаимосвязаны. Исходя из этого сила трения не имеет возможности их удержать в полости забивного стакана.

Для обустройства водоснабжающих объектов на жёстких и песчаных почвах используются другие бурильные боеприпасы.

Как правильно пробурить абиссинскую скважину

Такая скважина вполне подойдет для обеспечения водой небольшого дома. Технология такого бурения заключается в прохождении скважины небольшого диаметра – до 50 мм. При достижении водоносного слоя, в скважину забивается специальное устройство, которое специалисты называют «игла».

Это устройство снабжено заостренным наконечником и фильтром. Такую скважину бурят шнековым методом и ее глубина обычно не превышает 10-12 метров. При более глубоком залегании этот тип скважины не подойдет. Даже самый мощный насос не справится с подъемом воды с такой глубины, а качать воду ручным способом – процесс очень утомительный.

Сейчас в продаже встречаются наборы, в которые входит игла и необходимый набор труб с системой соединения. После того, как самостоятельно пробурена скважина и достигнут нужный слой, бурильные шнеки извлекаются.

В скважину вставляется игла и постепенно опускается до самого низа, естественно, добавляя отрезки труб.

Моменту соединения уделяют особое внимание – герметичность должна быть стопроцентная, чтобы избежать попадания посторонней породы в трубу и обеспечить полную герметизацию.

При достижении дна скважины приступают к ее прокачке. Ручной колонкой выполнить этот процесс очень утомительно, поэтому прибегают к помощи помпы или насоса. Сначала внутрь скважины закачивают небольшое количество воды.

Затем насос переключают на откачку воды, и через некоторое время из шланга пойдет вода из водоносного слоя.

Сначала она будет с большим количеством посторонних примесей и песка, но по мере прокачки, вода будет становиться более прозрачной.

При грамотном обустройстве и благоприятном стечении всех обстоятельств, такая скважина прослужит не один десяток лет, выдавая в минуту до 40 литров воды.

Колонковое бурение

Этот вид бурения очень похож на шнековый. Отличие в режущем наконечнике бура. При колонковом бурении он представляет из себя цилиндр с особо прочными напайками. Полая конструкция позволяет выработанной породе собираться внутри цилиндра. Удаляется порода из бура при подъеме на поверхность.

Получаемая таким способом бурения скважина отличается высокой точностью диаметра. Сложностью применения этого метода самостоятельно, является необходимость равномерного приложения усилий на поступательное движение бура вниз, и одновременно на вращение.

Наземное обустройство скважины

Знать, как вручную пробурить скважину и выполнить все работы, добившись наличия воды на участке, вовсе не достаточно для полноценного функционирования источника воды. Важно правильно обустроить скважину. Такая обустройка предполагает установку некоторых специальных устройств, которые и будут обеспечивать круглогодичную и бесперебойную подачу воды.

Таким оборудованием послужит кессон. Емкость, изготовленная из пластика или металла, обработанная снаружи антикоррозийным покрытием. Обычно в нем смонтировано нужное оборудование – насос, фильтры, необходимая автоматика и запорная арматура. Для установки кессона потребуется вырыть котлован, что исключит промерзание воды и позволит получать воду и в морозы.

Если устанавливается кессон из пластика, то вокруг него обустраивают бетонный короб. Прилегания стен короба должно быть вплотную. Такая конструкция необходима для того, чтобы уберечь кессон от сдавливания при каких-либо возможных подвижках грунта, которые случаются довольно часто и о которых проживающие на участке люди могут и не подозревать.

При отсутствии должного опыта и умений работы с таким оборудованием, лучше всего доверить ее специалистам из профильной компании, особенно если скважина используется и для получения питьевой воды.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

Совет. 2-3 витка на буре будет вполне достаточно для создания водной скважины средней глубины.

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Ответственные моменты

1. Перед бурением скважины сперва необходимо выкопать шурф, имеющий размеры сторон 1.5?5 метра. Глубина его может составлять до двух метров. Эта яма нужна для того, чтоб в забой не обваливался сыпучий поверхностный слой грунта. Стены шурфа укрепляются щитами из досок. Потом над местом работ монтируется башня.
2. В то время, когда осуществляется ручное либо пневмоударное бурение скважин, в обязательном порядке нужно контролировать ровность забоя. Его искривление приведёт к затруднению установки обсадной колонны либо ее монтаж станет вовсе неосуществимым.

Обратите внимание! Чем бурильный боеприпас дольше, тем несложнее сохранять ровность ствола скважины. Исходя из этого его оптимальная протяженность обязана составлять приблизительно два метра.

1. Трос, используемый при обрисовываемом способе бурения скважины, должен иметь громадный запас прочности. Он должен выдерживать массу бурильного боеприпаса и ударной штанги. Также, трос должен держать сильные нагрузки на разрыв при поднятии стакана либо долота, забитого в породу.
2. Кроме всего другого, при ударном методе буровых работ появляется возможность того, что боеприпас заклинит в забое, в итоге попадания жёсткого грунта меж ним и стенкой обсадной колонны. Исходя из этого, сечение троса должен составлять не меньше 1 сантиметра.

Преимущества и недостатки

Ударно-канатный способ бурения скважин, как и любой другой метод, имеет свои достоинства и недостатки. К плюсам данной технологии можно отнести следующее:

1. В процессе выполнения работ можно брать раздельные образцы породы.
2. Особенность технологии позволяет выполнять скважины со значительным начальным диаметром – более 50 см. Для этого необходимо сделать стакан соответствующего размера.
3. Эксплуатировать скважину можно сразу после выполнения работ, поскольку в ходе них не используются промывочные растворы, которые могут загрязнить воду в горизонте.
4. Вскрытие горизонта происходит наиболее качественно (без засорения породой и глиной из промывочного раствора), поэтому вода в источнике сохраняет свои первозданные характеристики.
5. Буровые работы можно с успехом выполнять в галечниково-валунных слоях и породах, впитывающих промывочные жидкости.
6. Поскольку в ходе работ не используются промывочные жидкости и вода, рабочий инструмент не так сильно загрязняется и изнашивается.
7. Данная методика позволяет наиболее быстро и качественно вскрыть и опробовать водоносный слой.
8. Срок службы скважины, созданной таким методом, значительно повышается.
9. В процессе работы можно контролировать уровень воды в различных слоях породы.
10. Экономически высокая эффективность бурения в зимний период.

Несмотря на такой большой перечень достоинств, есть у этой методики и свои недостатки, среди которых можно назвать следующие:

1. Ударно-канатная технология бурение может вестись только по вертикали.
2. При обустройстве скважин значительной глубины в ходе работ могут возникнуть определённые сложности.
3. В песчаных грунтах данная технология бурения не позволяет проводить работы. Даже использование специального инструмента не решает проблемы.
4. Самый значительный недостаток этого метода – низкая скорость выполнения работ.

Преимущества самодельной установки

Несомненно, буровая установка для создания скважины на воду обладает рядом некоторых преимуществ. К ним можно отнести:

1. Приемлемую стоимость. Отмечено, что заводская конструкция для бурения водной скважины в большинстве случаев стоит намного дороже той, которая был сделана своими руками.
2. Компактность и небольшой вес конструкции.
3. Технические характеристики буровой установки, сделанной вручную, как оказалось, ничем не уступают агрегатам заводского производства.
4. Простота монтажа. Самодельные буровые установки очень просто как монтировать, так и демонтировать.



5. Мобильность. Благодаря своим габаритам и особенностям конструкции, самодельную установку можно использовать для бурения скважин на самых труднодоступных участках. Кроме того, разобранную буровую установку довольно легко перевозить, поскольку она помещается в обычный прицеп.

Применение технологии на сыпучих почвах

Для работ на песчаных почвах используются желонки.

1. Внизу таковой боеприпас имеет клапан. Он раскрывается, в то время, когда контейнер ударяется о породу, тем самым позволяет части ее попасть вовнутрь.
2. При подъеме желонки, под давлением захваченной почвы, клапан прикрывается, что не дает содержимому просыпаться.
3. На поверхности контейнер освобождается, потом бурение длится.

В то время, когда ударное бурение скважин своими руками осуществляется на однородном сыпучем грунте или с пластами такового, то он начинает засыпать забой.

1. Чтоб избежать этого, нужно в ходе работ ствол скважины усиливать обсадными трубами.
2. На первой трубе необходимо сделать расширительный (конусный) башмак.
3. В ходе повышения длины забоя, отрезки защиты под действием собственной массы или благодаря аккуратным ударам, опускаются сверху вниз.
4. Сечение обсадной трубы должно быть чуть громадным диаметра бурильного боеприпаса. Так он будет в стволе двигаться вольно. Иными словами – диаметр самого забоя будет меньшим, чем сечение труб, исходя из этого часть почвы с его стенок будет ими срезаться.

Скважина «на песок»

Если предполагаемая глубина залегания слоя воды порядка 15 метров, то будет самым рациональным вариантом скважина «на песок». Пробурить скважину своими руками такого типа возможно с помощью ударно-тросового метода или шнекового.

Особенностью устройства данного типа скважины является ее постоянная обсадка в процессе проходки. На пути достижения нужного водоносного слоя очень часто встречаются плавуны, зыбучие грунты и верховодки.

Скважину может постоянно затягивать, если своевременно не устанавливать обсадную трубу.

В качестве труб для обсадки используются полимерные трубы, которые имеют муфты для соединения. Нижняя труба, через которую и будет выполняться забор воды, выполняется с отверстиями небольшого диаметра или прорезями для прохождения воды и задержки крупных фрагментов грунта.

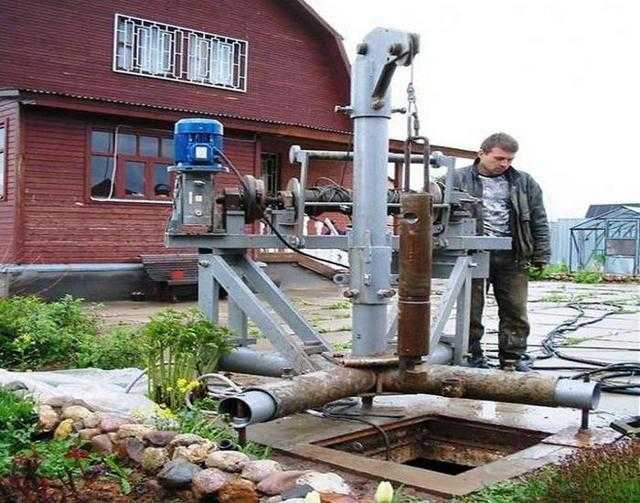

Технология сборки мгбу (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

• Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

• К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
• Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
• Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
• Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
• К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет. Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

• Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
• Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Ударно-канатная технология

Главное достоинство этого метода – это простота и доступность оборудования и инструментов, которое возможно изготовить даже самостоятельно. Суть его заключается в последовательных ударах о грунт «стакана», грани которого заточены определенным образом.

Данный метод очень часто не принимают на вооружения из-за его трудоемкости и необходимости прикладывать большую физическую силу, при ручном приводе механизмов.

Однако, ударно-канатный метод очень универсален в плане совершенствования и использования всевозможных хитростей для облегчения непростой работы.

При хорошей смекалке метод хорошо и стабильно работает, да и в сети есть возможность найти чертежи механизации и автоматизации метода народными умельцами.

При прохождении слоев грунта данным методом, четко контролируется состав породы, и слой необходимого водоносного песка не останется незамеченным. Кроме того, метод позволяет при своевременной и правильной обсадке получить ровную скважину достаточно большой глубины, и достичь более чистого слоя воды.

Устройство бурильной установки

Оборудование для ударного типа работ планирует из таких элементов.

1. Бурильный боеприпас. В зависимости от изюминок грунта, это возможно забивной стакан, желонка либо долото.
2. Ударная штанга.
3. Канат или трос.
4. Башня с блоком и лебедкой.

Забивные чашки являются основной инструмент установки.

1. Это отрезок трубы, в ее низу приваривается режущая кромка («клыки» либо зубцы) из очень прочного металла, имеющая скос вовнутрь боеприпаса.
2. Кромка дает боеприпасу возможность глубже входить в грунтовый пласт при ударении.
3. На верху забивного стакана формируется наковальня. По ней ударяет штанга.

Технология ударно канатного бурения скважин требует сооружения башни.

Хороший вариант – сделать ее в виде треножника.

1. Его возможно сварить из труб. В случае если у вас нет сварочного агрегата, трубы возможно заменить брусьями из древесины.
2. В высоту башня должна быть дольше бурильного боеприпаса. Так его возможно будет поднимать всецело над уровнем земли.
3. Вверху треножника монтируется блок. Через него пропускается канат либо трос.
4. Самое простое приспособление для подъема боеприпаса при помощи троса – это ворот, аналогичный колодезному.

Чем и как лучше бурить скважину

Начинающему буровику нужно запастись терпением и приготовиться к выполнению не самой простой работы.

Еще понадобятся подручные средства и недорогие материалы для изготовления установки и бурового снаряда, а также здравый смысл и пара-тройка друзей в помощь.

Бурение скважин – это работа сродни искусству, поскольку результат непредсказуем, и каждое сооружение уникально. Задача состоит в том, чтобы проделать в грунте длинную и узкую шахту до водоносного слоя и опустить в нее обсадную трубу для укрепления стенок выработки.

В процессе придется извлечь немало грунта, причем грунт этот может быть очень разным: от кусков гранита до песка вперемешку с водой.

Многое зависит и от глубины водоносного слоя. Иногда до него нужно пройти менее 10 метров, а порой водоносная скважина достигает нескольких десятков или даже сотен метров. Все это влияет на методы бурения и его сроки. Чтобы устроить скважину, существует два основных способа: ударно-канатный и вращательный, в современной интерпретации шнековый.

Самодельные буровые станки для ручного бурения сооружаются по единой схеме. Буровую вышку выполняют в виде треноги

В первом случае бурение выполняется с помощью узкого и тяжелого снаряда, именуемого желонкой. Ее подвешивают на канате или тросе, который перекидывают через закрепленный на треноге блок. Для вытаскивания бурового снаряда из шахты используют лебедку с мотором, хотя при желании это можно делать и вручную.

Снаряд несколько раз роняют на дно выработки с высоты в несколько метров. Он рыхлит грунт, часть которого попадает в полость желонки. После углубления в грунт примерно на 0,5 м бур извлекают из ствола. Снаряд очищают и снова бросают в шахту. Процесс повторяют до тех пор, пока не дойдут до воды.

Ударно-канатный метод очень старый, его используют в течение столетий, если не тысячелетий. Сделать желонку относительно несложно, понадобится листовая сталь толщиной 4-5 мм или толстостенная труба Ø 110-120 мм, а также навыки работы со сварочным аппаратом. А работать желонкой можно даже в одиночку, хотя с помощником дело пойдет значительно быстрее.

Преимущества ударного бурения состоят не только в его доступности. Желонка надежна, она проходит практически любой грунт кроме скальных пород. Если нужно преодолеть слой из супеси или суглинка, желонку заменяют соответствующего размера стаканом – узким цилиндром без клапана на дне.

Желонку используют для подъема всех видов несвязных грунтов: песков, щебенистых, гравийных и галечниковых отложений. Ее применяют для расчистки дна скважины и в период эксплуатации выработки для удаления илистых отложений

Стакан эффективно разрушает глинистые породы, которые за счет собственной способности уплотняться и липнуть к стенкам удерживаются в его полости.В ручном ударно-канатном бурении желонку и стакан чередуют по мере необходимости.

Как только проходка желонкой существенной сокращается, значит, она встретила кровлю суглинка или супеси, из-за чего ее меняют на стакан. Как только в полости стакана перестает задерживаться разрушенный в скважине грунт, его меняют на желонку.

За один “сеанс” можно углубить шахту на метр, хотя чаще этот показатель скромнее, примерно 20-40 см. В этом недостаток ударно-канатного метода – длительное время работы. На глинистых пластичных грунтах эффективнее использовать шнек или иначе змеевиковый бур.

В ручном бурении чаще всего приходится сочетать ударно-канатные способы с вращательными, потому лучше запастись минимальным набором снарядов, представленном на схеме

Рабочий инструмент шнековой установки представляет собой колонну штанг с буром на нижнем конце. Инструмент буквально ввинчивается в грунт, который частично удерживается на его лопастях.

Периодически шнек вместе с разрыхленным грунтом извлекают на дневную поверхность, а забой с обвалившимся отвалом расчищают желонкой. Затем снова бурят шнеком, внедряясь все глубже в землю с каждым витком.

Штанги постепенно наращивают по мере углубления шахты. Сначала длину буровой колонны увеличивают креплением одной штанги. Когда ее верхняя часть почти выровняется с устьем скважины, присоединяют вторую, затем третью и т.д.

Вращать бур можно вручную или с помощью ротора электродвигателя. Чтобы удерживать штангу в правильном вертикальном положении, в промышленных мобильных буровых установках применяется закрепленная на станине вертикальная рама. По этому принципу можно изготовить собственный станок.

На схеме показан вариант буровой установки, изготовленной своими руками, а также результат: относительно компактное устройство для бурения скважин

Одновременно с заглублением обсаживается ствол скважины, т.е. в пробуренную выработку устанавливается труба, диаметр которой на 1-2 см больше аналогичного размера снаряда. Звенья обсады соединяются в единую конструкцию посредством навинчивания или сварки.

Если в обсаженную скважину под напором подать большое количество воды, забой можно очищать без применения желонки. Этот метод успешно применяется профессиональными бригадами. Вода размывает взрыхленный грунт и вымывает его на поверхность.

Буровой раствор ускоряет работы в несколько раз, но все вокруг будет залито водой вперемешку с грязью. Да и каменистые грунты таким способом не пройдешь. Все это нужно учитывать еще перед тем, как приступать к изготовлению собственной буровой установки. Кроме того, нужно определиться со своими целями и задачами.

Если нужен агрегат для сооружения всего одной или двух скважин, можно особо не корпеть над тщательностью исполнения. А вот солидная и прочная буровая установка может стать весомым поводом, чтобы начать собственный бизнес по бурению скважин.

О способах бурения водозаборных скважин подробную информацию найдете в одной из популярных статей нашего сайта.
