BKS Универсальный заточной станок — технические характеристики

Какие инструменты можно затачивать:

• все виды маникюрных инструментов
• маникюрные кутикульные щипчики (кусачки)
• маникюрные шаберы, пушеры, пики, лопатки
• маникюрные ножницы для кутикулы
• маникюрные ножницы для ногтей
• ногтевые кусачки
• кусачки маникюрные для вросшего ногтя
• пинцеты
• манинюрные кусачки с удлиненным полотном и «топориком»
• ножи керамические
• ножи складные
• ножи кухонные
• ножи охотничьи
• ледобуры
• оверлоки
• книпсеры
• кусачки (щипчики) маникюрные для кутикулы
• кусачки ногтевые (полумесяцем)
• филировочные ножницы
• ножницы для парикмахерские горячие
• ножницы парикмахерские прямые и для мужских стрижек
• газонокосилки
• топоры
• ножницы портняжные
• ножницы по металлу
• секаторы садовые

Комплектация станка:

• станок Sharp Black Power Wheels BKS-5
• диск полировальный кожаный (коровья кожа)
• трехколенный манипулятор с платформой
• диск для полировки внутренних плоскостей маникюрных кусачек
• тонкий шлифовальный диск диаметром 150 мм и толщиной 1 см.
• торцевой алмазный диск
• станок Sharp KM 15 х 2 шт.
• диск алмазный крупнозернистый
• диск алмазный мелкозернистый
• круг шлифовальный
• круг полировальный для финишной доводки
• круг абразивный грубый
• круг абразивный мелкий
• паста для полировки
• наковальня
• молоток
• керн
• перчатки
• втулки 5 шт.
• шайбы прижимные 14 шт.
• коврики резиновые 3 шт.
• плоскогубцы

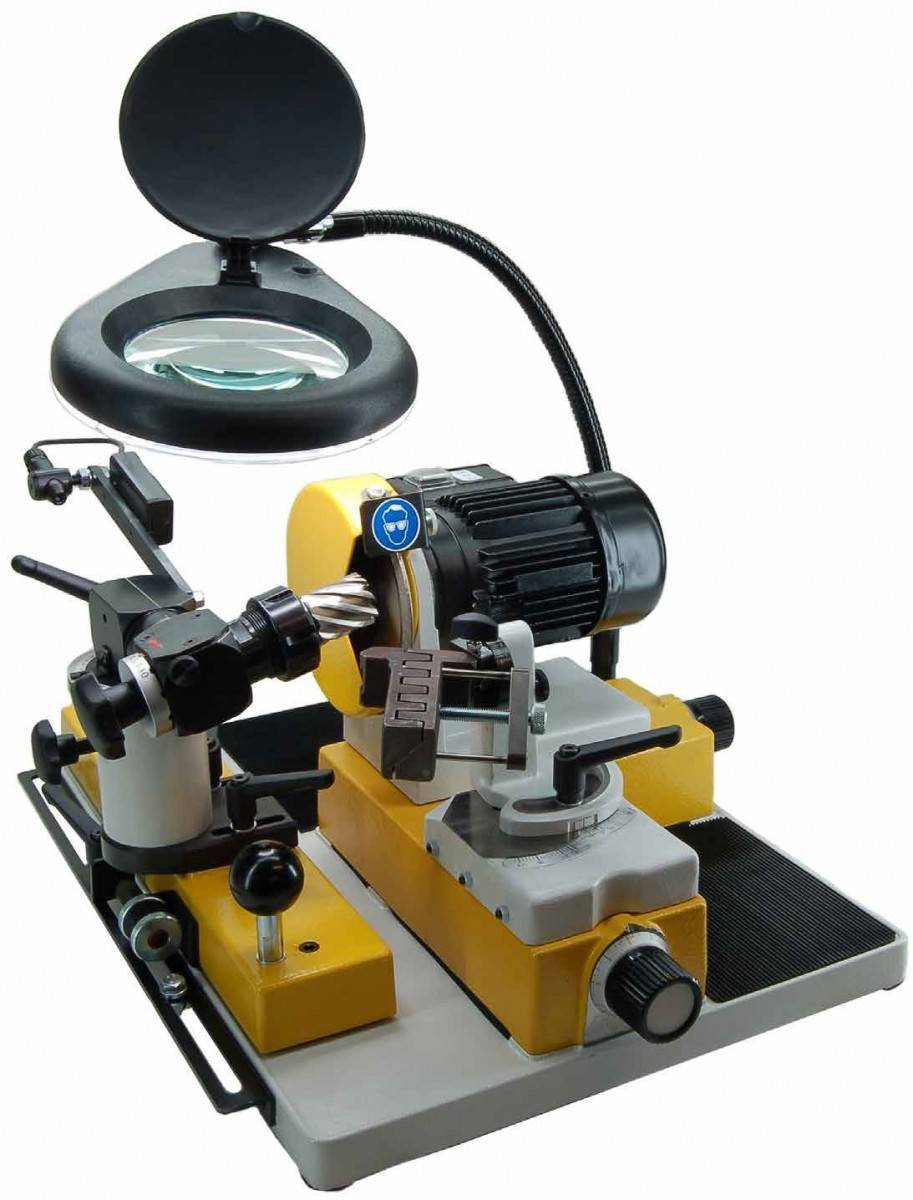

Модель имеет три подвижных суппорта

1. Поперечный суппорт (ход 70 мм по оси X) с мотором и заточным кругом. Перемещение его осуществляется при помощи высокоточного ходового винта с рукояткой.

2. Суппорт с универсальным призматическим зажимным устройством (ход 45 мм по оси Y). Перемещение так же осуществляется при помощи высокоточного ходового винта с рукояткой.

3. Перемещение второго суппорта 280 мм со стойкой угловой делительной головки (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода.

На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу.

Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента.

Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и, соответственно потери точности установки круга.

При использовании угловой цанговой делительной головки можно затачивать

• Корончатые фрезы (сверла)
• Концевые фрезы
• Машинные сверла для сверлильно-присадочных станков
• И другой осевой многорезцовый инструмент, требующий заточки по торцевой части и прямолинейной заточки боковой поверхности

Станок может затачивать резцы осевого инструмента по передней и задней грани, а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями, осуществлять прямолинейную заточку боковых режущих кромок.

При использовании универсального призматического зажимного устройства можно затачивать

• Спиральные сверла правые и левые с классической подточкой перемычки
• Спиральные сверла правые и левые с крестообразной заточкой
• Сверла с ломаной режущей кромкой (для тяжелых условий сверления)
• Ступенчатые сверла
• Сверла по листовым материалам (в т.ч. для точечной сварки)
• Сверла по дереву с заточкой центра и боковыхподрезателей, сверла Фоснера
• Мебельные сверла для сверлильно-присадочных станков сквозные и глухие
• Твердосплавные буры по камню и бетону
• Сверла с цилиндрическими и коническими хвостови
• Центровочные сверла

Так же на стойке крепления призмы можно закрепить дополнительное приспособление SVR, с помощью которого можно точить различный инструмент с креплением в цанге 5-6-8-10-12 мм:- зенковки- цековки- граверы- инструмент, требующий игольчатую заточку- и др. инструмент требующий цилиндрическую или коническую заточку.

Основная заточка сверл ведется по задней грани. Станок имеет плавную регулировку угла при вершине от 185 до 70 и плавную регулировку угла затыловки. Затачивать можно сверла с различной формой задней грани (затыловкой):

• радиусной затыловкой
• плоской задней гранью (затыловкой)
• ступенчатой затыловкой
• комбинированной затыловкой

Наиболее популярная – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после основной заточки режущей части сверла без перестановки сверла в призме, что значительно сокращает время заточки сверла.

Симметричная заточка сверл обеспечивается поворотной прецизионной зажимной призмой, что позволяет очень быстро и с отличным качеством затачивать различные типы сверл. Призма имеет крепление типа «ласточкин хвост», что в совокупности с прецизионными ходовыми винтами и направляющими, обеспечивает повышенную точность заточки.
