Балансировочный станок как выбрать почему Сивик что важно при покупке балансировки для шиномонтажа

Подробное описание параметров

Начать стоит с ручного ввода параметров. Это очень важно, так как увеличивает время на подготовку, а также требует специальной подготовки оператора. У автоматических устройств такого недостатка нет. Что касается диаметра диска, то здесь не имеется в виду диаметр колеса в общем. Диапазон 10-24 позволяет проводить балансировку дисков легковых автомобилей, внедорожников и небольших грузовиков.

Далее стоит отметить максимальный вес. Эта характеристика часто остается незамеченной, и многие считают, что вес не регламентирован. Однако установка объекта с весом, превышающим максимум, обычно приводит к быстрому снижению ресурса агрегата, что приведет к его скорому выходу из строя.

Основные элементы конструкции

Станки, эксплуатирующиеся в настоящее время, состоят из 4 основных элементов:

• электродвигатель в качестве приводного устройства;
• устройство для балансировки;
• устройство для измерения параметров;
• прибор для коррекции.

Вращение колеса на валу происходит за счет усилий электрического двигателя. Наиболее старые и примитивные станки использовали в качестве привода ручные усилия оператора. Для балансировки колеса оно должно быть помещено на вал, после чего при помощи специальных конусов проводится его центрирование.

Балансировка гранулами

Один из новейших методов балансировки колёс – использование специальных гранул вместо грузиков. Суть методики – засыпание в покрышку специальных гранул, скользящих во время движения во внутреннем пространстве. Такое свободное перемещение устраняет дисбаланс во время движения на скорости.

Современные методики балансировки колёс предусматривают использование микробисера

Преимущество такого метода состоит в том, что гранулы засыпают один раз, и они выполняют предназначенную функцию всё время эксплуатации покрышки. Минус данного способа балансировки – высокая стоимость гранул. Поэтому балансировка этим способом в настоящее время не прибрела популярность.

Без снятия колеса

Процесс самостоятельной балансировки состоит из следующих этапов:

1. Подготовительный. Колёса очищают от грязи, застрявших в шинах камней, снимают колпаки, понижают давление в шине, снимают старые грузики. Домкрат устанавливают с одной стороны ТС, освободив 2 колеса. Проверяют свободное вращение колёс. Если колесо крутится тяжело, необходимо расшплинтовать его и ослабить ступичную гайку.
2. Определение лёгкой точки. Колесо прокручивают против часовой стрелки и ждут его остановки. Отмечают верхнюю точку. Затем крутят колеса по часовой стрелке и вновь отмечают верхнюю точку. Середина между двумя отметками – лёгкая точка.
3. Установка грузиков. Молотком набивают на найденную точку грузики весом от 10 до 45 граммов начиная с лёгких. После этого раскручивают колесо и ждут его остановки. Грузики должны оказаться внизу. Если получилось не так, лёгкие грузики снимают и набивают более тяжёлые. Использовать на одно колесо груза более 60 граммов не рекомендуется.
4. Статическая балансировка. Как только после остановки грузики оказались внизу, их начинают раздвигать в разные стороны. Колесо начинают вращать и разводить грузики. Задача процесса – добиться, чтобы колесо каждый раз останавливалось в разном положении. Как только это начало получаться, вес распределён равномерно, то есть достигнут статический баланс.

В такой последовательности проводят процедуру с каждым колесом. Чтобы проконтролировать правильность выполненной балансировки, нужно проехать на авто не менее десяти километров со скоростью более чем 90 км/час. Если при движении не ощущаются толчки и постукивания, значит, всё выполнено правильно. При неправильном выполнении процедуры появляются специфичные толчки в руль.

Для собственной уверенности при первой самостоятельно выполненной балансировке можно пройти диагностику на СТО. Если мастера подтвердят, что всё было сделано правильно, в дальнейшем можно заниматься процедурой самостоятельно.

Важно! Самостоятельная балансировка в гараже допустима только при статическом дисбалансе. Устранение динамического дисбаланса требует применения оборудования. Специалисты рекомендуют обращаться в сервис, если на машине стоит поношенная резина и старые погнутые диски. Без спецоборудования самостоятельно отбалансировать такие колёса невозможно.

Виды устройств

На сегодняшний день существует три основных типа балансировочных станков.

1. Станки для работы с колесами легковых авто.
2. Станки для работы с колесами грузовых авто.
3. Станки универсальные. Могут применяться для оценки колес и легковых, и грузовых авто.

Основная разница между этими типами устройств заключается в двух основных характеристиках балансировочного станка — грузоподъемность и диаметр. Также стоит отметить, что грузоподъемность напрямую зависит от диаметра шины.

Классификация агрегатов осуществляется еще и по способу управления. В данном случае речь идет об автоматических или ручных приборах. В случае автоматических станков все данные о колесе он будет считывать самостоятельно. Настройка балансировочного станка ручного типа заключается в том, что все исходные данные должны быть загружены оператором вручную.

Естественно, что разница во времени обслуживания на автоматическом и ручном станке сильно отличается и автомат работает гораздо быстрее. Это обусловлено тем, что система будет сама считывать геометрию и другие параметры покрышки. Что касается технологий, используемых станком для измерения параметров, то здесь применяются самые разные методы, включая лазерные технологии.

Второе без чего не обходится шиномонтажная мастерская, это балансировочный станок

Балансировочные станки так же бывают автоматические и полуавтоматические, основное отличие в том что на автоматических станках есть вторая электронная линейка измеряющие ширину диска, на полу автоматах же ширина диска измеряется кронциркулем и вносится в ручную.

Это влияет на скорость обслуживания клиентов, но ни в коем случае не на точность балансировки, погрешность у всех легковых балансировок составляет 1-2 грамма. Об остальных отличиях, характеристиках, стоимости, брендах и прочих нюансах я рассказал в статье балансировочные стенды.

Гост исо 1940-2-99 вибрация. требования к качеству балансировки жестких роторов. часть 2. учет погрешностей оценки остаточного дисбаланса от 21 июня 2000 —

Как измеряются параметры

Далее стоит обратить внимание на то, как балансировочный станок проводит оценку колеса посредством измерения его параметров. Для этого объект условно разделяется на две плоскости — горизонтальную и вертикальную. Благодаря этому шина также условно делится на 4 равные части.

Точность монтажа колеса на вал балансировочного станка играет решающую роль при определении его параметров. В идеальном варианте все 4 части должны быть равны между собой. Если нарушить перпендикулярность установки колеса на вал, то нарушится и разделение его на части, а значит, снятие данных будет изначально происходить с ошибкой.

Как производится ремонт балансировочного станка?

Когда сотрудники шиномонтажного сервиса замечают неполадки в работе балансировочного станка, они сразу же сообщают об этом руководству, которое чаще всего принимает решение обратиться за помощью в специализированные компании. Изначально специалисты производят разборку, очистку и дефектацию устройства, с целью определить характер поломки.

На основании этой работы делается заключение о том, какие способы и детали понадобятся для восстановления сломанного оборудования. Потом специалисты предлагают клиенту наиболее эффективные и менее затратные способы ремонта. Последнее слово, конечно же, за заказчиком. После согласования всех нюансов сотрудники сервиса составляют смету работы, и переходят к ремонту оборудования.

Какие работы выполняются во время ремонта?

Перед ремонтом необходимо провести тщательный анализ, исследование состояния станка. Самая распространенная проблема таких станков – износ подшипников, самого ротора, что приводит к потере точности балансировки. После проведенного осмотра, составляется дефектная ведомость, куда специалистом заносятся все необходимые замены или ремонты.

Обычно ремонт проходит в следующей последовательности:

• разборка станка, осмотр узлов и механизмов;
• изготовление и установка специальной оснастки;
• установка новой подвески, роликовых кассет;
• ставится новый ременной или осевой привод;
• устанавливаются новые датчики и усилители;
• производится монтаж нового электрооборудования;
• установка новой микропроцессорной измерительной системы;
• изготовление и установка защитного ограждения для станка;
• проводятся сборочные работы и испытания;
• обучается персонал для работы на обновленном оборудовании.

Кто может проводить работы?

Для восстановления работоспособности балансировочного станка и улучшения производительности его ремонт или модернизация проводится силами предприятия с привлечением специалистов по электронике. Этот ремонт обойдется дешевле, чем покупка нового оборудования. Еще один плюс такого процесса — можно построить агрегат соответственно требованиям и нуждам самого производства.

Специалисты ООО «ПК «РОСНА Инжиниринг» готовы в случае необходимости выполнить весь комплекс работ по ремонту и обслуживаниюбалансировочныхстанков, а, при желании заказчика, также взять весь станочный парк на сервисное обслуживание в целом.

На самодельном стенде

Облегчить процесс балансировки можно, изготовив в гараже самодельный стенд. В этом случае не придётся извлекать из колеса тормозные колодки и ослаблять ступенчатую гайку.

Самодельный стенд упрощает процесс балансировки колеса

Стенд монтируют из старой ступицы с рабочим подшипником. Ступицу устанавливают на каркас таким образом, чтобы колесо свободно вращалось, а вся конструкция стойко держалась на поверхности. В качестве каркаса удобно использовать вертикальные металлические стойки, между которыми крепится колесо. Дальнейшие действия по балансировке совпадают с предыдущим методом выполнения процедуры.

На станке

Даже опытный автомобилист в гаражных условиях проводит балансировку «на глазок». Поэтому полной уверенности в правильности процесса быть не может. В специализированных мастерских балансировка выполняется на станках с компьютерным управлением.

Современные СТО оборудованы балансировочным станками с ЧПУ

Станок состоит из конусообразной опоры для установки колеса, вращающего электромотора и датчиков. Колесо вращается при выполнении шиномонтажа, и одновременно компьютер определяет вибрацию и давление. Показания датчиков помогают точно высчитать вес и место установки грузиков.

Мастерские оборудованы двумя видами станков:

1. Ручными – на которых мастер измеряет колесо линейкой и вручную вводит данные.
2. Автоматическими – информация считывается датчиками и выводится на монитор в цифровом или графическом виде.

По типу используемых опор станки делят на:

1. Мягкие, измеряющие параметры колеса, учитывая колебания опор.
2. Жёсткие, измеряющие давление и фазу ротора.

Интересно! На жёстких станках можно тестировать различные детали, но качество и точность измерений по этой причине снижается.

Большинство современных сервисов оснащено автоматическими балансировочными станками. Мастер надевает колесо на вал, зажимает его болтами и раскручивает. Датчики определяют точки торцевого биения. Компьютер определяет интенсивность толчка и подсчитывает массу груза, который необходимо прикрепить в высчитанную точку. Компьютер также сообщит, если балансировку колеса провести невозможно.

Неисправности агрегата

Как откалибровать балансировочный станок? Как уменьшить погрешность? Эти и другие вопросы будут неизбежно возникать после длительной эксплуатации станка, так как с течением времени его отдельные детали приходят в негодность. Условно все поломки таких агрегатов делятся на две группы — механическое расстройство и поломка электрических узлов.

В последнем случае чаще всего проблема связана с выходом из строя одного из любых датчиков. Что касается механических поломок, то они обычно возникают из-за ударов, падений или любых других внешний воздействий на оборудование. Обычно начинать искать в станке следует после появления таких признаков:

• для получения правильно сбалансированного колеса требуется несколько циклов проверки вместо одного;
• параметры тестируемых дисков определяются неверно.

Калибровка станка, о которой упоминалось ранее, необходима для того, чтобы определить тип поломки. После нахождения причины неисправная деталь обычно просто заменяется новой. Это связано с тем, что отремонтировать сломанную деталь гораздо сложнее, чем купить новую, что делает ремонт станка нецелесообразным.

Нужно ли калибровать новый балансировочный станок?

Общий принцип работы

Как работает балансировочный станок? В общем виде принцип его действия выглядит следующим образом:

• Для начала работы необходимо установить колесо на специальный рабочий вал станка.
• При помощи специальных конусов нужно провести центрирование колеса и более точно его установить.
• Далее либо вручную, либо в автоматическом режиме колесо разгоняется до необходимой скорости.
• У балансировочного станка имеется специальное измерительное устройство, которое считывает параметры движения колеса на валу. После этого оно передает их на обработку в процессор устройства.
• Процесс обрабатывает данные, составляет отчет о неисправности или исправности колеса, после чего отчет передается на дисплей.

Опоры для оборудования

Для того чтобы проводить точные измерения, станок должен быть устойчив. В зависимости от опор этого устройства, выделяют два основных типа:

1. Опоры могут быть мягкими. В таком случае агрегат используется для тестирования разбалансированного колеса посредством амплитуды и частоты движения этих опор. Одна из важных характеристик для станка — это точность, с которой он проводит эти измерения. Поэтому для каждого элемента существуют отдельные виды станков с мягкими опорами.
2. Жесткие опоры предполагают измерение давления и фазы ротора. Такие приспособления считаются универсальными и могут применяться для разного рода деталей. К примеру, балансировочный станок для карданных валов также имеет жесткие опоры.

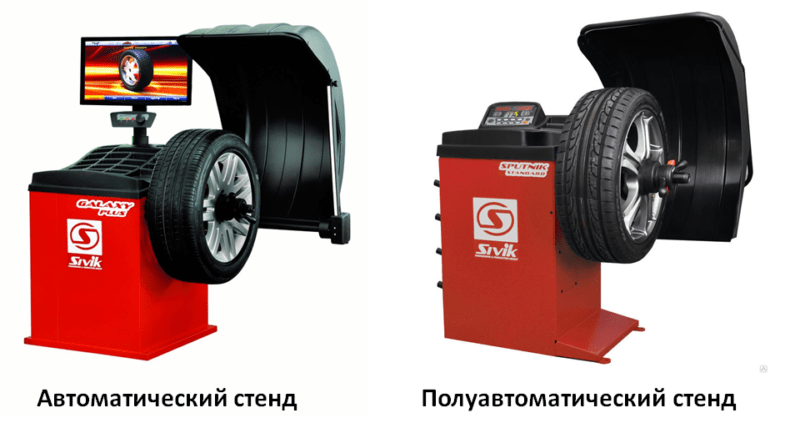

Полуавтоматический балансировочный станок

На полуавтомате, присутствует электронная линейка, прислонив которую к диску стенд понимает расположение колеса на валу, а на некоторых и диаметр диска. Далее измеряем ширину диска крон циркулем и заносим ширину диска и диаметр диска в станок в ручную.

Признаки поломок балансировочного станка

К основным признакам, которые указывают на то, что балансировочное оборудование неисправное, относится:

• станок не надлежащим образом исполняет предназначенные ему функции (не балансирует колеса с первой попытки);
• неверно определяет массу и геометрию колеса (неисправности датчиков);
• сброс показателей во время работы;
• выход из строя подшипников или других деталей;
• сильные удары или падение станка;
• сбой настроек программы.

Этот список не исчерпывает все возможные признаки, которые указывают на то, что прибор нуждается в настройке или ремонте. При любых поломках этого мощного агрегата, разумней всего обратится за помощью к опытным специалистам. Профессиональные инженеры произведут диагностику системы, и точно определять характер и степень сложности поломки.

Работа со станком

Инструкция по эксплуатации балансировочного станка прилагается к каждой модели в отдельности. Однако в общем виде ее можно представить следующим образом.

Для того чтобы начать работать с таким агрегатом, следует зафиксировать диск. Обычно это осуществляется за счет одной гайки и конуса. После этого следует обязательно проверить надежность крепления, так как скорость во время проверки может быть достаточно большой и объект может сорваться.

После этого устройство можно включать в работу, диск или покрышка будут раскручиваться, а показатели будут измеряться и записываться для дальнейшего вывода на дисплей. После того как этот этап завершится, можно приступать к сравнению полученных данных с эталонными.

После проведения первичных измерений следует снять все грузики и провести еще один измерительный этап. Важно отметить, что диск всегда будет останавливаться наиболее тяжелой точкой книзу. При проведении измерений эту информацию нужно обязательно учитывать. После остановки диск прокручивается на 90 градусов и на эту противоположную сторону устанавливается грузик.

Стоит сказать, что в случае если колесо повернулось на 45 градусов и дальше не крутится, то калибровка станка была проведена успешно.

Различия балансировочных станков

• Диаметр вала бывает 40 мм либо 36. Ни на что не влияет, но считается, что более толстый вал надежнее и выдерживает большую массу колеса.
• Комплект конусов — в комплекте с балансировочным стендом всегда идет комплект стандартных конусов. Нужны они для размещении на валу колеса. Так как центральное отверстие у всех колес разное, то и конуса понадобятся разные. Если среди ваших клиентов будут большие джипы и мелкий коммерческий транспорт, то вам придется докупить комплект, конус шайба.

• Автозапуск опусканием кожуха или кнопкой. Обычно присутствует и то и то, но пуск опусканием кожуха позволяет делать меньше движений и незначительно, но ускоряет работу
• Авто торможение после изменения — так же ускоряет работу, плюс подводит к месту установки груза
• Различные программы для работы с разными типами колёс – Что такое алу (Alu)? Бывают штампованные, литые или кованные диски, а так же мото колеса, кстати помимо программы, для их балансировки нужен специальный адаптер, и для всех нужна своя программа. Алу (Alu) — это програма балансировки алюминиевых колес (литых).
• Защита от перегрузки — важна при работе от нестабильных сетей, где возможны скачки напряжения. Отсутствие защиты чревато тем, что может перегореть плата (мозг стенда) замена которой может быть не целесообразной по причине высокой стоимости
• Макс. масса колеса – редко можно встретить легковое колесо тяжелее 60 кг.
• Макс. диаметр диска, дюйм – выбирайте исходя из того, какие авто у вас будут обслуживаться. Редко бывают авто с дисками больше 21 дюйма.
• Макс. ширина диска – обычно если диаметр позволяет, то и ширина достаточная.
• Макс. диаметр колеса – влияет на то, какого размера колесо вы сможете закрепить. Бывают колеса внедорожников с относительно не большим диском, но очень высокой резиной. Подумайте будут ли среди ваших клиентов таковые.
• Точность – погрешность станка, обычно везде 1 грамм.
• Дисплей – наличие монитора позволяет видеть больше параметров на экране. В более красивой форме. Но по большей части это нужно для клиента, который увидит стенд с монитором и подумает, что наверное он очень крутой.
• Напряжение в сети 220В или 380В – на большинстве балансировок это 220, нагрузка там не большая, около 300вт
• Электронная линейка для измерения диаметра и дистанции – на полуавтоматических станках.
• Электронная линейка для измерения ширины – на автоматах
• Лазерный указатель установки грузов – после измерения указывает точное место установки груза.
• Split (сплит) — установка ленточных грузов за спицами  — позволяет разделять липучий грузик и прятать его за спицами не портя красоту диска. Бывает ограниченная на 2 части и продвинутая, до 5 частей.
• Счетчик отбалансированных колес – для контроля работников и статистики.
• Отчет об установленных грузах — для контроля работников и статистики.
• Детализированный отчет с возможностью записи на флэш-карту — для контроля работников и статистики.
• Три профиля оператора – сколько операторов могут работать одновременно.
• Оптимизация положения шина-диск – только на топовых стендах. Позволяет определить оптимальное соотношение диска с резиной.
• Программа «Мастер проверки и калибровки» — позволяет проводить самодиагностику стенда.
• Речевое сопровождение – упрощает работу и положительно действует на клиентов

Результат ремонта балансировочного станка

Старые станки могут иметь нормальную механическую часть, но электрооборудование многих уже пришло в негодность. В результате ремонта можно получить рабочие устройства с новыми характеристиками:

• замена износившихся механических узлов повысит надежность работы;
• ремонт измерительных деталей приведет к улучшению качества;
• замена электропривода на новейшие системы управления облегчит управление станком.

Ремонт балансировочных станков

05.01.2022Современные предприятия владеют балансировочными станками, выпущенными еще в советское время. Эти станки всегда славились своей надежностью, долгим сроком работы, высокой выносливостью и простотой ремонта. Технологический прогресс требует замены такого оборудования, но его можно вернуть к жизни, сделав капитальный ремонт и модернизацию.

Самые популярные бренды балансировочных станков в россии

1. На первом месте по популярности, Российский завод Сивик (Sivik). Стоимость балансировок варьируется от 56 тыс. руб., до 180 тыс руб., в зависимости от функционала.
2. На втором месте я бы поставил ряд Китайских производителей, таких как Нордберг (Nordberg), Троммельберг (Trommelberg), АЕТ (AE&T), Крафтвелл (Kraftwell), Станкоимпорт, чуть дешевле будут Техносоюз (TS) и Армада. Это производители примерно одного уровня, но я бы в первую очередь обратил внимание на первые четыре. Стоимость  варьируется от 35 000 руб., до 180 000 руб.
3. На третьем месте ставлю Итальянцев и Немцев. Качество у них выше, но стоят они сильно дороже. Бренды: самый бюджетный, MNB собирается на половину в Китае, на половину в Италии, балансировочный станок обойдется примерно в 130 – 350 тыс. руб. Потом Werther-OMA (Италия) Ravaglioli (Италия) Bosch (Германия) Sicam или Сикам, стаок обойдется в 135 — 550 тысяч рублей.

Какое еще оборудование нужно для нормальной работы шиномонтажа, читайте в статье шиномонтажное оборудование

Способы балансировки

Воспользовавшись советами бывалых водителей, можно самостоятельно провести балансировку по старинке без применения специального станка. Это займёт больше времени, чем затратил бы мастер в сервисе, но поможет сэкономить средства.

При должном желании балансировку колёс можно проводить самостоятельно в гаражных условиях

Для самостоятельного выполнения процедуры понадобятся следующие приспособления и материалы:

• домкрат;
• балансировочные грузики;
• мел или маркер;
• набор ключей.

Интересно! Чтобы отбалансировать колёса на литых или кованых дисках, целесообразно приобрести самоклеящиеся грузики. Но в зимнее время такие грузики могут отклеиться от перепадов температур.

Для проведения балансировки необходимы балансировочные грузики

Функции балансировочных станков для шиномонтажа

Балансировочный станок – это специализированное сервисное оборудование, с помощью которого производится балансировка колес легковых и грузовых автомобилей, спецтехники, мотоциклов и других транспортных средств. Каждый автомобиль нуждается в регулярной балансировке колес.

Когда ощущается вибрация внутри машины, возникают поломки ходовой части или подвески – это признаки того, что нужно срочно произвести балансировку колес.Современные балансировочные станки отличаются широким функционалом, они работают в разных режимах, поэтому могут ремонтировать диски любых форм и любой конструкции.

Большинство крупных шиномонтажных центров используют автоматические балансировочные станки, которые управляются и контролируются посредством встроенной компьютерной системы. Такое оборудование, в отличие от приборов с ручным приводом, работает намного быстрей, эффективней и качественней. Автоматические станки, производя балансировку, не допускают никаких ошибок при измерениях.

Но, в процессе усердной эксплуатации, как ручные, так и автоматизированные балансировочные приборы могут приходить в непригодность. Характеры поломок могут быть электронные или механические.

Характеристики

Для каждого из станков характеристики будут индивидуальными, однако их набор всего одинаков. Можно рассмотреть самые важные параметры на основе оборудования марки B-500 AE&T.

• Один из важных параметров — ввод информации. В данном случае он ручной.
• Следующая важная характеристика — диаметр диска, который можно проверить. Для этого агрегата диаметр находится в пределах 10-24.
• Максимальный вес колеса составляет 65 кг.
• Так как станки применяются и для балансировки колес, то и их диаметр играет важную роль. В данном случае максимальный показатель — 960 мм.
• Еще одна характеристика, которая не является решающей, но достаточно важна, — это время, требуемое на проведение измерений. В данном случае оно составляет 8 секунд.
• Потребляемая мощность составляет 200 Вт. При этом подключается агрегат к обычной сети 220 В и 50 Гц.
• Скорость вращения диска или покрышки составляет 200 оборотов в минуту.
