8г663 станок отрезной круглопильный автомат — пила геллера. паспорт, схемы, характеристики, описание

Что это?

Пила Геллера используется для резки чёрного и цветного металла при помощи дисковых пил. Эта деталь представляет собой диск с закреплёнными по краю зубьями, которые называются сегментами. Процесс резки происходит под прямым углом диска к самой заготовке.

Способность обрабатывать металлические формы любых размеров возможна благодаря определённым сегментам с разными характеристиками. Крепление и перемещение заготовок осуществляется с помощью гидравлических механизмов.

Масса станков для пилы Геллера может достигать 5 тонн.

8г663 основные узлы отрезного станка

• Станина станка
• Бабка пильного диска
• Механизм зажима заготовки
• Механизм продвижения заготовки
• Механизированное устройство для складирования и поштучной выдачи круглых заготовок и труб
• Стол выгрузки
• Лоток выгрузки
• Охлаждение
• Гидростанция

Автомат 8г662 выпускается в трех основных компоновках:

1. 8Г662 — полуавтомат с диаметром пилы 710 мм
2. 8Г662 — полуавтомат с диаметром пилы 800 мм
3. 8Г662Ф2 — автомат с ЧПУ (УЦИ Ф5134-4 и преобразователь линейных перемещений ВЕ-Л13)

Основные правила использования и хранения измерительных инструментов

Расскажем, как правильно использовать и хранить измерительные инструменты, применяемые слесарями, слесарями-ремонтниками и мастерами иных профилей.

Что такое сегментная пила

Как раз о сегментах мы и поговорим ниже поподробнее.

Что такое сегментная пила?

Сегментная пила является режущим устройством и важной частью фрезерно-отрезного станка, её главной задачей является обработка различных заготовок из металла. По сути, это и есть пила Геллера, о которой было сказано выше.

Сегментный диск является незаменимым при таких работах, как резка металла: около 90% резки проводится только благодаря этому инструменту.

Такие критерии, как количество зубьев на пиле, прочность самого диска, точность торцевого/радиального биения и посадочного отверстия, а также твёрдость сегментов определяют количество и качество выполняемой пилой работы.

Как раз о сегментах мы и поговорим ниже поподробнее.

8г662 габарит рабочего пространства отрезного станка с диаметром пилы 710 мм и 800 мм

Габаритные размеры рабочего пространства станка 8г662

8г662 общий вид отрезного станка

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8Г662. Смотреть в увеличенном масштабе

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8г662

Общий вид отрезного станка 8Г662. Смотреть в увеличенном масштабе

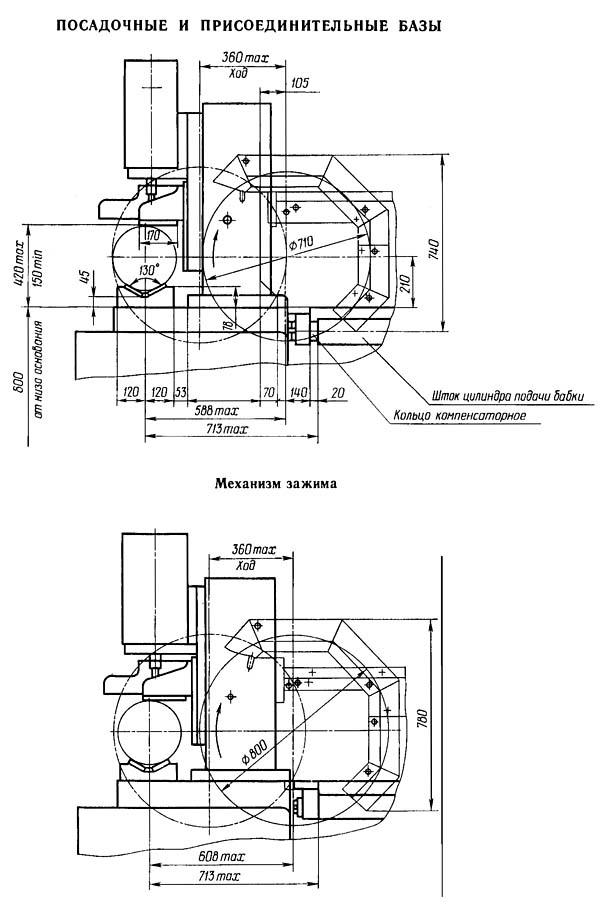

8г662 посадочные и присоединительные базы отрезного станка. шпиндель пилы

Посадочные и присоединительные базы станка 8г662

8г662 станок отрезной круглопильный — пила геллера. назначение и область применения

Отрезной круглопильный станок (Пила Геллера) 8Г662 предназначен для разрезки дисковыми пилами черных металлов с временным сопротивлением до 1200 Н/мм², а также некоторых металлов, резание которых обеспечивается технической характеристикой станка.

Разрезка производится под углом 90° к оси разрезаемой заготовки, наибольший диаметр разрезаемой заготовки – 80..285 мм, длина отрезаемых заготовок 20..1500 мм.

Станок 8Г662 может эксплуатироваться в заготовительных цехах машиностроительных и ремонтных предприятий.

8г662 технические характеристики отрезного станка 8г662
