Компоновка и устройство вертикально-сверлильного станка

Рассмотрим основные узлы вертикально-сверлильного станка (рис. 2) . Фундаментная плита коробчатой формы 1 является одновременно основанием и резервуаром для смазывающе-охлаждающей жидкости. На основании смонтирована пустотелая колонна 2, имеющая на своей передней поверхности направляющие типа «ласточкин хвост».

В нижней части колонны на направляющих с опорой на основание закреплен стол 7, который можно перемещать с помощью рукоятки 8 в наладочном режиме вверх и вниз по направляющим в зависимости от габаритов детали На столе есть Т-образные пазы для крепления зажимного приспособления На верхней части колонны на направляющих закреплена сверлильная головка 4 с коробками скоростей и подач и шпинделем 6.

Механизм подач обеспечивает механическое или ручное (маховиком 5) перемещение шпинделя. Для извлечения инструмента из конуса шпинделя применяется специальный механизм. Сверлильная головка также в наладочном режиме может перемещаться по колонне Сверху на сверлильной головке установлен фланцевый трехфазный асинхронный электродвигатель.

В нише колонны подвешен груз, уравновешивающий массу шпинделя. Электрооборудование станка расположено в электрошкафу В целом станок предназначен для работы в единичном производстве, но, применив быстросменный сверлильный патрон и автоматическое отключение подачи при достижении сверлом нужной глубины, станок можно использовать в крупносерийном и массовом производстве. Еще лучшие результаты получаются при оборудовании станка загрузочным приспособлением.

Кинематическая схема вертикально-сверлильного станка модели 2Н118 (рис. 3) состоит из двух настраиваемых цепей: цепи главного движения и цепи подач, которые сообщаются шпинделю с инструментом.

Главное движение (вращение шпинделя) осуществляется от вертикально расположенного электродвигателя (N = 1,7 кВт; n = 1420 мин-1) . Коробка скоростей с помощью двух тройных блоков зубчатых колес сообщает шпинделю девять различных скоростей вращения шпинделя.

Через зубчатую передачу 1-39 движение передается на вал I. Зубчатые пары 3-37, 4-36 и 5-35 передают движение на вал VIII, с которого на вал III, изготовленный в виде полой гильзы с внутренним шлицевым отверстием, вдоль которого перемещается шпиндель VII, движение передается колесами 35-34, 34-32 и 30-31.

Движение подачи передается на гильзу шпинделя через зубчатые колеса 29-6, тройной блок 28-7 или 27-10, или 26-12. Дальше движение снимается двойным блоком через пары 12-11 или 8-9 и через передачу 13-18, муфту, червячную пару 19-23 передается на реечное колесо 24, а потом на рейку, нарезанную на пиноли шпинделя (m = 2,5 мм). Коробка подач обеспечивает получение шести различных подач.

Вспомогательные движения, обеспечивающие перемещение сверлильной головки вдоль колонны с расположенными внутри ее коробками скоростей, подачи шпинделя и механизма подач, осуществляются вращением соответствующей рукоятки через червячную 17-14 и реечную 15-16 пары. Вертикальное перемещение стола производится вручную поворотом рукоятки через коническую 21-22 и винтовую 20 пары.

Компоновка и устройство радиально-сверлильного станка

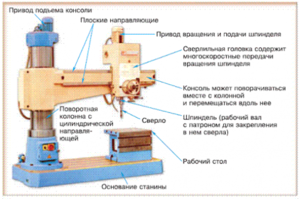

Радиально-сверлильные станки применяются для обработки крупных деталей в индивидуальном и серийном производстве, а также для сверления в деталях нескольких отверстий при больших межцентровых расстояниях. Радиально-сверлильный переносной станок 2К522 (рис. 4, табл. 1) предназначен для обработки отверстий в мелких, средних и, главным образом, в труднодоступных местах крупных деталей.

Рис. 3. Кинематическая схема вертикально-сверлильного станка модели 2Н118

Рис. 4. Радиально-сверлильный станок модели 2К522 РУП «Гомельский завод станочных узлов»: 1 — основание; 2 — насос охлаждения; 3 — колонна; 4 — электрооборудование; 5 — корпус; 6 — сверлильная головка; 7 — траверса; 8 — светильник;

Таблица 1

Технические характеристики радиально-сверлильного станка 2К522

Характеристика	Значение
Расстояние от оси шпинделя до колонны, мм	300. ..800
Расстояние от торца шпинделя до основания, мм	200…1000
Число ступеней частоты вращения шпинделя	12 (45, 63, 90, 125, 180, 250, 355, 500, 710, 1000,1400, 2000)
Число подач шпинделя	4 (0,056; 0,1; 0,18; 0,32)
Наибольшее усилие подачи, Н	5000
Мощность главного привода, кВт	1,5

На станке можно выполнять сверление диаметром до 25 мм в стали, рассверливание, зенкерование, развертывание, нарезание резьбы до М16 в разных плоскостях и под любыми углами. При соответствующей оснастке на станке можно выполнять растачивание, хонингование, полирование и мелкое фрезерование концевыми фрезами.

Радиально-сверлильный станок 2К522 имеет фундаментную плиту 1 прямоугольной формы, одновременно являющуюся столом для установки деталей. Для повышения устойчивости станка, а также для выставления зеркала основания в горизонтальной плоскости служат приставные опоры, которые устанавливаются на боковые стороны основания.

На основании неподвижно монтируется колонна 3, которая несет на себе корпус 5 с траверсой 7 и сверлильной головкой 6. В корпусе 5 расположены механизмы подъема и опускания корпуса, зажима корпуса на колонне, поворота траверсы вокруг горизонтальной оси и поворота корпуса вокруг колонны.

Сверлильная головка 6 состоит из коробок скоростей и подач с механизмами переключения, механизма подач, штурвального устройства, механизмов перемещения и поворота сверлильной головки, шпинделя, механизма реверса вращения шпинделя. Шпиндель монтируется на подшипниках 5-го класса точности и снабжен безударным выбивным устройством для удаления инструмента из конического отверстия.

Сверлильная головка перемещается вправо-влево по расположенным на лицевой стороне траверсы направляющим. Для работы в стесненном пространстве (поверхности внутренних объемов) на станке предусмотрена возможность демонтажа траверсы и установки вместо нее сверлильной головки.

К основанию станка крепится бак с охлаждающей жидкостью и насосом 2. Электрооборудование 4 собрано в шкафу на корпусе.

При наладке станка совмещение оси шпинделя с осью размеченного отверстия в заготовке производится поворотом траверсы 7 вокруг колонны 3 и перемещением сверлильной головки 6 по траверсе. Траверса может поворачиваться вокруг горизонтальной оси, что позволяет сверлить не только вертикальные отверстия Кроме того, сверлильная головка может поворачиваться на каретке вокруг горизонтальной оси Таким образом, на станке 2К522 можно сверлить отверстия в любой точке сферы Это делает станок широкоуниверсальным.

Кинематическая схема станка (рис. 5) содержит семь кинематических цепей: вращения шпинделя, подач, вертикального перемещения траверсы, перемещения сверлильной головки, поворота траверсы, поворота сверлильной головки, зажима корпуса на колонне.

Рис. 5. Кинематическая схема радиально-сверлильного станка модели 2К522

Цепь вращения шпинделя. Вращение шпинделя от электродвигателя 16 передается через коробку скоростей на полый вал III, внутри которого проходит шлицевый хвостовик шпинделя. Передвижные блоки 21-23-25-26 и 10-12-13 коробки скоростей обеспечивают 12 ступеней частоты вращения шпинделя в диапазоне от 45 до 2000 мин-1.

Цепь подач. Вращение от вала привода шпинделя III через цилиндрические передачи 6-9 и 30-29, коробку подач, червячную передачу 41-40, зубчатое колесо 45 передается на рейку 46 пиноли шпинделя. Передвижные блоки коробки подач 31-32 и 36-37 обеспечивают четыре механические подачи: 0,056; 0,1; 0,18; 0,32.

Включение механической подачи осуществляется рукоятками B штурвального устройства в направлении «от себя» . Тонкая ручная подача осуществляется маховиком С. Ручной подвод инструмента, а при необходимости и ручная подача производятся рукоятками B штурвального устройства при выключенной муфте, соединяющей вал-втулку XII и вал XV (движение рукояток B «на себя») .

В цепи подач имеется предохранительное устройство от перегрузок по осевой силе, настроенное на заводе-изготовителе на осевое усилие 5000 Н. Отключение подачи возможно с помощью жесткого упора.

Цепь вертикального перемещения траверсы. Вертикальное перемещение траверсы осуществляется от двигателя 56 через коническую пару 3-4 с помощью винтовой передачи 4-5. Коническое зубчатое колесо 4 связано с гайкой, которая, вращаясь по неподвижному винту 5, вертикально перемещает корпус вверх-вниз Перемещение корпуса по колонне осуществляется во втулках скольжения.

Про другие станки: Станок TAPCO MAX 20 INT L 6 14552NA - цена, отзывы, характеристики, фото - купить в Москве и РФ

Точное выставление траверсы по высоте на заданную координату при горизонтальном положении шпинделя осуществляется с помощью рукоятки, надеваемой на подпружиненный квадратный хвостовик вала II, расположенного в нижней передней части корпуса. При таком положении зубчатых колес электродвигатель отключен от сети. Изменяется направление перемещения траверсы реверсом электродвигателя.

Цепь перемещения сверлильной головки по траверсе. Перемещение сверлильной головки по траверсе осуществляется вручную с помощью маховика A, установленного на валу XV, который проходит через отверстие вала-шестерни подачи На другом конце с помощью зубчатых колес 48-47-47-44 вал соединен колесом 34 с рейкой 49, неподвижно укрепленной на траверсе.

Цепь поворота траверсы вокруг горизонтальной оси. Поворот траверсы осуществляется при помощи рукоятки, устанавливаемой на квадратный хвостовик вала XVI, через зубчатую пару 51-50 посредством червячной передачи 54-55, червячное колесо которой жестко связано с траверсой.

Цепь поворота сверлильной головки вокруг горизонтальной оси. Сверлильная головка установлена на каретку, которая перемещается по направляющим траверсы Поворот головки осуществляется посредством червячной передачи 43-42 при помощи рукоятки, устанавливаемой на квадратный хвостовик вала X на торце траверсы.

Цепь зажима корпуса на колонне. Зажим корпуса осуществляется клеммой, которая сжимается-разжимается тягами, соединенными с эксцентриковым валом XVIII, приводимым в движение рукояткой через зубчатые колеса 53-52.

Конструкция и устройство горизонтально-расточного станка

Устройство горизонтально-расточных станков и их работу рассмотрим на примере станка модели 2620В с выдвижным (710 мм) шпинделем диаметром 90 мм и радиальным суппортом на встроенной планшайбе (рис. 8) .

Рис. 8. Основные узлы горизонтально-расточного станка

Станок имеет неподвижную переднюю стойку, установленную на правой стороне основания На направляющих стойки может перемещаться вверх-вниз в пределах 1000 мм шпиндельная бабка с расточным шпинделем. По направляющим основания перемещаются салазки, а на них стол 1300 х 1120 мм, имеющий продольное (1090 мм) и поперечное (1000 мм) перемещение относительно оси шпинделя При необходимости столу сообщается вращательное движение.

На левой стороне основания установлена задняя стойка с люнетом, служащим дополнительной опорой борштанги при расточке длинных отверстий. На планшайбе в радиальных направляющих смонтирован суппорт, обеспечивающий обработку резцом плоских торцовых поверхностей и выточек.

Рекомендуется использовать данный горизонтально-расточный станок для работ, выполняемых преимущественно с помощью радиального суппорта, а также допускающих проход шпинделя через растачиваемое отверстие. На этом станке можно растачивать отверстия большого диаметра, точить канавки, нарезать резьбу Широкий диапазон скоростей (у шпинделя от 12,5 до 2000 мин-1 — 23 скорости, у планшайбы от 8 до 200 мин-1 — 15 скоростей) позволяет обрабатывать цветные металлы (рис. 9) .

Переключение скоростей шпинделя и планшайбы осуществляется однорукояточным механизмом с устройством, автоматически защищающим торцы зубцов от износа во время переключения Привод подачи постоянного тока позволяет изменять подачу во время резания без переключения каких-либо муфт или зубчатых колес и управлять тонкими и быстрыми установочными перемещениями рабочих органов посредством специального электрического устройства — оператора.

Рис. 9. Кинематическая схема горизонтально-расточного станка модели 2620В

При чистовой обработке зазоры в направляющих стола и бабки автоматически исключаются специальными пружинными устройствами. Блокируется и задняя стойка. Антифрикционные накладки в направляющих повышают плавность перемещения, уменьшают износ направляющих. Зажимы подвижных узлов однорукояточные централизованные.

Шпиндель и планшайба приводятся во вращение двухскоростным асинхронным двигателем. Изменение скорости вращения главного привода достигается переключением обмоток двигателя и двух тройных блоков зубчатых колес. Направление вращения изменяется реверсированием двигателя.

При включенной планшайбе вращается и расточный шпиндель со скоростью в 1,58 раза большей, чем планшайба. Переключение скоростей можно выполнять как при остановленном, так и при вращающемся вхолостую шпинделе.

Привод подач рабочих, медленных и установочных перемещений подвижных органов станка осуществляется от двигателя постоянного тока с диапазоном регулирования R = 1600.

В кинематической цепи суппорта планшайбы имеется планетарное устройство, обеспечивающее возможность перемещения суппорта во время вращения планшайбы. Осевое перемещение расточного шпинделя происходит от винтореечной передачи, расположенной в хвостовой части шпиндельной бабки.

На станке есть два пульта: стационарный и переносной. Стационарный пульт предназначен для управления станком с основного рабочего места, переносной используется в удаленных точках и имеет те же основные органы, что и стационарный. Станок снабжен навесными оптическими устройствами для отсчета координат бабки и стола в поперечном направлении, люнета задней стойки и углов поворота стола через 90° с точностью 0,02 мм на радиусе 500 мм.

Целые миллиметры отсчитываются указателем с риской по линейке. Десятые и сотые доли миллиметра отсчитываются по круговой шкале микроскопа.

Станок 2620В снабжен большим количеством разнообразных блокирующих устройств.

Возможность применения на горизонтально-расточных станках различных инструментов позволила широко оснастить их системами ЧПУ. Здесь пошли двумя путями: оснащали универсальные станки программным управлением и создавали на базе этих станков многооперационные обрабатывающие центры с магазинами инструментов большой емкости В первом случае позиционное программное управление обеспечивает перемещение исполнительных органов по трем координатам:

X — поперечное перемещение стола; W — продольное перемещение стола; Y — вертикальное перемещение шпиндельной бабки. Во втором случае применяется еще и автоматическая смена инструментов Второй вариант модернизации горизонтально-расточных станков получил самое широкое распространение

Конструкция и устройство координатно-расточного станка

Основанием координатно-расточного станка 2Е450АФ1-1 (рис. 11) служит литая станина 1. По двум плоским и одной средней призматической направляющим станины на роликах, заключенных в сепараторы, перемещаются салазки 2. Стол 4 перемещается по плоской и призматической направляющим салазок также на роликах.

Рис. 11. Общий вид координатнорасточного станка модели 2Е450АФ1-1 и его основные узлы

На передней стенке салазок смонтированы экраны продольного и поперечного ходов и пульт управления 3.

На станине установлена вертикальная стойка 7 с укрепленным на ней блоком направляющих 8. По двум вертикальным призматическим направляющим блока перемещается шпиндельная коробка 6. На блоке направляющих сверху закреплены двухступенчатая коробка скоростей 10 и редуктор подачи гильзы 9 и шпиндельной коробки.

Зажим стола, салазок и шпиндельной коробки осуществляется автоматически усилием пружин после окончании перемещения через рычажную систему Пневмоцилиндры используются для разжима.

В шпиндельной коробке 6 перемещается шпиндель 5. Перемещение шпинделя может производиться рукоятками быстрого перемещения или маховиком тонкой подачи вручную или механически В шпиндельной коробке имеется устройство для отключения подачи на заданной глубине. Уравновешиваются шпиндельная коробка и гильза двумя грузами, расположенными в стойке станка.

Кинематическая схема координатно-расточного станка модели 2Е450АФ1-1 (рис. 13) включает привод главного движения (от электродвигателя 1), привод подачи шпинделя и шпиндельной коробки (от электродвигателя 28), приводы поперечного перемещения салазок (46) и продольного перемещения стола (45).

Привод главного движения осуществляется от электродвигателя постоянного тока 1 через клиноременную передачу, колесо 2 и далее через двухступенчатую коробку 5-4 или 3-6, переключаемую от двигателя 9 через передачу 8-7 с помощью рычага.

Про другие станки: Мастер-универсал кузнечный станок 3 в 1 - купить с доставкой по России и СНГ - Станки дома

Привод подачи имеет свой электродвигатель 28. Далее от клиноременной передачи кинематическая цепь разветвляется: первый поток — это вертикальная подача шпинделя с инструментом (1011-25-24, 21-20, 26-27), а второй — установочное перемещение шпиндельной головки (13-12, 16-17, 18-19).

Приводы поперечных салазок и стола одинаковые и имеют два варианта: с электродвигателем постоянного тока и двухскоростным редуктором, переключаемым с помощью электромагнитных муфт (этот вариант показан на рис. 12) или с высокомоментным электродвигателем, но уже без редуктора

Замена колонны на калибр сс-13/400а

chuk011, тогда встает вопрос, а какой толщины минимально должен быть лист основания? Если стальной. И возможно ли использовать дюраль?

А это зависит от схемы, которую вы примете для реализации. Если оставите «классику», т.е. станок будет в исходном виде, то действительно, как подсказывают, 20 мм листа скорее всего достаточно. Но если принять схему с дополнительной тягой, то параметры основания вообще существенного значения не имеют, например обычный швеллер 12 будет предпочтительнее листа 20 мм, потому что швеллер будет работать в наилучшем для него режиме.

Там все просто — в сверлильном станке усилие приложено в точке контакта сверла и заготовки. В «классике» это усилие создает изгибающий момент на колонну и столик, а если столика нет — на колонну и основание. Этот момент компенсируется жесткостью колонны, столика (или основания), и как бы ни усиливались эти элементы, деформация системы СПИД все равно будет, только различной величины. В результате — отклонение сверла от первоначально заданного направления со всеми вытекающими.

Если принять схему с упором столика на основание (см. выше фото моего станка), то из схемы практически исключается изгибная жесткость столика (весьма хилого, кстати), но жесткость участка колонны (от столика до бабки) продолжает влиять, т.е. принципиальная схема остается, решение половинчатое, хоть и дает значительный эффект.

Если же связать бабку и столик (на том же фото условно направить тягу не вниз, а в верх, соединив с бабкой), то схема нагружения меняется принципиально. В этом случае и колонна и тяга работают не на изгиб, а на разрыв, а столик и бабка — не на изгиб, а на прогиб — как балка на двух опорах. Если же принять схему с подвижной бабкой, как у Travelller, а в качестве основания и «крышки» бабки использовать швеллеры, то деформации системы «от руки» вообще добиться не удастся, по крайней мере на прессах пара швеллеров 12 в таких условиях вполне выдерживает без прогиба усилие домкрата в 2 т и более, что на порядок больше, чем в сверлильном станке. А дальше — кладите на швеллер любую «подкладку» под тиски, какую удобно (например лист, или уголки к полкам швеллера) — она уже не будет существенно влиять.

Изменено 24.04.2022 11:30 пользователем chuk011

§

В абсолютных, пожалуйста — имплантированная колонна-труба гнется на 0 мм (вес 30 кг),

А до имплантации?

У тебя же и сверлика немного другая — как минимум нормальная изначально колонна.

Реальный эффект, как я уже упомянул, от всех доработок

Вот! Ключевые слова — от всех доработок.

Я в целом не против всех этих имплантантов, но разница в жесткости между 46мм стойкой со стенкой 1.5мм и сплошным прутком 46мм всего четырехкратная.

Судя по твоим фоткам импланта, жесткость увеличилась раза в два от силы, а с учетом клеевого слоя (который на сдвиг вообще никакой) хорошо если процентов на 20.

Нет, оно тоже неплохо, и сделал хорошо, и вообще молодец! 😉

Но…

Там ведь участвует не только момент инерции, но и модуль упругости.

Плюс материал импланта должен уметь растяжение.

Плюс любая инородная прослойка между трубой и имплантом резко ухудшает все показатели, поскольку имеет заведомо низкую жесткость на сдвиг.

Собственно, грубо оценить эффект достаточно просто.

момент инерции:

W = Pi * (D⁴ — d⁴) / 64

момент сопротивления:

J = 2 * W / D

(D — внешний диаметр, d — внутренний)

Конкретно формулу жесткости не помню, но она пропорциональна модулю упругости и моменту сопротивления ~ e * J

(это если оценивать для разных материалов)

Так что резюме: занимайтесь колонной в последнюю очередь, причем не имплантированием, а заменой на сплошную.

Пока остальные косяки сверлилки исправите, найдете и пруток, и токаря, который новую колонну выпилит.

Всё остальное — дороже по соотношению затрат (в том числе сил и времени) к результату.

§

дать обоснованную рекомендацию, хотя бы что именно добывать — по необходимому минимуму.

Еще раз — кругляк нужного диаметра или чуть большего и токаря.

Александр, вы совсем не понимаете?

Я писал: «разница в жесткости между 46мм стойкой со стенкой 1.5мм и сплошным прутком 46мм всего четырехкратная»

Но это — для сплошного стального кругляка (ключевое слово специально выделил).

Любая прослойка между трубой и наполнителем резко ухудшает показатели, поскольку мало какие доступные материалы имеют приличную жесткость на сдвиг.

До железа хорошо если пятикратно не дотягивают.

Ну и смысл их туда пихать? Для самоуспокоения в качестве плацебо?

Да ради бога…

Владимир Katolix, насколько я понимаю, жесткость своей трубы до имплантации не измерял.

Но у него она изначально с 3мм стенкой, насколько я вижу, а значит, вдвое жестче «наших» стоковых.

Возможно, проведя измерения до имплантации и после по одной методике и с одной нагрузкой в 30кгс, он бы получил один результат на стандартном соточном индикаторе — 0 соток.

Может, конечно, и нет.

Но я на своем китайце 13/350 с трубой 46х1.5мм выяснил точно — труба — это последнее место о котором следует беспокоиться.

Выяснил инструментально, тыкая индикатор куда ни попадя и таская китайца за что попало.

Не верите? Дело ваше.

Хотите конкретики — индикатор с динамометром в руки и вперед, измерять…

А лично я даю обоснованную своим практическим опытом и грубыми качественными расчетами рекомендацию:

люди, не занимайтесь фигней! 😉

Хотите сверлить нормально, насколько в принципе возможно на данной сверлилке, занимайтесь доводкой других узлов, а параллельно ищите возможность заменить трубу на стальной (в смысле железный любой марки, кроме чугуния) кругляк.

Иначе только силы и время зря потратите.

Обиднее всего будет, когда всё остальное доведете до ума, а недостатки залитой чем попало трубы вылезут в полный рост.

И все равно придется искать кругляк…

кто вместо ответа на вопрос получает разъяснение, что толстый и твердый лучше тонкого и мягкого…

И опять передергиваете.

Дается вполне ясная и конкретная рекомендация — не заниматься фигней, а потратить те ресурсы на реализацию давно найденного оптимального решения.

———————————————————-

Про другие станки: Ткацкий станок - Power loom - abcdef.wiki

Всё, я больше не буду с вами спорить, вы все равно не слышите и не видите что вам пишут.

Похоже, вы даже не понимаете, что подавляющее большинство решений, способных дать заметный результат, заведомо более трудоемки и дороги.

§

Конкретно для этого китайского Калибра — проблема. Мне это удалось всего 1 раз и это было нечто.

Справедливо для Вашего китайца, так как мощность на валу двигателя у него вообще мизерная (у моего двигателя 10L получается раза в 2 — 2,5 больше). А для 2А112 ф16 — это как бы «стартовая» линия, но тут проблема с другой стороны… Я не случайно сказал про предельную скорость для быстрореза такого диаметра — не более 600 об/мин, а у 2А112 с вариатором — по паспорту диапазон 700 — 4000. Следовательно, либо сверла от ф15 и более — твердосплавные, либо СОЖ потоком, либо двигатель на 900 оборотов, либо промежуточный шкив (а это не для 2А112), либо частотник. А если еще есть желание резать на этом станке резьбы, то вообще только частотник (или ручной привод, что не здорово).

У меня пока нет частотника. и, учитывая их стоимость, не уверен, что он когда-нибудь появится.

Можно взять китайца ОЕМ, это примерно вдвое дешевле, чем у нас, причем наша «гарантия», о которой толкуют продавцы — вещь очень условная. Главное взять такой, к которому есть доступная эксплуатационная документация. Если частотник не векторный (или настроен не в векторном режиме), то от одного прибора можно запитать массу оборудования — достаточно всего лишь вилки-розетки на 4 контакта, если жаба душит за пакетник.

А зачем его менять, если он нормальный? Не бьет, не согнут, не завернут. Ржавчины нет. Поставлю либо патрон на 16 мм, либо цанговый патрон и все. Больше там ничего не нужно. Конусной оснастки у меня пока нет, и не уверен, что она когда-нибудь появится, потому что до токарника мне еще как до Пекина на карачках, а уж до фрезера и подавно.

«Конусная оснастка» — это совсем не обязательно что-то дорогое. Обычное сверло, скажем на ф22, это уже либо КМ2, либо он же, но проточенный не пойми кем не пойми как под патрон. А если работать интенсивно, то быстросменный патрон выручает. Не говоря уже о главной проблеме — ограничении расстояния от патрона до обрабатываемой детали, часть которого съедает патрон. И при прочих равных — чем больше переходов в соединениях — там ниже точность.

Да и не влезет туда в штатном варианте КМ2, тупо толщины вала не хватит. Т.е. под КМ2 нужно вытачивать вал толще, искать другие подшипники, вытачивать ведомую ось с новыми шлицами… Не вижу смысла.

Я уже упоминал о пиноли станка Z4120. Эта пиноль комплектуется несколькими типами шпинделей, том числе — В16, КМ2 и КМ3, при одном и том же диаметре пиноли, вполне совместимой с нашими 2А112 и НСШ, в том числе по шагу зубчатой рейки подъема. Одна у меня так и хранится (пока руки не дошли) — в голове 2А112. Причем конус — внутри пиноли, а не торчит наружу, как на некоторых вариантах НС-12. На шпинделях нарезана резьба М30, по идее — для отжимной гайки, но это позволяет с соответствующим патроном использовать станок и как простейший фрезер.

По факту же будет координатный стол из подач токарника и самопальные лекальные тиски безо всякого синуса, увы.

Вполне рабочее решение, сам когда-то уже собрался было строить такое, но сначала ограничился крестовыми тисками, а потом «подошел» столик. Уже и не представляю, как без этого обходился. Но опять — две подачи плюс тиски — съедают расстояние до патрона…

Производственное оборудование

Сложные производственные станки даже визуально значительно отличаются от бытовых устройств. Такие аппараты помогают в формировании и обработке отверстий, зенкеровании, цековании, растачивании и т.д.

Классификация и описание производственных станков:

Настольные аппараты — разновидность вертикально-сверлильных устройств. Их преимущество — компактность и небольшой вес. Эти станки отлично подходят для формирования маленьких отверстий.
Вертикально-сверлильные станки. Этот вид специалисты подразделяют на три подтипа в зависимости от размера и диаметра отверстий. Первый подтип — легкие устройства диаметром от 3 до 12 мм, второй — средние диаметром от 18 до 50 мм, третий — тяжелые диаметром до 7,5 см.
Радиально-сверлильные аппараты, шпиндель которых передвигается вдоль поверхности прочно закрепленной заготовки. В месте, где сверло формирует отверстие, шпиндель может перемещаться по любой траектории. Широкий диапазон выполняемых задач делает такие станки универсальными. Обычно они нужны для обработки крупных деталей, в том числе металлических. Эти устройства отличаются от других типов вылетом шпиндельного узла, который достигает 2000 мм. К их недостаткам можно отнести крупный размер и большой вес.
Координатно-сверлильные устройства высокой точности для работы со сложными деталями. Как правило, это аппараты с ЧПУ. Такой агрегат имеет высокую производительность и характеризуется максимальной точностью всех процессов. Крупные предприятия с серийным производством всегда используют оборудование с ЧПУ.
Горизонтально-сверлильные станки. С их помощью можно формировать глубокие отверстия и обрабатывать длинномерные детали. Отдельного внимания заслуживает наличие удлиненной станины для закрепления заготовки.
Центровальные станки. Эти аппараты нужны, чтобы делать центровые отверстия на торцах деталей. Часто у таких устройств есть специальный инструмент, который перед центрованием удаляет часть заготовки.
Многошпиндельные аппараты. В таких устройствах работает несколько шпинделей одновременно, что делает их высокопроизводительными. Детали могут располагаться в любой плоскости. Если необходимо сформировать несколько отверстий сразу или нарезать резьбу в разных плоскостях, то удобный многошпиндельный станок незаменим.
Комбинированные многофункциональные устройства для одновременного выполнения различных операций. В их числе — сверлильно-расточные, сверлильно-нарезные, сверлильно-фрезерные и другие аппараты.
Магнитные станки — оборудование для работы с объемными деталями. Наличие магнитного основания позволяет размещать устройство на поверхности детали и фиксировать его благодаря притяжению. Там, где нельзя применить другой аппарат, можно использовать магнитный станок, способный работать в любом месте и положении.

Отдельно следует сказать о специальных устройствах для обработки дерева. Они формируют отверстия, удаляют дефекты (сучки и шероховатости), делают пазы. Такое оборудование востребовано на деревообрабатывающих предприятиях.

Также стоит упомянуть о сверлильно-присадочных станках, которые мебельные фабрики используют для работы со сложными чертежами. Эти устройства отличаются высокой функциональностью.
