Вальцы иб2222: строение

Электромеханическая машина в сборе обладает рабочим столом, который имеет ширину до 2000 мм. Благодаря этой характеристике, станок позволяет обрабатывать заготовки больших размеров и даже нестандартных форм. Крепкая и надёжная станина имеет вид сварной рамы, составленной из швеллеров и двух стоек из чугуна.

Приведение листогиба ИБ2222 в действие осуществляется с помощью кнопочного или пультового управления от индивидуального электродвигателя, имеющего мощность 9,19 кВт. Напряжение цепей управления – 110 В. Главный привод имеет тормозное устройство, которое позволяет моментально остановить станок.

Машина листогибочная трехвалковая ИБ2222 должна осматриваться на предмет поломок оператором регулярно, что позволит продлить срок службы станка.

Смазка обеспечивается такими способами:

• Заливка масла в корпус редуктора;
• Использование шприца и маслёнки;
• Применение централизованной системы смазки.

Иб2222 перечень составных частей трехвалковой листогибочной машины

1. Рама — ИБ2222В-11-001
2. Стойки — ИБ2222В-12-001
3. Опора откидная — ИБ2222В-14-001
4. Приспособление для гибки конических обечаек — ИБ2222В-15-001
5. Привод главный — ИБ2222В-21-001
6. Привод регулировки высоты боковых валков — ИБ2222В-22-001
7. Механизм наклона откидной опоры — ИБ2222В-23-001
8. Валок верхний — ИБ2222В-31-001
9. Валки боковые — ИБ2222В-32-001
10. Механизм автоматического останова и реверсирования валков — ИБ2222В-34-001
11. Инструмент для гибки уголков, полос, квадратов, труб, швеллеров — ИБ2222В-64-001
12. Приспособление для гибки листа под углом — ИБ2222В-67-001
13. Ограждение — ИБ2222В-71-001
14. Смазка — ИБ2222В-81-001
15. Электрооборудование — ИБ2222В-91-001
16. Электрошкаф — ИБ2222В-92-001
17. Пульт управления — ИБ2222В-93-001
18. * Стол передний — СП-16
19. * Стол приемный — СП-20
20. * Механизм поддержки обечайки — МПО-1
21. * Механизм съема изделия — МСИ-8

* Для машин со средствами механизации

Иб2222в кинематическая схема трехвалковой листогибочной машины

1. Электродвигатель привода боковых валков (М1) (главный привод) — 12 кВт
2. Шкив — Ø200
3. Шкив — Ø400
4. Редуктор — Ц2У-315Н-40-21
5. Шестерня — m=16, z=18
6. Шестерня — m=16, z=21, 2шт
7. Валок боковой — Ø260, 2шт
8. Реле контроля скорости — нет
9. Электродвигатель регулировки высоты боковых валков (М2,3) — 5,5 кВт, 2шт
10. Муфта, 2шт
11. Шкив — Ø140, 2шт
12. Шкив — Ø180, 2шт
13. Редуктор — 4-125-31,5-56-3ц-У4, 4шт
14. Муфта, 2шт
15. Винтовая пара подъема бокового валка — Tr86 х 10, 4шт
16. Рычаг, 4шт
17. Валок верхний — Ø270
18. Винт — Tr60 х 9
19. Винт подъема верхнего валка
20. Откидная опора верхнего валка
21. Электродвигатель механизма наклона откидной опоры верхнего валка (М4) — 1,1 кВт
22. Редуктор — 24-40-10-56-4-1-У1-1
23. Винтовая пара — Tr32 х 6
24. Фиксатор
25. Пружина
26. Стакан
27. Электродвигатель привода поддерживателя обечайки (М6) — 0,75 кВт
28. Муфта
29. Винтовая пара — Tr32 х 6
30. Ролик
31. Электродвигатель привода механизма съема изделий (сталкивателя) (М5) — 1,5 кВт
32. Редуктор — 4-100-50-52-1Ц-У4
33. Барабан — Ø150
34. Винт
35. Каретка
36. Тормоз колодочный — Tr-200
37. Шкив тормозной — Ø200
38. Шкив — нет
39. Шкив — нет
40. Блок, 2шт

Иб2222в машина листогибочная трехвалковая симметричная с механическим приводом. назначение и область применения

Машина ИБ2222в серийно выпускалась с 1989 года по ТУ2-041-649—87. Разработчик Азовское специальное конструкторское бюро (СКБ) кузнечно-прессового оборудования и автоматических линий г. Азов. Изготовитель — Завод КПО г. Славгород.

Машина листогибочная ИБ2222В предназначена для гибки цилиндрических и конических обечаек из листового металла в холодном состоянии — до 2 метров в ширину и до 16 мм по толщине, а также для гибки сортового и фасонного проката, подгибки кромок листа на требуемый радиус гибки (при использовании дополнительного инструмента).

Основные параметры машины листогибочной трехвалковой ИБ2222В:

• Наибольшие размеры изгибаемого листа металла — 16 х 2000 мм
• Наименьший радиус гибки — 240 мм
• Диаметр верхнего валка — 270 мм
• Скорость гибки — 8,5 м/мин
• Мощность привода — 12 кВт
• Вес машины полный — 8,9 т

Ширина стола у вальцов ИБ2222В, как у большинства валковых машин, двухметровая. Этот размер ограничивает максимальную ширину изготавливаемых изделий.

Машина ИБ2222В применяется в судостроительнии, автомобильном, химическом, авиационном и общем машиностроении, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.

Ротационная трехвалковая листогибочная машина ИБ2222В предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические и конические обечайки с небольшим углом.

На машине ИБ2222В производится свободная гибка листа, помещенного между верхним и боковым валками. При перемещении боковых валков вверх лист прогибается, и, проходя через зону деформации (под верхним валком), участки листа получают последовательную, равномерную по длине остаточную кривизну. Изменение радиуса гибки обеспечивается различным положением боковых валков по отношению к верхнему.

Гибка листа на малые радиусы ограничивается силой сцепления приводных валков с изгибаемым листом и производится за несколько последовательных пропусков (проходов).

При производстве работ следует учитывать, что если процесс гибки будет работать с максимальной толщиной листа в 16 мм, то для выполнения подгибки данные вальцы не могут подгибать такой листовой материал. Так как для данной операции максимум толщины будет на 20% меньше максимальной толщины гибки. И равен 12 миллиметрам.

При выходе кромки листа с ролика автоматического останова происходит отклонение главного привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.

Конструкцией машины ИБ2222В предусмотрена установка боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.

Ось поворотных рычагов установлена в стойках станины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Кроме того, опора может перемещаться вниз.

За счет получаемого наклона верхнего валка осуществляется гибка конических заготовок. Механизм регулировки боковых валков и механизм откидной опоры имеют индивидуальные приводы. Главный привод состоит из электродвигателя, клиноременной передачи и зубчатого редуктора.

При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката. Машины комплектуются средствами механизации, обеспечивающими подачу рабочим листам на машину по переднему столу, поддержку обечайки при выполнении технологической операции, сталкивание обечайки механизмом съема изделия на приемный стол и подачу ее на последующие операции.

Режимы работы: наладочный и одиночные ходы.

Управление кнопочное, с поворотного пульта.

Смазка комбинированная.

Иб2222в наладка инструмента на гибку сортового проката

• D₁ = 270 (диаметр верхнего валка)
• D₂ = 260 (диаметр боковых валков)
• * d₁ = 324 (диаметр наладки для гибки трубы для верхнего валка)
• * d₂ = 314 (диаметр наладки для гибки трубы для боковых валков)
• * d₃ = 360 (диаметр наладки для гибки сортового проката)
• R = 420

Где * размеры для справок:

Максимальные размеры сортового проката и Rmin минимальный радиус гибки:

1. Наладка инструмента для гибки трубы. Максимальный диаметр трубы — Ø32; 45, R_min = 400 мм
2. Наладка инструмента для гибки сдвоенного уголка полкой наружу. Максимальные размеры уголка — 50х50х5, R_min = 450 мм
3. Наладка инструмента для гибки швеллера полкой наружу. Максимальный размер швеллера — №12, R_min = 400 мм
4. Наладка инструмента для гибки квадрата. Максимальные размеры квдрата — 50х50, R_min = 300 мм
5. Наладка инструмента для гибки полосы на ребро. Максимальные размеры полосы — 36х60, R_min = 400 мм

Иб2222в настройка машины для гибки конических обечаек

Для гибки конических обечаек верхний валок устанавливают в наклонное положение под углом ε к горизонту. Угол ε и величина перемещения левой опоры верхнего валка Δh лев. получаются из нижеприведенных соотношений между углом конуса и необходимыми радиусами гибки, (см.рис.28).

Угол при вершине конических обечаек (максимальный) составляет для машин:

• ИБ2213 — 30°
• ИБ2220, ИБ2216, ИБ2222 — 20°
• ИБ2219 — 15°

Установку верхнего валка в положение для гибки конических обечаек производить в следующей последовательности:

1. отпустить нижние шлицевые гайки на винте откидной опоры
2. передней тягой установить верхний валок в нужное положение одновременно заворачивая винт в стакан вращением муфты вручную. Контроль перемещения по линейке на стойке
3. завернуть нижние шлицевые гайки небольшим усилием. Открыть откидную опору и затянуть верхние гайки. Затянуть нижние гайки, закрыть опору
4. гайками зафиксировать тягу консоли верхнего валка, отрегулировав при этом свободное откидывание левой опоры
5. отрегулировать положение конечного выключателя с помощью пазов в кронштейне конечного выключателя и планки с упором в приводе откидной опоры
6. одеть на шейку верхнего валка при снятой откидной опоре приспособление для гибки конических обечаек. Хвостовик упора приспособления при надевании откидной опоры должен заходить в приспособление от поворота вокруг посадочной шейки — валка.
7. Возврат валка в горизонтальное положение производить в обратной последовательности. При гибке конических обечаек лист устанавливается таким образом, чтобы вогнутая кромка меньшего диаметра заготовки усеченного конуса прилегала к упору приспособления для гибки конических обечаек.

Иб2222в особенности конструкции машины

Станина состоит из сварной рамы из швеллеров (основания) и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.

На левой стойке предусмотрены отверстия для крепления механизма съема изделия и приспособления для гибки конусов. Для удобства выгрузки готового изделия из рабочей зоны левая опора нажимного валка выполнена откидной.

На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.

Боковые и верхний валки вращаются в сферических самоустанавливающихся подшипниках. Направление вращения боковых валков изменяется реверсированием электродвигателя.

Машина имеет два нижних (приводных) и один верхний (нажимной) валок, установленных в левой и правой стойках станины.

Верхний (нажимной) валок опирается одним концом на правую стойку, а другим на откидную опору, что позволяет снять обечайку с верхнего валка. Поворот откидной опоры — от индивидуального электродвигателя через предохранительную муфту, червячный редуктор и винтовую пару.

Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.

Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.

Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.

Боковые (нижние) приводные валки, совершающие прямое и обратное вращение, приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.

Конструктивная схема машины обеспечивает установку боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.

Главный привод — от индивидуального электродвигателя. Через клиноременную передачу и червячный редуктор вращение передается ведущей шестерне, которая установлена на тихоходном валу редуктора.

Главный привод снабжен тормозным устройством (реле контроля скорости) для мгновенного останова электродвигателя.

Крайние положения боковых валков и откидной опоры ограничены конечными выключателями.

Привод перемещения боковых валков и привод наклона откидной опоры снабжены предохранительными муфтами, предотвращающими поломку машины при перегрузках.

При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката.

Управление листогибочной машиной — кнопочное с отдельно стоящего пульта управления.

Смазка — комбинированная: централизованная от насосной станции густой смазки и местная ручная.

Режим работы толчковый (одиночные хода).

В комплект поставки входят: инструмент для гибки проката, комплект запасных частей, комплект инструмента и принадлежностей, руководство по эксплуатации.

По специальному заказу поставляются специнструмент и средства механизации:

• инструмент для гибки уголков, полос, квадратов, труб, швеллеров
• механизмы автоматического останова и реверсирования валков
• приспособление (спецоснастка) для гибки конических обечаек
• устройство для поддержки обечайки при выполнении технологических операций
• механизмы съема (сталкивания) изделия (обечайки)
• передний стол с подающими рольгангами, обеспечивающими подачу рабочих листов на машину
• приемный стол с рольгангами для съема изделия и подачу его на последующие операции

Иб2222в перечень органов управления вальцами

1. Кнопка включения главного привода «Вперед»
2. Кнопка включения главного привода «Назад»
3. Кнопка перемещения переднего бокового валка вверх
4. Кнопка перемещения переднего бокового валка вниз
5. Кнопка перемещения заднего бокового валка вверх
6. Кнопка перемещения заднего бокового валка вниз
7. Кнопка подъема откидной опоры
8. Кнопки опускания откидной опоры
9. * Кнопка включения механизма съема — вперед
10. * Кнопка включения механизма съема — назад
11. Кнопка переключения механизма поддержки обечайки вверх
12. Кнопка переключения механизма поддержи обечайки вниз
13. Общий стоп

* Для машин со средствами механизации

Иб2222в порядок работы на машине при гибке цилиндрической обечайки

1. Лист заводится между верхним и боковыми валками. При этом кромка листа должна бить выставлена параллельно образующей переднего валка
2. Задний боковой валок перемещается в крайнее нижнее положение
3. Передний боковой валок перемещается в крайнее верхнее положение и осуществляется зажим листа
4. Задний боковой валок перемещается вверх и производится подгибка передней кромки листа
5. Боковые валки устанавливаются по симметричной схеме (на одном уровне относительно верхнего)
6. Лист перемещается в крайнее переднее положение
7. Производится подгибка второй кромки листа, аналогично первой
8. Боковые валки устанавливаются по симметричной схеме
9. Производится гибка листа в цилиндр. Радиус гибки зависит от положения боковых валков относительно верхнего, контроль которых осуществляется с помощью указателей, расположенных на правой стойке машины
10. Откидывается левая опора верхнего валка и обечайка снимается

Внимание

Т.к. подгибка кромок листа осуществляется по асимметричной схеме, то в этом случае возникают большие радиальные усилия, чем при симметричной схеме. По этой причине на машине возможна подгибка кромок меньшей толщины (см*табл.1).

При работе требуется большее внимание к правильности регулировки и установки заготовки в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверить параллельность кромки листа образующей валка.

Плоская заготовка должна быть предварительно исправлена т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.

Смещение кромок исправляется путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.

Иб2222в способы подгибки кромок листового проката

I Подгибка кромок у прямого листа

II Подгибка кромок предварительно согнутого листа

Листогибочная машина с поворотной балкой иб 2222

Листогибочная машина с поворотной балкой иб 2222 может стать надежным помощником в развитии бизнеса. С ней можно выпускать большое количество заготовительных элементов для того, чтобы использовать их для производства труб, и цилиндров нестандартных размеров и форм.

• Высокий производственный уровень,
• Качественное выполнение работы,
• Отличные технические параметры,
• Легкое управление,
• Длительный эксплуатационный срок.

Машина листогибочная валковая иб 2222 заслуживает внимание потребителей прежде всего тем, что она на заводе не будет занимать много места. Она предназначена специально для того, чтобы ее использовали в крупных производственных цехах, которые занимаются серийным производством металлических изделий.

Она надежно фиксирует листовой прокат, что дает более качественный результат в итоге. Эта листогибочная машина придает листу из любого вида металла нужную по стандартам форму. Не затрачивается почти никаких сил со стороны операторов. Листогибочная машина все делает сама. Заготовка получается высокого качества.

Машина листогибочная трехвалковая иб2222: особенности

Вальцы ИБ2222 обрабатывают листовой металл толщиной до 16 мм, а также сортовой и фасонный прокат только в холодном состоянии, благодаря чему минимизируются расходы на обогрев заготовок перед их обработкой. На выходе, детали и заготовки могут обладать цилиндрической формой, как с замкнутым, так и открытым контуром.

Благодаря дополнительной комплектации, станок позволяет обрабатывать обечайки и кромки листа. Таким вспомогательным оснащением может быть:

• Приёмный и подающий стол;
• Устройство съёма деталей и поддержки обечайки;
• Инструмент для изгибания конусных деталей в форме буквы «Н»;
• Оснащение для гибки сортового проката (круга, полосок, уголков, швеллеров и др).

Машина листогибочная трехвалковая иб2222в | станочный мир

Машина трехвалковая листогибочная иб2222

Листогибочные машины нашли свое широкое применение на современных производственных предприятиях. Сегодня они используются преимущественно там, где необходимо согнуть для получения заготовки нужного размера и формы металлический лист без предварительной горячей обработки.

Как известно практически невозможно работать с холодным металлом, потому что он без наличия специального оборудования не принимает нужной формы. Поэтому на заводах все чаще появляются такие машины. Наша компания предлагает для своего предприятия приобрести такой станок, как машина трехвалковая листогибочная иб 2222.

• Быстрые сроки доставки в любые регионы России и стран ближнего зарубежья,
• Приемлемые цены на все виды оборудования, и на комплектующие,
• Возможность предоставлению дополнительных элементов в базовой комплектации,
• Индивидуальный подход к каждому клиенту.

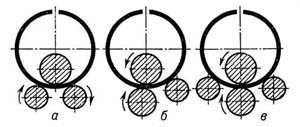

Машины листогибочные трехвалковые (вальцы). общие сведения

Синонимы: ротационная валковая листогибочная машина — roll sheet bending machine, roller sheet metal bending machine.

Процесс гибки деталей из листовых заготовок осуществляется на валковых машинах, в которых гибка происходит между тремя вращающимися валками, установленными в шахматном порядке. Преимущественно используются универсальные трех- и четырехвалковые листогибочные машины, но в отдельных случаях находят применение и специализированные машины.

Основным назначением универсальных листогибочных машин является гибка цилиндрических и конических обечаек и секторов. Гибка выполняется в холодном и горячем состоянии, причем горячая гибка используется для формовки только толстостенных заготовок.

Минимально возможный радиус изгиба равен не менее пяти- десятикратной толщине заготовки; с увеличением ширины заготовки предельное значение радиуса изгиба увеличивается.

При небольшом объеме производства универсальные листогибочные машины применяются также и для проведения других технологических процессов, как-то гибки сортового проката и труб, гибки листовых заготовок на малый радиус, местной штамповки и правки листовых заготовок.

Основными преимуществами универсальных листогибочных машин являются отсутствие необходимости в сменной технологической оснастке и большая их универсальность, благодаря чему применение этих машин экономически выгодно и при индивидуальном производстве.

Формообразование изделий на валковых листогибочных машинах происходит при одновременном перемещении заготовки между деформирующими валками и при её поперечном изгибе. Валки расположены обычно горизонтально. Выпускаются трёхвалковые машины с симметричным и асимметричным расположением валков (рис., а, б) и четырёхвалковые (рис., б).

Машины листогибочные трехвалковые и четырехвалковые

Особенности эксплуатации иб2222

Валковый агрегат перед использованием должен быть очищен и заземлен. Все посторонние предметы с рабочей зоны убираются во избежание поломки оборудования или возникновения травм на производстве. Обслуживающий персонал может эксплуатировать станок только лишь при наличии монтированных защитных ограждений. В процессе работы, ИБ2222 обладает допустимым уровнем звуковой мощности, который не превышает ГОСТ.

Стоит заметить, что все реверсивные пускатели станка имеют взаимную блокировку. Для обеспечения большей защитой, листогиб ИБ2222 оснащён предохранителями, автоматическими выключателями и тепловыми реле. Листогиб трёхвалковый серии ИБ считается качественным оборудованием, которое способно обеспечить массовое производство металлических деталей и заготовок.

Сведения о производителе трехвалковой листогибочной машины иб2222в

Изготовитель трехвалковой листогибочной машины ИБ2222в — Славгородский завод кузнечно-прессового оборудования КПО имени 8-летия Октября.

В настоящее время машину ИБ2220В производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

Список литературы:

Схема электрическая принципиальная трехвалковой листогибочной машины иб2222в

Схема электрическая принципиальная трехвалковой листогибочной машины ИБ2222В. Смотреть в увеличенном масштабе

Технические характеристики трехвалковой листогибочной машины иб2222в

Связанные ссылки. Дополнительная информация
