Бесконсольно-фрезерный узтс 654, петрозаводск

Вот и сбылась странная мечта…

Нашли мы ульяновский фрезерный станок 654 в Орле.

Почему именно он? — консольные не подходят по жесткости и конструктиву(перекладывается стол в крайних положениях), армянские 6540 и 6550, как и положено, своеобразные.

Нравится он мне, он почти такой, каким бы получился проектируй его я.

Ехали на один день, но перевозчик сорвался, потом второй, третий… Вызвали машину из дома. Вместо дня пришлось быть на месте неделю.

Ныне сию чудовище на пути в новый дом. Впереди разгрузка, подготовка мастерской под него, перевозка по городу и затаскивавшие бегемота в болото.

На данном землемере заботливо выдрана маслостанция и станция СОЖ. Судя по обилию масла в системе это случилось уже после остановки завода. Так же убита одна шестерня в шпиндельной бабке (-1/3 скоростей). Ну и куда же без классического набора начинающих дербанщиков — ручки(а где не вышло — шарики) и амперметр.

https://youtu.be/N4ZqW-HxSnY

Сейчас станок привезен в Петрозаводск и ждет подготовки места под него.

Во время выгрузки пришлось нарушать ТБ по такелажным работам — через верх фуры не выходил и цеплялся за борта, выехать из под него из-за топологии местности тоже было нельзя. Пришлось залезть на станок и во время подъема раздать руками борта, а потом продолжить путь до земли на нем…

https://youtu.be/Tk1Ou9q-Yek

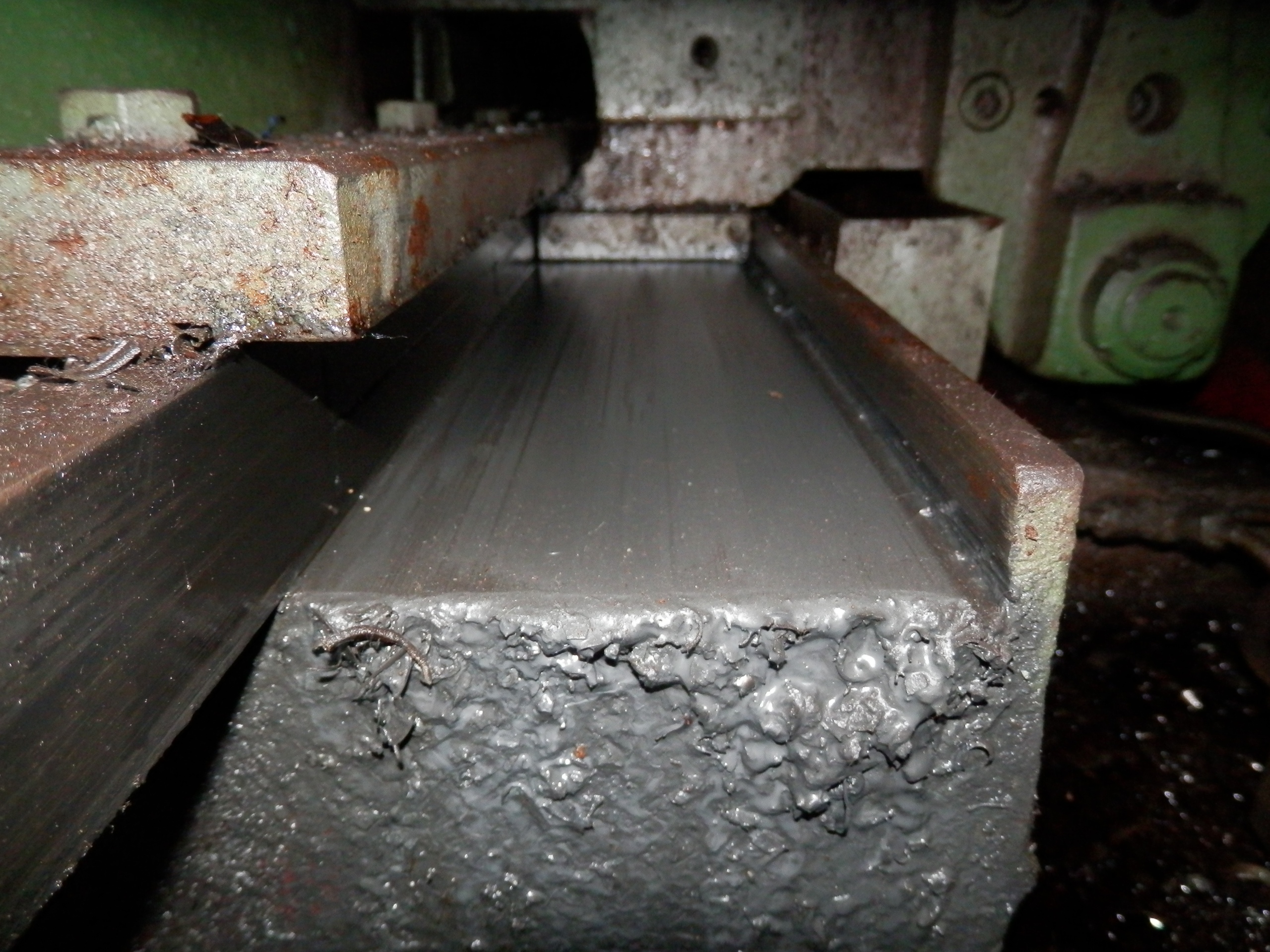

Направляющие поперечные:

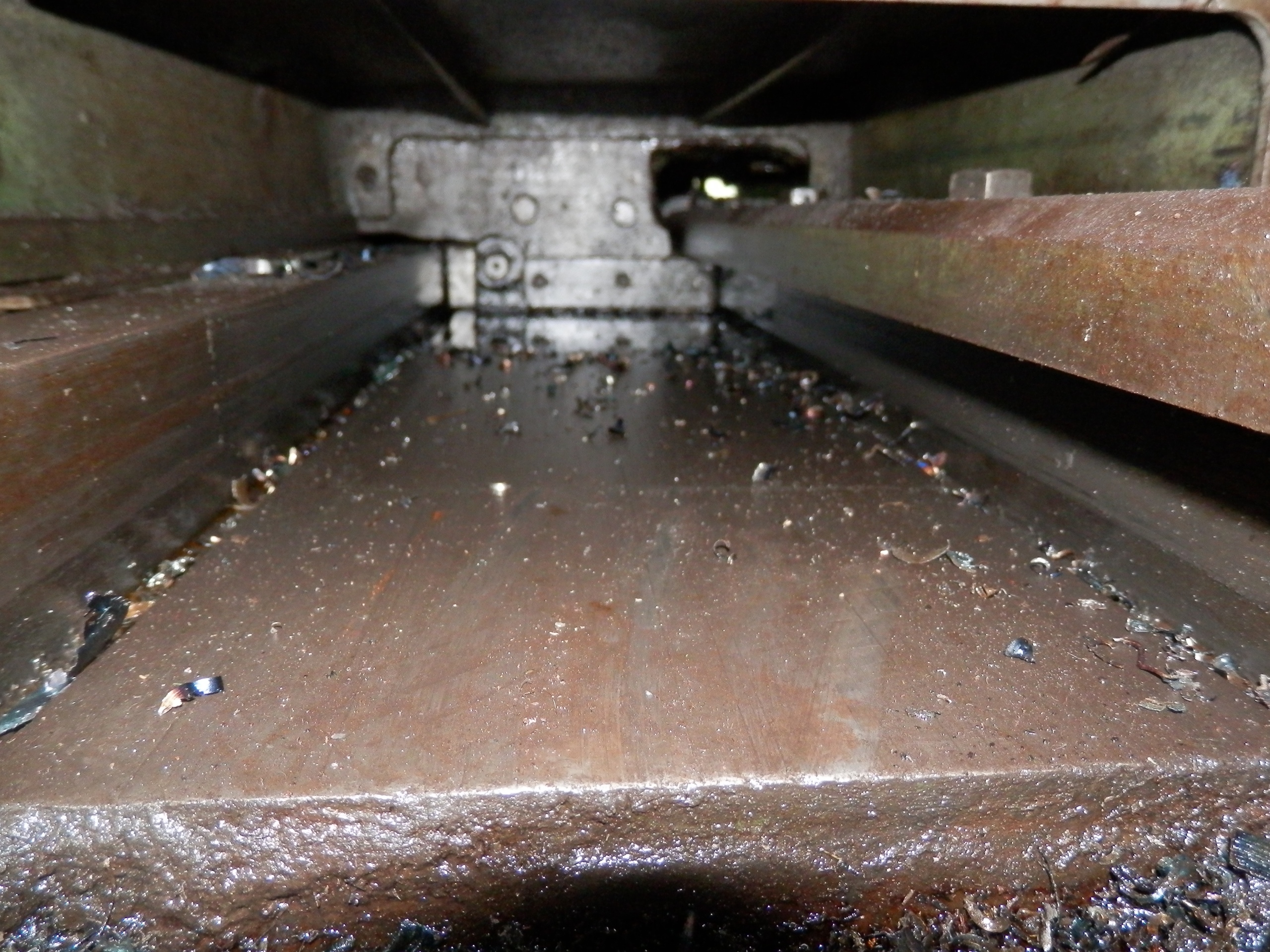

Продольные:

В планах вывести зимой его геометрию, поколдовать со смазкой чтоб не смотреть как стираются следы шабрения и поставить УЦИ(когда-нибудь)

————————

Паспорт из архива https://www.chipmake…les/file/10839/ хорошо соответствует реально наблюдаемой картине.

Изменено 25.08.2022 20:14 пользователем Schigartsov

§

тема класс :

всем любителям всего «жесткого » посвящается .

или о том как купить десятку тон совкового изуродованного хлама.и потом ломать голову что с ним делать.

типичный случай попадоса.

но как говориться глаза бояться ,а руки …

вот и не опускай их артем. 🙂

поработавшие станки с «приличной массой» как правило все с болячками. большими износами направляек , далеко не

совершенной конструкцией их смазки и еще массой недоработок .

оч сомневаюсь что на них можно сотки ловить и делать что то точное .

.. работали на них люди которые их не любили.

и в том числе по причине постоянных ожогов от стружки самой маленькой размером с ноготь …

гуливера .

п/ч «драли конкретно , фрезами размером колеса паровоза.

п/э в коробках сломанные и потянутые зубья, винты , остатки пдш . это еще не все находки .

Про другие станки: Программные ленточные станки по металлу с ЧПУ | Интернет магазин Рустан

и это по всему станку будет сыпаться как засада .

но делать надо.

с чего бы я начал в первую очередь ?

стены нарастил еще на 2 м.

*влепил двутавр 30-ку под потолок ,хотя бы как монорельс и тельфер тон на 5.

это не запланированный расход ,но это не травмированная спина и руки, и время при ремонте.

*корпус шпин.бабки на сторону. на горизонт.расточку.

это конешно геммор. но он только деньги.

вариант самому ? много подготовительной работы.а эт тож денежка .

если самому .

сделать 3 флянца с втулками под борштангу 1 к столу .

2-ю сьемную для жесткости снизу шб. ее опускать вниз по б/штанге чтоб подлезть для выдвижения резца.

хотя если борштанга мм так за 50 можно и двумя опорами .

и 3 верхнюю. в дыру верхней части корпуса шб . крутить борштангу чем ?? да, хоть шуруповертом.

сидишь на опускающейся-поднимающейся в автомате бабке и держишь дрэллл.

(вы уже и так с другом вместе с краном катались ,не впервой .) :good:

со всеми эллипсами -конусами не меньше 1 мм надо будет убрать…

сьем по пару десяток.

да че там растачивать ?!!

*корпус пиноли нарастить ? чем добавить 1- 1.5мм??

берется толстостенная труба-прокат и точишь нов пиноль.

ишешь чувака с дипом и люнетом ,за одно проникаешся еще одной «жесткой темой как дип-300. 🙂

я вот недавно купил подобную метр длиной ( 60 р/кг) ,245 наружка и 170 внутри.на катки для кран-балки.

у вас подавно такое найдется и дешевле .

а вообще с подобными монстрами «попадалово пропорционально их весу..

уж простите за «гаражный «лексикон.

но тема все равно класс!

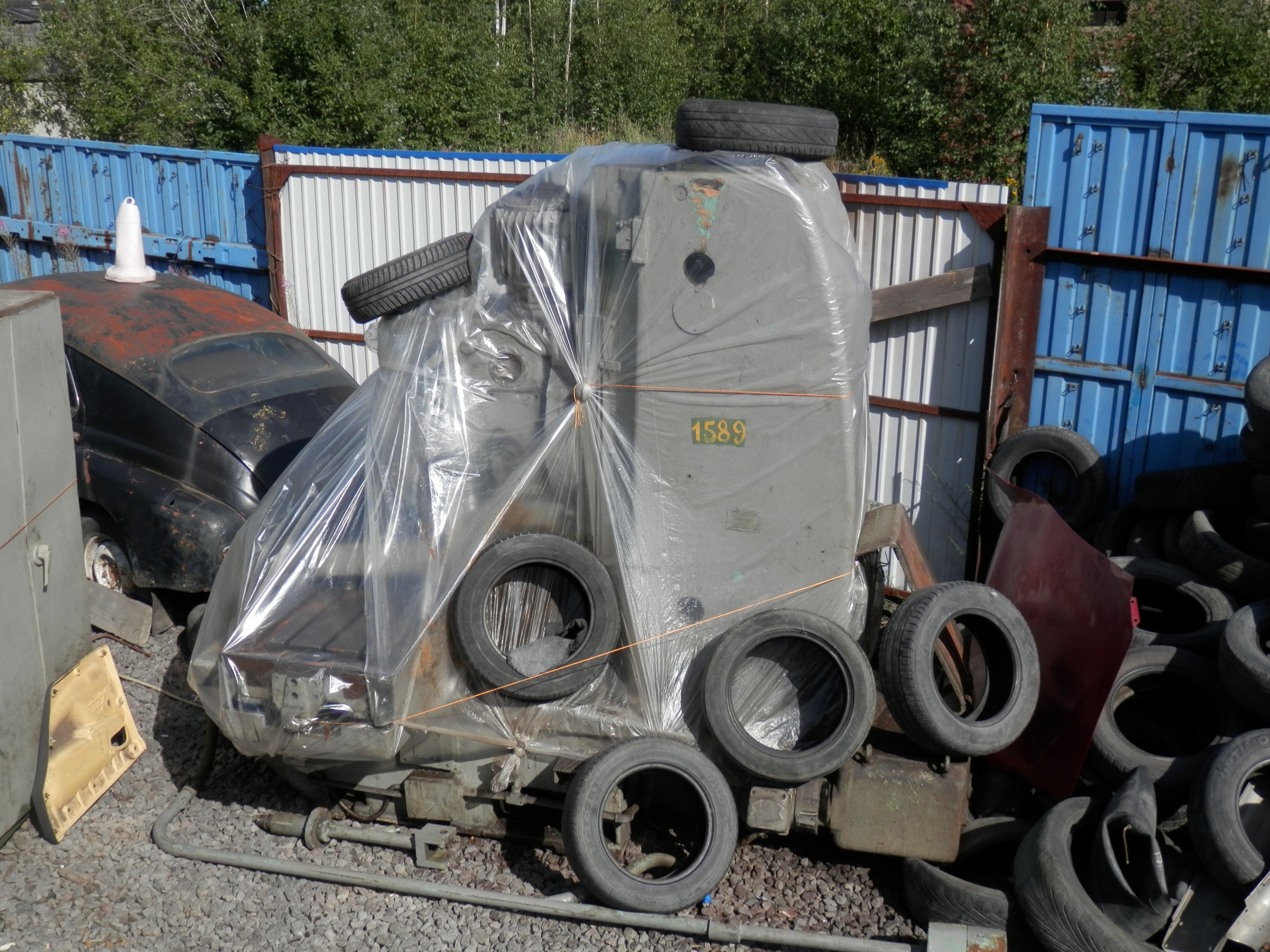

вчера притащил домой этого дружочка но он 3т весу.

сам пока в прострации.

Станок вертикально-фрезерный с крестовым столом 654 — подобрать аналоги и купить в санкт-петербурге — низкая цена в компании станочный мир. продажа аналогов 654 с доставкой в санкт-петербург и города ленинградской области | станочный мир санкт-петербург

Для обработки плоских поверхностей из стали, чугуна легких сплавов торцевыми, концевыми и фасонными фрезами

Технические характеристики станка 654

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)	Н
Длина рабочей поверхности стола, мм	1600
Ширина стола, мм	630
Наибольшее перемещение по осям X,Y,Z, мм	1250_600_650
ЧПУ	—
Пределы частот вращения шпинделя Min/Max, об/мин.	25 — 1250
Мощность, кВт	13
Габариты, мм	3165_2890_3120
Масса, кг	11600
Начало серийного выпуска, год	1973
Завод-производитель	Ульяновский завод тяжелых и уникальных станков, ОАО

Про другие станки: Полуавтомат ленточнопильный СК8535 | Станочный Мир

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок вертикально-фрезерный с крестовым столом 654 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели 654 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию — Станок вертикально-фрезерный с крестовым столом 654 составляет:

новые станки — 12 мес.,
после капитального ремонта — 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Санкт-Петербург — жемчужина России

(из раздела «Наш город — фото Санкт-Петербурга«)

Фрезерные станки 654 в Москве - Биржа оборудования ProСтанки - 3 страница

Если Вам необходимо купить Станок вертикально-фрезерный с крестовым столом 654 в Санкт-Петербурге (СПб) и городах Ленинградской области — Тихвине, Сосновом Бору, Гатчине, Выборге, Кингисеппе, Киришах, Подпорожье, Волхове, Кировске, Бокситогорске, Волосово, Всеволожске, Высоцке, Ивангороде, Каменногорске, Коммунаре, Лодейном Поле, Луге, Любани, Никольском, Новой Ладоге, Отрадном, Пикалево, Приморске, Приозерске, Cветогорске, Сертолово, Сланцах, Сясьстрое, Тосно, Шлиссельбурге

Звоните по телефонам:

Санкт-Петербург 7 (812) 245-28-87

в других городах 7 (800) 775-16-64

Станок вертикально-фрезерный с крестовым столом и чпу 654ф3 | станочный мир

Если Вам необходимо купить Станок вертикально-фрезерный с крестовым столом и ЧПУ 654Ф3 звоните по телефонам:

в Москве     7 (499) 372-31-73
в Санкт-Петербурге 7 (812) 245-28-87
в Минске       375 (17) 276-70-09
в Екатеринбурге 7 (343) 289-16-76
в Новосибирске     7 (383) 284-08-84
в Челябинске     7 (351) 951-00-26
в Тюмени        7 (3452) 514-886

в Нижнем Новгороде 7 (831) 218-06-78
в Самаре 7 (846) 201-07-64
в Перми    7 (342) 207-43-05
в Ростове-на-Дону 7 (863) 310-03-86
в Воронеже     7 (473) 202-33-64
в Красноярске        7 (391) 216-42-04

Про другие станки: Рейсмусно-фуговальный станок купить в Балашихе по выгодной цене

в Нур-Султане 7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикально-фрезерный с крестовым столом и ЧПУ 654Ф3 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

Технические характеристики:

Станки модели 654ф3 предназначены для обработки сложных плоских и объемных поверхностей деталей по программе

Год начала выпуска: 1972

Класс точности: Н

Длина рабочей поверхности стола, мм 1600

Ширина стола, мм 630

Наибольшее перемещение по осям X,Y,Z, мм 1250_630_775

Min частота вращения шпинделя об/м: 25

Max частота вращения шпинделя, об/м: 1250

Мощность, кВт: 13

Размеры (Д_Ш_В), мм: 3316_3276_3570

Масса станка с выносным оборудованием, кг: 10600
